11
ITALIANO

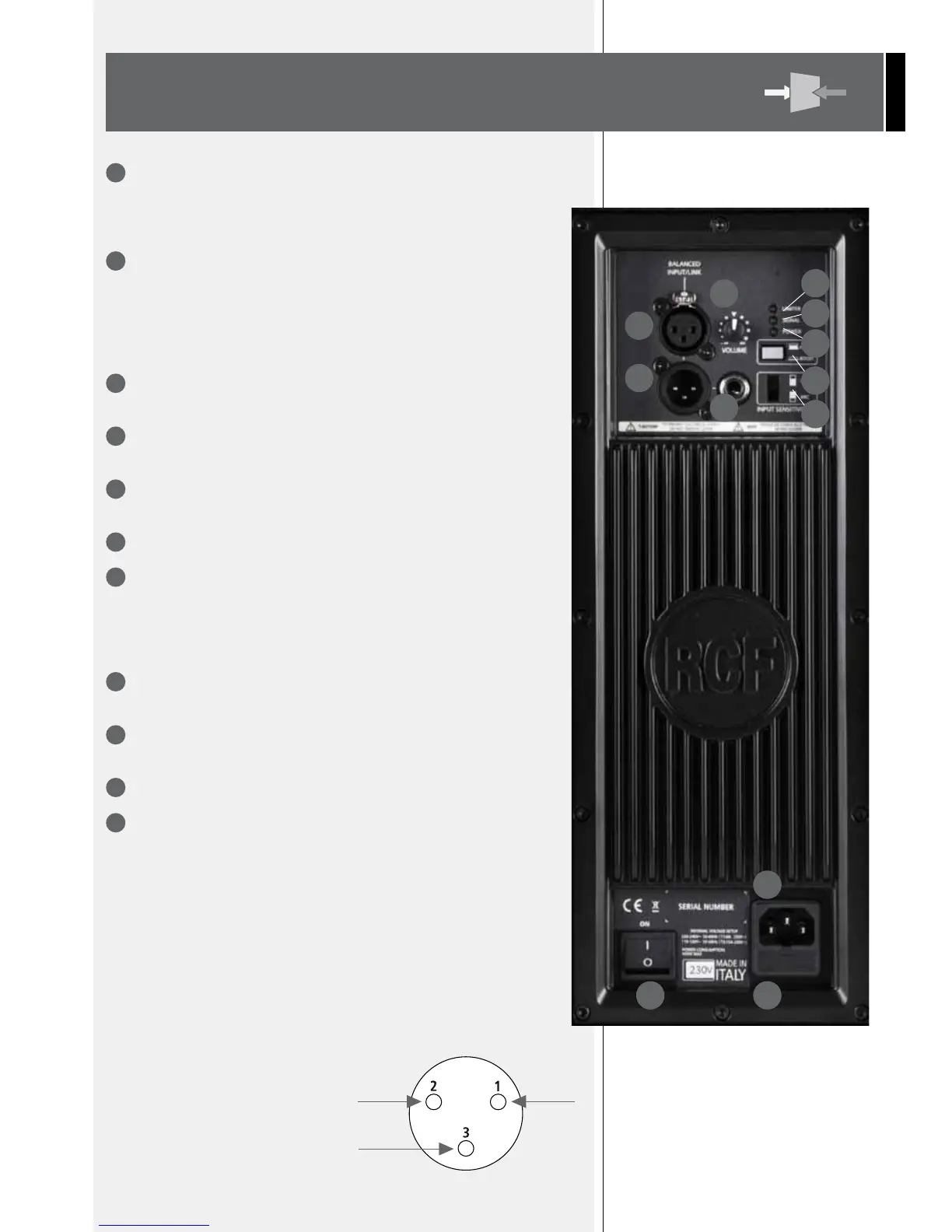

PANNELLO
POSTERIORE
INGRESSO JACK/XLR (SBILANCIATO/BILANCIATO). Il sistema accetta
connettori di ingresso Jack o XLR che essere utilizzati come ingressi bilanciati
per il collegamento di microfoni bilanciati o sbilanciati o di sorgenti audio a
livello linea.
LED DI INSERIMENTO DEL LIMITER. L’amplificatore è dotato di un circuito
di limiter in modo da prevenire il clipping dell’amplificatore o di sovraccaricare
gli altoparlanti. Quando il circuito di soft clipping è attivo il LED lampeggia
con colore ROSSO. È accettabile che il LED lampeggi occasionalmente. Se il
LED lampeggia frequentemente o si accende di continuo ridurre il segnale in
ingresso.
LED DI PRESENZA DEL SEGNALE. Il LED di segnale si accende con colore
VERDE se è presente segnale audio all’ingresso XLR.
LED DI POWER STATUS. Il LED verde è acceso quando il diffusore è alimentato
e il commutatore di accensione è nella posizione ON.
USCITA SEGNALE XLR MASCHIO. Il connettore XLR di loop del segnale
permette la connessione a catena di più diffusori.
CONTROLLO DI LIVELLO. Varia il volume del diffusore.
FLAT/BOOST. Il pulsante imposta l’equalizzazione “Flat” o “Boost”.
Quest’ultima agisce come loudness per applicazioni musica quando il
diffusore acustico viene impiegato a bassi livelli di volume. Per tutte le altre
applicazioni voce, dal vivo o di musica riprodotta ad alto volume si consiglia
l’uso dell’equalizzazione nella posizione “Flat”.
MIC/LINE. Posizionare il selettore in LINE per l’utilizzo di una sorgente a
livello linea (0 dB) o MIC per l’utilizzo di un microfono.
VASCHETTA IEC DEL CONNETTORE DI ALIMENTAZIONE. Presa per il cavo
di rete.
PORTAFUSIBILE. Alloggio per fusibile di rete.
INTERRUTTORE GENERALE. L’interruttore generale permette l’accensione
e lo spegnimento dell’apparecchio una volta che questo sia collegato alla rete
di alimentazione.
11
1
1
6
2
3
4
5
7
8
9
10
1
2
3
4
5
6
7
8
9
10
11
Il connettore di ingresso XLR
segue il seguente standard AES:
PIN 1 = TERRA (GROUND; SHIELD)
PIN 2 = LATO CALDO (HOT; +)
PIN 3 = LATO FREDDO (COLD; -)
CONNESSIONI
HOT GND
BAL. XLR
COLD
