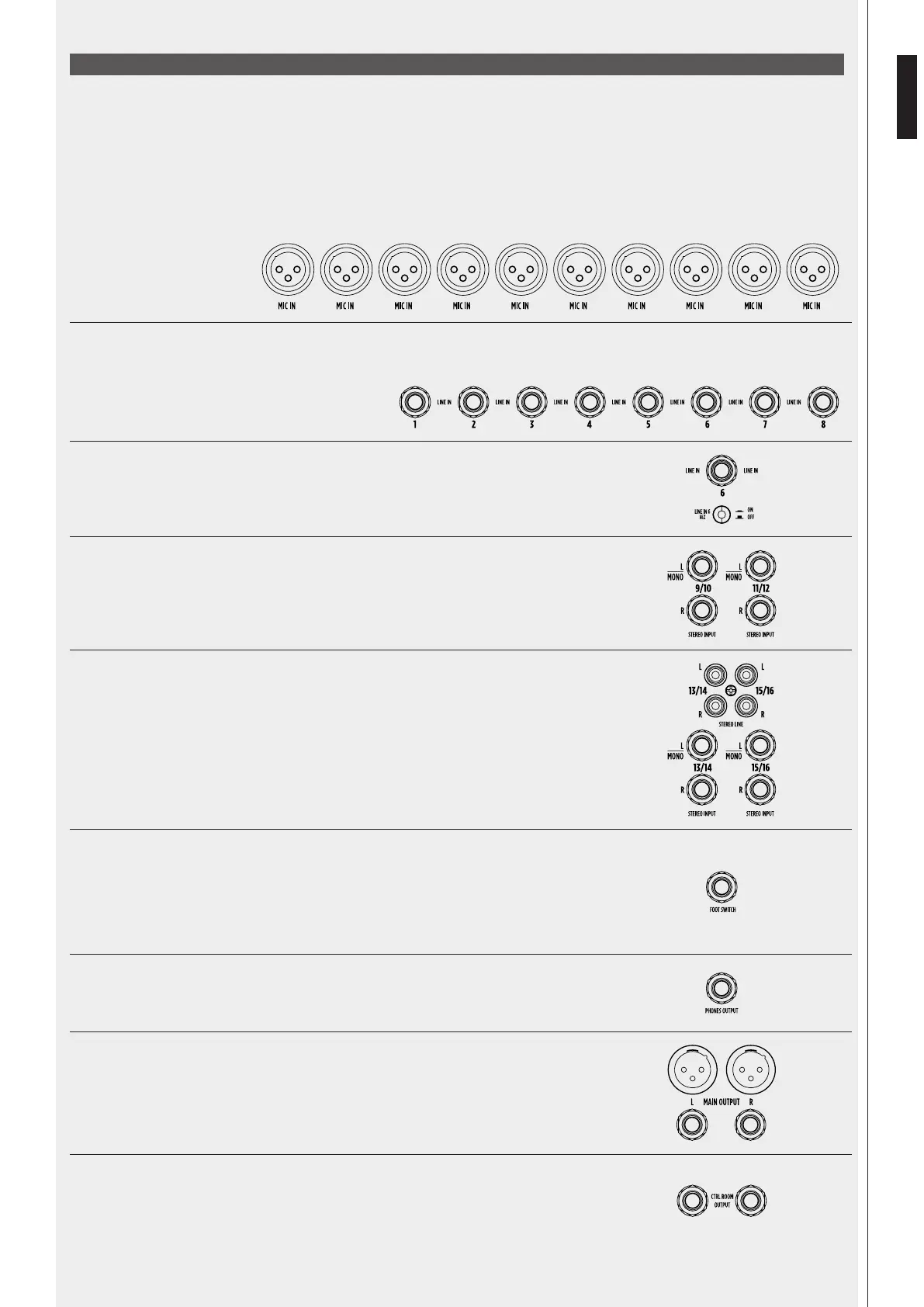

[1] INGRESSI MICROFONICI
RCF F 16XR dispone di 10 ingressi microfonici mono dotati di connettori XLR. L’ingresso XLR bilanciato del preamplificatore microfonico supporta sorgenti
con un intervallo di guadagno da 0 dB a -50 dB (vedere la sezione [11] di questo manuale).
Tutti gli ingressi MIC-LINE dell’F 16XR sono forniti di un filtro Hi-Pass a 80 Hz. Abilitare il filtro Hi-Pass a 80 Hz quando si utilizza un microfono per la voce
per ridurre i rumori di bump e altri rumori a bassa frequenza (vedere la sezione [11] di questo manuale). Gli ingressi microfonici da 1 a 8 sono forniti di
Phantom Power a + 48 V. Abilitare l’alimentazione Phantom in presenza di microfoni a condensatore ed elettrete o in caso di utilizzo di D.I. Box (vedere
la sezione [10] di questo manuale).
[2] INGRESSI LINEA
Gli Ingressi Linea jack TRS da 1 a 8 supportano segnali di linea con un range di guadagno da + 20 dB a -30 dB (vedere la sezione [12] e [13] di questo
manuale).
[3] INGRESSO DI LINEA 6
L’ingresso di linea 6 aggiunge la funzione di input Hi-Z (Alta Impedenza) selezionabile. L’ingresso Hi-Z
è molto utile quando si collegano strumenti musicali di basso livello come Electric o Acoustic Guitars o
Bass Guitars con pick-up passivo.
[4] INGRESSI STEREO 9/10 E 11/12
I jack TRS 9/10 e 11/12 forniscono ingressi stereo per le sorgenti di linea. Si noti che sorgenti MONO
possono essere collegate agli ingressi jack 9 e 11.
[5] INGRESSI STEREO 13/14 E 15/16
I jack RCA e TRS 13/14 e 15/16 forniscono ingressi stereo per le linee. Notare che sorgenti MONO
possono essere collegate agli ingressi jack 13 e 15.
[6] CONTROLLO A PEDALE
Questo connettore jack TS consente l’uso di interruttori MOMENTARY o pedali per attivare e disattivare
l’audio proveniente dal ritorno FX interno. Quando l’FX viene silenziato tramite l’interruttore a pedale,
il LED rosso vicino al pulsante MUTE del fader FX RET si illumina (vedere la sezione [33] di questo
manuale). In questa condizione, l’effetto può essere riattivato premendo nuovamente il pulsante FX
MUTE o tramite controllo a pedale.
[7] USCITA CUFFIE
Collegare qui le cuffie per ascoltare i segnali MAIN MIX o PFL. Per evitare danni all’udito impostare il
comando PHONES LEVEL ([25]) al minimo (-∞) prima di collegare e indossare le cuffie.
[8] USCITE MAIN
Questi connettori maschio XLR forniscono un’uscita audio bilanciata a + 4 dB proveniente dal MAIN
MIX. Collega il tuo sistema di altoparlanti principale agli XLR chiamati L e R. Il livello audio di MAIN
MIX OUT L e R è controllato dal fader MAIN MIX dedicato (vedi sezione [35] di questo manuale). Le
uscite L e R XLR MAIN MIX sono replicate con jack L e R TRS.
[9] USCITA CTRL ROOM
Connetti ai jacks dell’uscita Control Room una coppia di monitor da studio come sistema di ascolto
locale. Il livello audio dell’uscita CTRL ROOM è controllato dal potenziometro CONTROL ROOM
dedicato sul pannello anteriore (vedere la sezione [24] di questo manuale).
