20

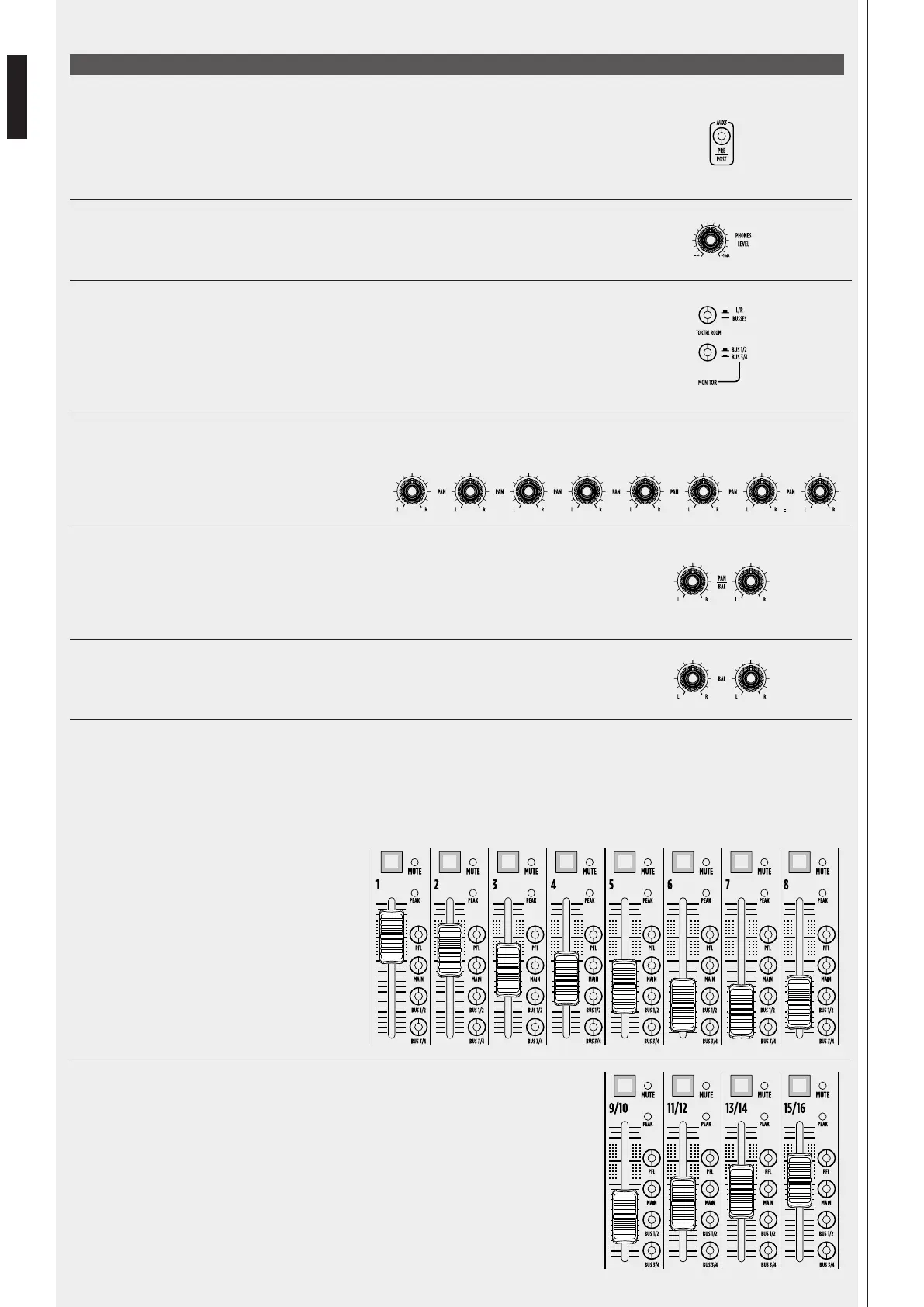

[25] PULSANTE AUX3 PRE/POST
Questo pulsante consente di selezionare la posizione di prelievo del segnale della AUX3, pre-fader
o post-fader. Vedere la sezione [21] di questo manuale. Se il pulsante è sollevato l’AUX 3 preleva il
segnale in posizione PRE FADER quindi indipendentemente dalla posizione del fader; se il pulsante è
premuto l’AUX3 preleva il segnale in posizione POST FADER quindi soggetto alla posizione del fader.
[26] LIVELLO PHONES
Questo potenziometro controlla il livello della PHONES OUTPUT [7], uscita cuffia. Per evitare danni
all’udito impostare il comando PHONES LEVEL su minimo (-∞) prima di collegare e indossare le cuffie.
[27] SEZIONE MONITOR
La SEZIONE MONITOR dispone di due pulsanti chiamati “TO CTRL ROOM”; quello superiore seleziona
la sorgente da ascoltare attraverso gli altoparlanti collegati alla CTRL ROOM OUTPUT: audio L / R o
MAIN MIX, quando in posizione alzata o percorso audio BUSSES, quando premuto. Quello inferiore
determina quale coppia di BUS viene selezionata per l’ascolto: BUS 1/2 quando il pulsante è in
posizione alzata o BUS 3/4 quando viene premuto.
[28] PAN
Questi controlli consentono di posizionare il segnale presente nel canale mono nell’immagine stereo di MAIN MIX.
[29] PAN/BAL
Il controllo funziona come PAN quando il canale viene utilizzato nella configurazione MONO (XLR
MIC INPUT) e definisce la posizione del segnale nell’immagine stereo del MAIN MIX. Il controllo BAL
(Balance) consente di bilanciare la posizione del canale stereo (ingresso stereo della linea jack TRS)
nell’immagine stereo del MAIN MIX.
[30] BAL
Questi controlli caratteristici dei canali stereo consentono il bilanciamento della posizione di un canale
stereo nell’immagine stereo del MAIN MIX.
[31] SEZIONE FADERS DEI CANALI MONO
Questa sezione consente di controllare il livello dei canali di ingresso MONO da 1 a 8 e il loro routing verso le uscite. Ciascuno dei fader ha diversi pulsanti
di controllo. Il pulsante MUTE quando premuto inibisce il flusso del segnale verso i BUS di uscita e il percorso di MAIN MIX. Il pulsante PFL consente di
ascoltare il segnale presente sul canale attraverso gli altoparlanti collegati all’USCITA CTRL ROOM (vedere la sezione [9] di questo manuale) o le cuffie
collegate a PHONES OUTPUT (vedere la sezione [7]). I pulsanti MAIN e BUS 1/2 e BUS 3/4 posizionati sul lato destro di ciascun fader consentono di
indirizzare il segnale rispettivamente a MAIN MIX e / o STEREO BUS 1/2 e / o STEREO BUS 3/4.
[32] SEZIONE FADERS DEI CANALI STEREO
Questa sezione consente il controllo del livello dei canali di ingresso STEREO da 9/10 a 15/16 e il loro
routing verso le uscite. Ciascuno dei fader ha diversi pulsanti di controllo. Il pulsante MUTE quando
premuto inibisce il flusso del segnale verso i BUS di uscita o il percorso di MAIN MIX. Il pulsante PFL
consente di ascoltare il segnale presente sul canale attraverso gli altoparlanti collegati all’USCITA CTRL
ROOM (vedere la sezione [9] di questo manuale) o le cuffie collegate a PHONES OUTPUT (vedere la
sezione [7]). I pulsanti MAIN, BUS 1/2 e BUS 3/4 posizionati sul lato destro di ciascun fader consentono
di indirizzare il segnale rispettivamente a MAIN MIX e / o STEREO BUS 1/2 e / o STEREO BUS 3/4.
DESCRIZIONE DEL PANNELLO FRONTALE
ITALIANO
