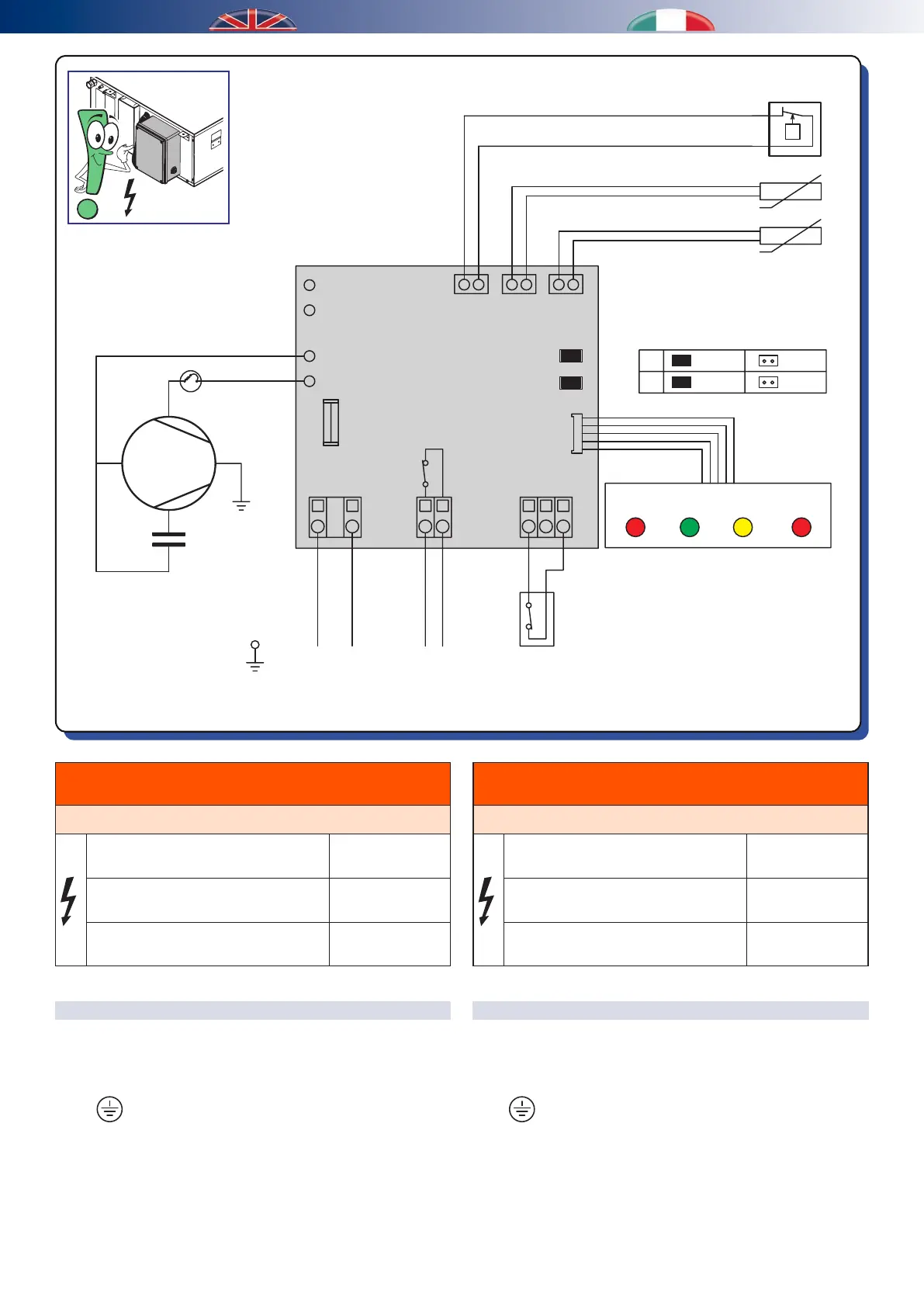

RDZ DWF 200 User Manual

13
POWER ALARM1COMPR ALARM2
S3
L
COM
N
ALL
C1 C2
S2 S1
PE
Dehumidication
consent
Alarm output
Uscita allarme
Power Supply
230V 50Hz
Alimentazione
deumidicazione
Consenso
blue/blu
brown/marrone
NC/NO
D/A
JP1
JP2
8A
fuse/fusibile
Alarm.NO
S3 Press. S3 NTC
Alarm.NC
(Relè 5A)
COMP.
(Relè 16A)
X8
X7
X4
X5
X1 X10 X9
Compressor
Compressore
O.L.P.
C
R
S
Capacitor
Condensatore
JP1
JP2
Water probe (grey)
Sonda acqua (grigio)
Evaporator probe (black)
Sonda evaporatore (nero)
Pressostato alta pressione
High pressure switch
P>
Electrical connections to be made
Connections
Electrical power supply 230 V - 50Hz Cable 3x1.5mm²
Dehumidication consent
Terminals COM-C2
cable 2x1,5mmq
Alarm output (optional)
Terminals ALARM
cable 2x1,5mmq
POWER SUPPLY
Connect the 3 terminals with 3x1.5mm³ cable:
phase (F)
neutral (N)
earth
Collegamenti elettrici da eettuare
Collegamenti
Alimentazione elettrica 230 V - 50Hz cavo 3x1,5mmq
Consenso deumidicazione
morsetti COM-C2
cavo 2x1,5mmq
Uscita allarme (opzionale)
morsetti ALARM
cavo 2x1,5mmq
ALIMENTAZIONE
Portare e collegare con cavo 3x1.5mmq i 3 morsetti:
fase (F)
neutro (N)
terra
