DESCRIPTION OF THE EQUIPMENT DESCRIZIONE APPARECCHIATURA
F
G
E
C
B
L
K
J
I
A
D
H
M
Unità deumidicatrice canalizzabile RDZ mod. DWF 200 atto al
controllo dell’umidità relativa da abbinare al recuperatore di calore
mod. HRX nei sistemi di rarescamento radiante a pavimento/
soffitto/parete utilizzati nel residenziale e nel terziario. Telaio
realizzato in lamiera zincata galvanizzata con bacinella raccogli
condensa in acciaio inox. Compressore di tipo rotativo, refrigerante
R134A, montato su appositi supporti antivibranti in gomma, vano
di alloggiamento acusticamente isolato. Batterie di pre-trattamento
e post-trattamento ad acqua alimentate separatamente e con
possibilità di fornire apporto di potenza sensibile. Quadro elettrico
di alimentazione dotato di scheda di controllo e gestione.
Ductable dehumidication unit by RDZ mod. DWF
200, which is used to control relative humidity in
rooms and shall be combined with a heat recovery unit
mod. HRX in oor/ceiling/wall radiant cooling systems
in residential or commercial applications. Its frame is
made of zinc-coated (galvanized) sheet metal with water trap
made of stainless steel. Rotary compressor, with R134A refrigerant,
installed on suitable anti-dumping rubber supports and housed in a
soundproof compartment. Pre- and post-treatment water coil with
separate supply and additional sensible cooling operation. Wiring box
with control board.

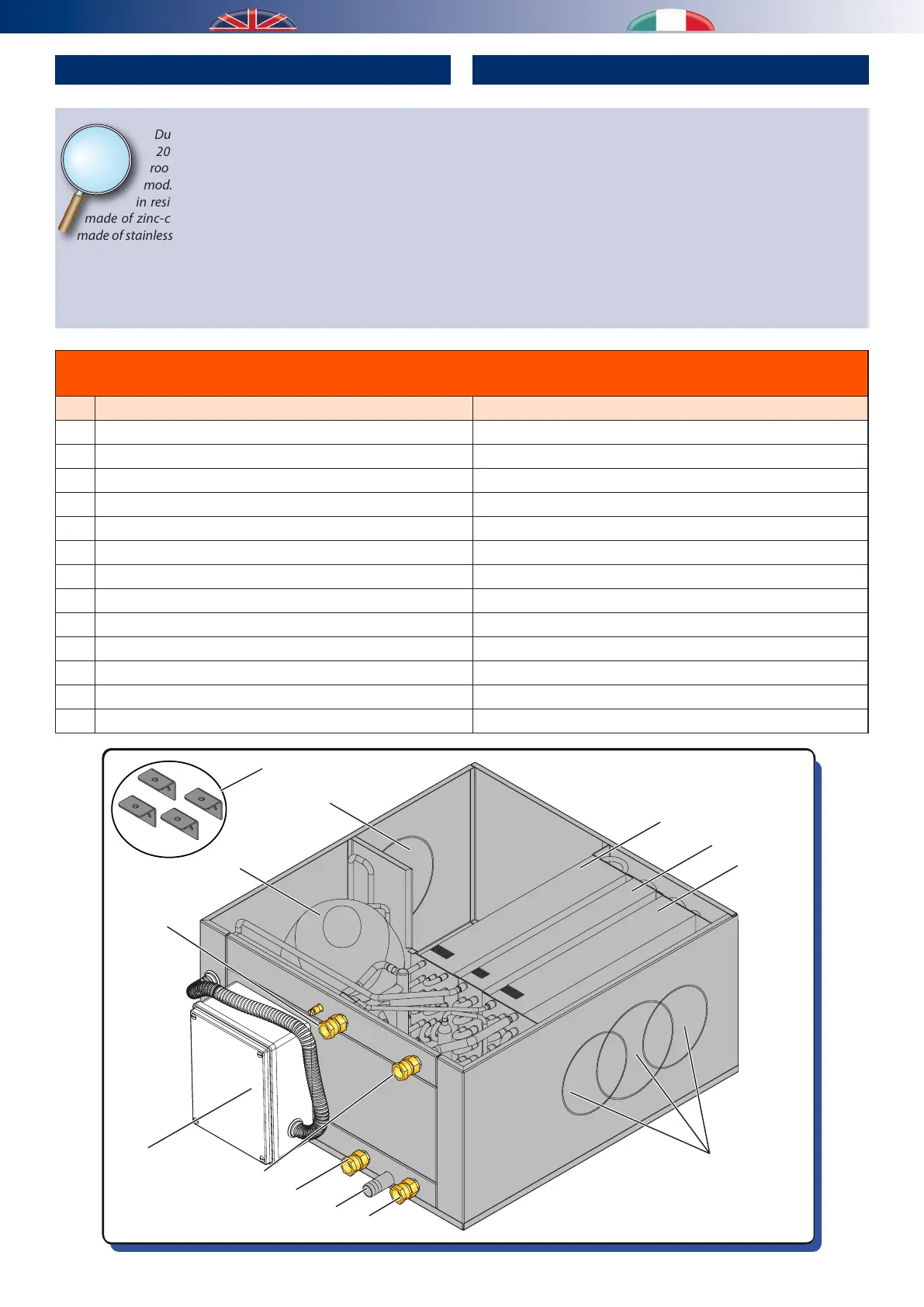

Machine Components
Componenti apparecchiatura
Rif. Descriptions Descrizione
A Water inlet for post-treatment coil Ingresso acqua batteria post-trattamento
B Condensation drain Scarico condensa
C Water inlet for pre-treatment coil Ingresso acqua batteria pre-trattamento
D Water outlet for post-treatment coil Uscita acqua batteria post-trattamento
E Wiring box Quadro elettrico
F Water outlet for pre-treatment coil Uscita acqua batteria pre-trattamento
G Compressor Compressore
H Air inlet Foro ingresso aria da deumidicare
I Pre-treatment coil Batteria pre-trattamento
J Evaporating coil Batteria evaporante
K Condensing/post-treatment coil Batteria condensate/post-trattamento
L Room air outlets Fori immissione aria in ambiente
M Fixing brackets Stae di ssaggio
