6
Il display è utilizzato per visualizzare le seguenti informazioni:
Visualizzazione Principale: grandezza impostabile da
parametro (come specicato oltre in questo capitolo).
Navigazione a Menù: è possibile accedere alle cartelle stati,
parametri, etc.
All’interno di ogni cartella è poi possibile entrare in sottocartelle
oppure nell’elenco parametri
Visualizzazione Allarmi: in caso di allarmi si accenderà l’Icona
Allarme.
Quando si accede al menù Allarmi, si vedrà visualizzato il Codice
di Allarme corrispondente.
Se vi sono più allarmi contemporaneamente verrà
visualizzato quello con indice più basso; con i tasti
e
, sarà possibile visualizzare gli altri codici di allarme presenti
contemporaneamente.
Se anche la grandezza fondamentale è in errore, verrà
visualizzata l’icona di Allarme, assieme alla stringa “Err“ oppure
“Outr”.
LEGENDA DISPLAY
The display is used to show the following information:
Main Display: value that can be set from parameter (as specied
further on in this chapter).
Menu Navigation: the status folders, parameters, etc. can be
accessed.
Within every folder, it is then possible to enter the sub-folders or
parameters list
Alarms Display: the Alarm icon will switch on in the event of
alarms.
When accessing the Alarms menu, see the corresponding Alarm
Code displayed.
If there are several alarms simultaneously, the one with the
lowest index will be displayed; using the
and keys it will
be possible to display the alarm codes present at the same time.
If the fundamental value is also in error mode, the Alarm icon will
be displayed, along with the "Err" string or
“Outr”.

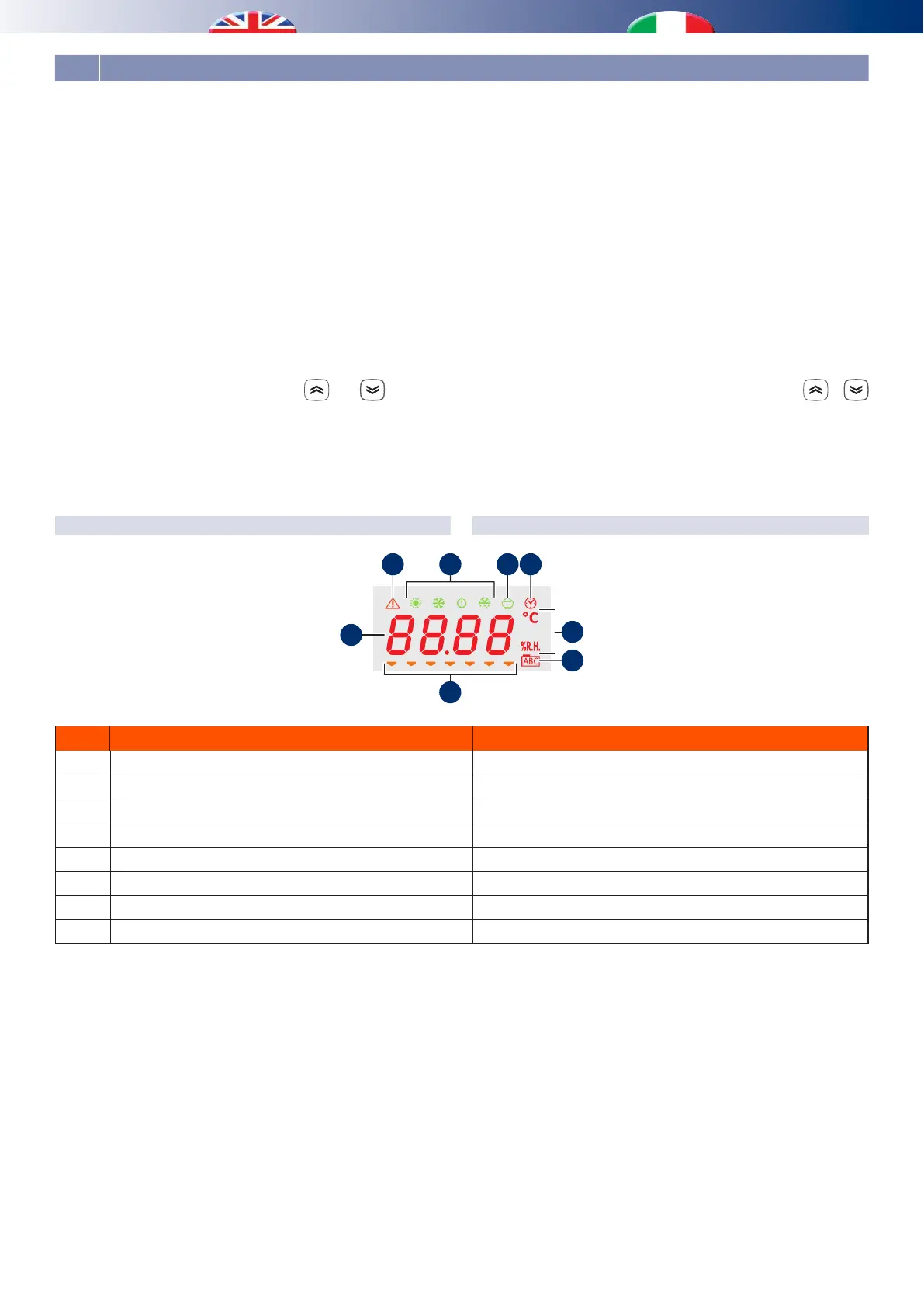

DISPLAY KEY TO SYMBOLS
7
5
6
8
Num Description Descrizione
1 Alarm icon Icona allarme
2 Mode icon Icone di modo
3 Economy icon Icona economy
4 Clock icon Icona orologio
5 Unit of measurement of the value displayed Unità di misura del valore visualizzato
6 Menu navigation icon Icona navigazione menu
7 Resources icon Icone risorse
8 Values display Display valori
1.2 DISPLAY DESCRIPTION DESCRIZIONE DISPLAY
