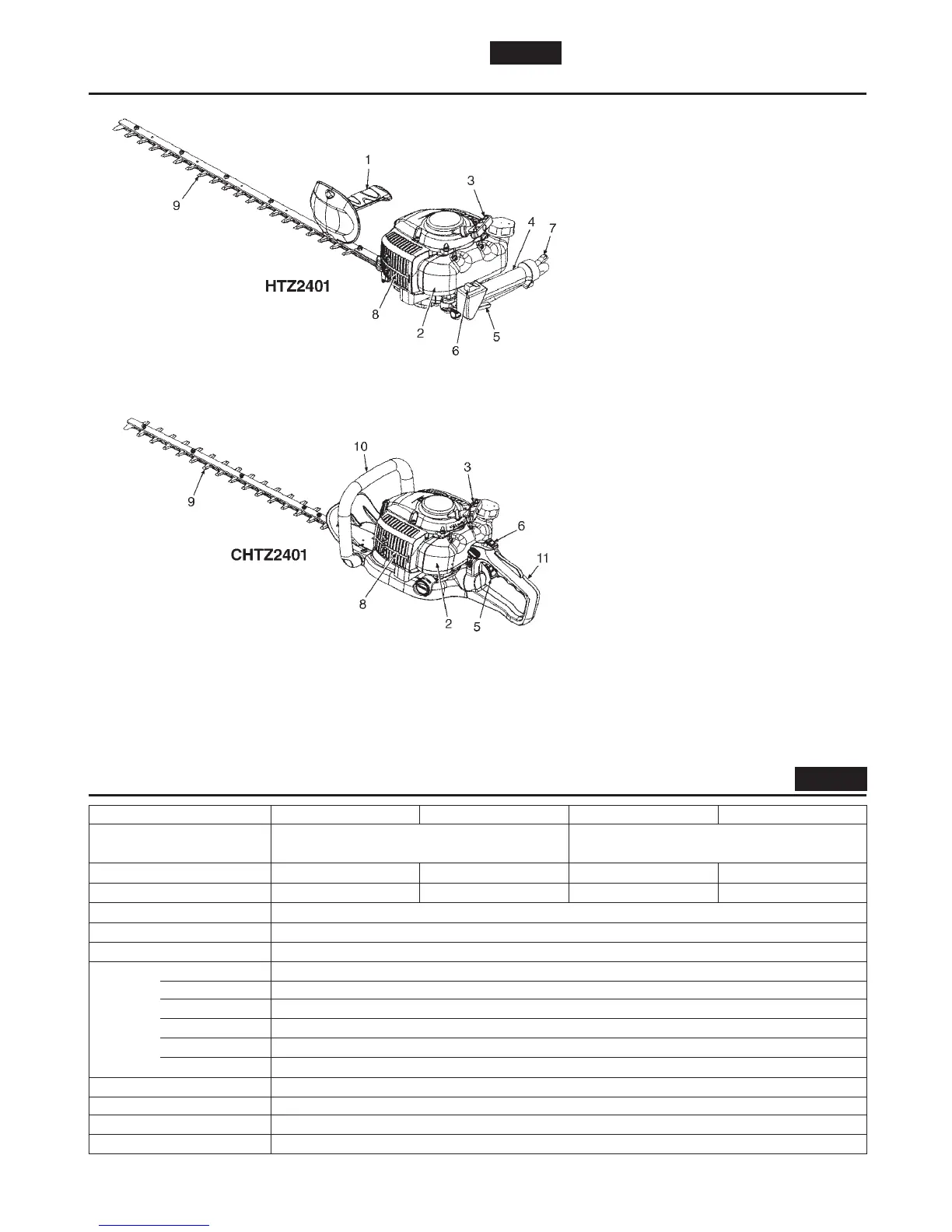

1. Parts location
English
English
1. Right handle
2. Fuel tank
3. Starter
4. Left handle
5. Throttle lever
6. Ignition switch
7. Throttle Cable
8. Muffler
9. Blade
10. Front handle
11. Rear handle
2. Specifications
Model HTZ2401 HTZ2401L CHTZ2401 CHTZ2401L
Type Reciprocating Reciprocating
single-sided dual blades double-sided dual blades
Dry weight 5.6（kg）/12.3（lbs） 6.0（kg）/13.2（lbs） 5.7（kg）/12.6（lbs） 5.9（kg）/13.0（lbs）
Blade size 750（mm）/30（in） 1080（mm）/42.5（in） 600（mm）/24（in） 750（mm）/30（in）
Blade pitch 35（mm）/1.38（in）
Transmission Centrifugal clutch, Cam-crank
Reduction ratio 5.11
Engine Type Air-cooled 2-stroke gasoline
Mode Zenoah GZ23N
Displacement 23.6（cm
3
）/1.44（cu-in）
Max. output 1.19Hp（0.87kW）/8000min
− 1
（rpm）
Idle speed 3000
±
200/min
− 1
（rpm）
Fuel mixture（Gasoline 50
:
Oil 1）（when using ZENOAH genuine oil）
Carburetor Walbro Diaphragm type
Spark plug NGK CMR7H
Fuel tank capacity 0.47（litter）/15.9（fl.oz）
Durability period 300（hrs.）
Specifications are subject to change without notice.
