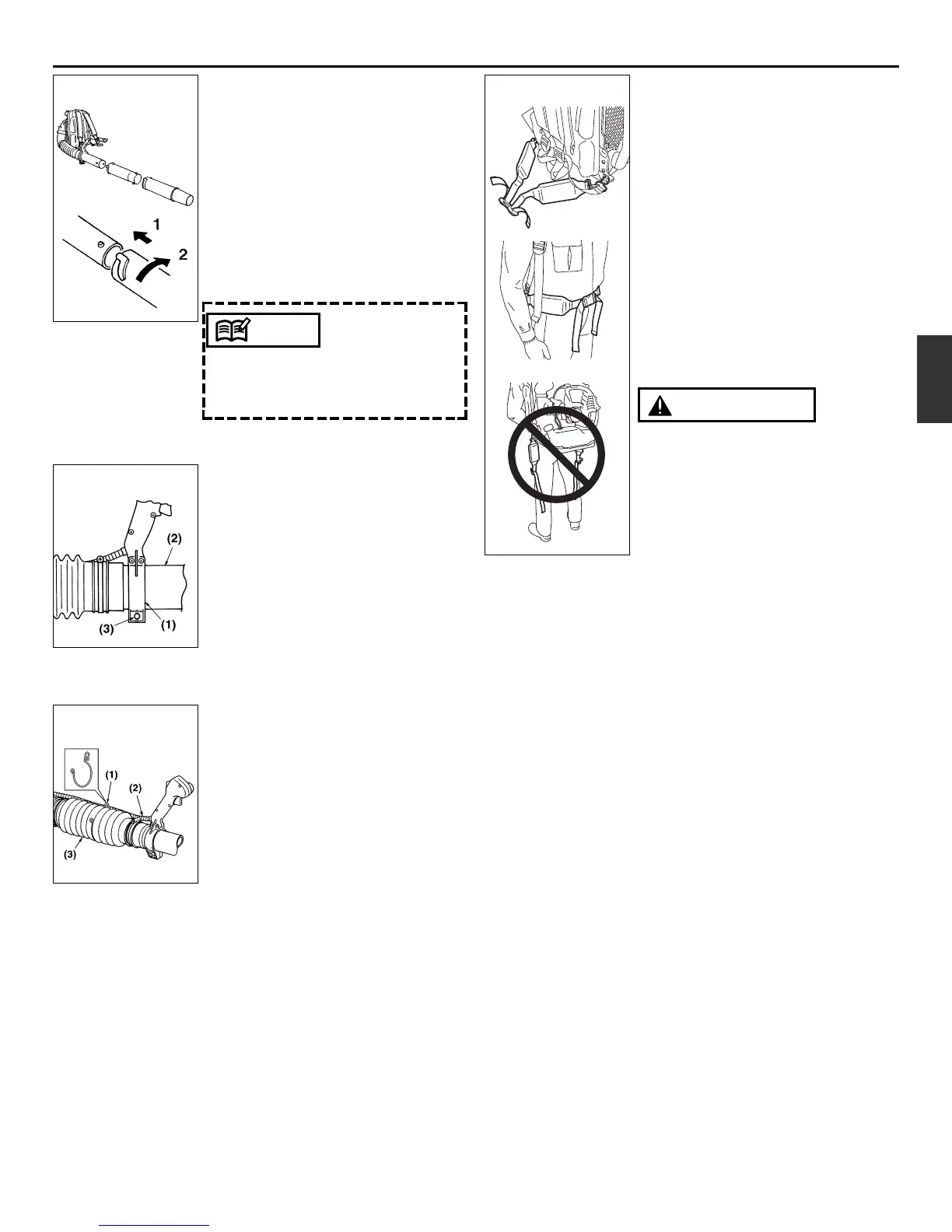

6. Montaje
■ TUBOS DEL SOPLADOR
1. Conecte el soplador a la unión giratoria
con la manguera flexible. Asegure
ambos extremos de la manguera
flexible con las abrazaderas y demás
elementos proporcionados con el
aparato.
2. Alinee la parte saliente con la ranura
que hay en los extremos del tubo, y
gire el tubo hasta que la conexión
quede trabada.
Podrá usarse un lubricante liviano para
facilitar la conexión del tubo flexible al
codo del soplador.
■ PALANCA DEL REGULADOR
[EBZ8050RH]
• Instale la abrazadera a la unión
giratoria y apriete el tornillo en la
abrazadera.
(1) Abrazadera
(2) Unión giratoria
(3) Tornillo
■ CABLE DEL REGULADOR
[EBZ8050RH]
• Utilice la abrazadera para atar con la
manguera el tubo de protección que
contiene el cable del gas y el cable del
motor.
(1) Abrazadera
(2) Cable
(3) Manguera
NOTA
F1
F2 [EBZ8050RH]
F3 [EBZ8050RH]
F4
■ CORREA PARA LA CINTURA
(ACCESORIO OPCIONAL)
• La correa para la cintura se fija a los
anillos en el lado derecho e izquierdo
del marco.
• Asegúrese siempre de apretar la
hebilla en frente a su cuerpo.
• Si no utiliza la correa para la cintura,
asegúrese de retirarla de la unidad y
guárdela.
• Existe el riesgo de que la correa
quede atrapada, haciendo caer la
unidad.
• Existe el peligro de que la correa sea
aspirada dentro del ventilador.
ADVERTENCIA
