Reely Cheetah - Page 10

Brushless-Set „Cheetah“ 60 A
Bestelnr. 1348619
Beoogd gebruik
De elektronische rijregelaar en de in de set inbegrepen Brushless-motor dienen voor de aandrijving van
buggy- en touringcar-modelbouwvoertuigen van schaal 1:10 tot 1:12 en crawler-modelbouwvoertuigen van
schaal 1:10 en 1:8.
Afhankelijk van het modelbouwvoertuig kunnen de rijregelaar en de Brushless-motor met een NiMH-rijaccu
met 6 - 9 cellen of een LiPo-rijaccu met 2 - 3 cellen worden aangedreven.
De rijregelaar kan met behulp van een meegeleverde programmeerkaart worden geprogrammeerd.
Om de rijregelaar te besturen wordt deze aan een ontvanger van een modelbouwafstandsbediening aanges-
loten (aan het stuurkanaal voor de rijfunctie).
De veiligheidsinstructies en alle andere informatie in deze gebruiksaanwijzing dienen absoluut in acht te
worden genomen.
Dit product voldoet aan de voorwaarden van de nationale en Europese wetgeving. Alle vermelde bedrijfs- en
productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.
Leveringsomvang
• Rijregelaar
• Brushless-motor
• Sensorkabel
• Ventilatormet4bevestigingsschroeven
• Programmeerkaart
• Aansluitkabelvoorprogrammeerkaart
• Gebruiksaanwijzing
Veiligheidsinstructies
Bij beschadigingen veroorzaakt door het niet opvolgen van deze gebruiksaanwijzing ver-
valt ieder recht op garantie. Wij zijn niet aansprakelijk voor gevolgschade!
Voor materiele of persoonlijke schade, die door ondeskundig gebruik of niet inachtname
van de veiligheidsvoorschriften veroorzaakt worden zijn wij niet aansprakelijk. In dergeli-
jke gevallen vervalt elke aanspraak op garantie!
• Omveiligheids-enkeuringsredenen(CE)isheteigenhandigombouwenen/ofwijzigenvanhetproduct
niet toegestaan. In het apparaat bevinden zich geen onderdelen die u zelf kunt onderhouden. Open het
dus niet. Hierdoor vervalt bovendien de garantie!
• Hetproductisgeenspeelgoedenisnietgeschiktvoorkinderen.
• Schakelaltijdeerstdezenderinenzetdebedienhendelvoorderij-/remfunctieindeneutraalstand.Pas
nu mag de rijregelaar met een rijaccu worden verbonden en worden ingeschakeld. Bij het uitschakelen
moetindeomgekeerdevolgordewordentewerkgegaan.Voordatudezenderuitschakelt,moetueerst
de rijregelaar uitschakelen en van de rijaccu loskoppelen.
• Klemderijaccualtijdvanderijregelaarafwanneerderijregelaarnietwordtgebruikt.Bijkortepauzeskan
derijregelaarviadeaan/uit-schakelaarwordenuitgezet.
• Derijregelaarkanmeteen6-9-celligeNiMH-rijaccuofeen2-3-celligeLiPo-rijaccuwordengebruikt.Let
bij de keuze van de rijaccu echter op dat de aandrijving van het voertuig (vb. differentieel) niet overbelast
wordt.
• Zowelderijregelaaralsdedaaraanaangeslotenmotorenrijaccuwordentijdenshetgebruikergheet;er
bestaat verbrandingsgevaar!
• Derijregelaarmagalleenviaeenaccupackvanvoedingwordenvoorzien,nietviaeennetadapter.
• SluitalleendemeegeleverdeBrushless-motoraanderijregelaaraan,maargeenanderemotor.
• Houdbijdeinbouweenzogrootmogelijkeafstandtussendeontvangerenrijregelaar/motoraanomeen
wederzijdse beïnvloeding te voorkomen.
• Legdeantennekabelvandeontvangernietparallelaandestroomvoerendekabels.
• Bijhetgebruikvanhetmodelmoetvoorvoldoendekoelingvanderijregelaarenvandemotorworden
gezorgd. Monteer voor de ingebruikname van de rijregelaar de meegeleverde ventilator.
• Controleerdewerkingvandeventilatorbijelkgebruik.Zorgdatdeventilatornietwordtgeblokkeerden
verwijder eventueel aanwezig stof en vuil dat zich door het gebruik van het voertuig op de ventilator heeft
verzameld.
• Letopdaterzichnooitlichaamsdelenofvoorwerpeninhetgevarenbereikvandraaiendeonderdelenvan
hetvoertuigofdeaandrijvingbevinden.Verwondingsgevaar!
• Vermijdhetblokkerenvandeaandrijving.Dehieruitontstanestromenzoudenkunnenleidentotvernieti-
gingvandemotoren/ofderijregelaar.
• Leteropdatdeaandrijvingsoepellooptenregelmatigwordtonderhouden.
• Controleerhetvoertuigenderijregelaarendemotorregelmatigopbeschadigingen.Wanneerubescha-
digingenvaststelt,maguhetvoertuigresp.derijregelaar/motornietmeergebruiken.
• Voordatdeaccuwordtopgeladen,dientdezevanderijregelaartewordenlosgekoppeld.
• Behandelhetproductvoorzichtig.Doorstoten,schokkenofeenval-zelfsvangeringehoogte-kanhet
beschadigd raken.
• Umaghetverpakkingsmateriaalnietzomaarlatenrondslingeren.Ditisgevaarlijkspeelgoedvoorkinde-
ren.

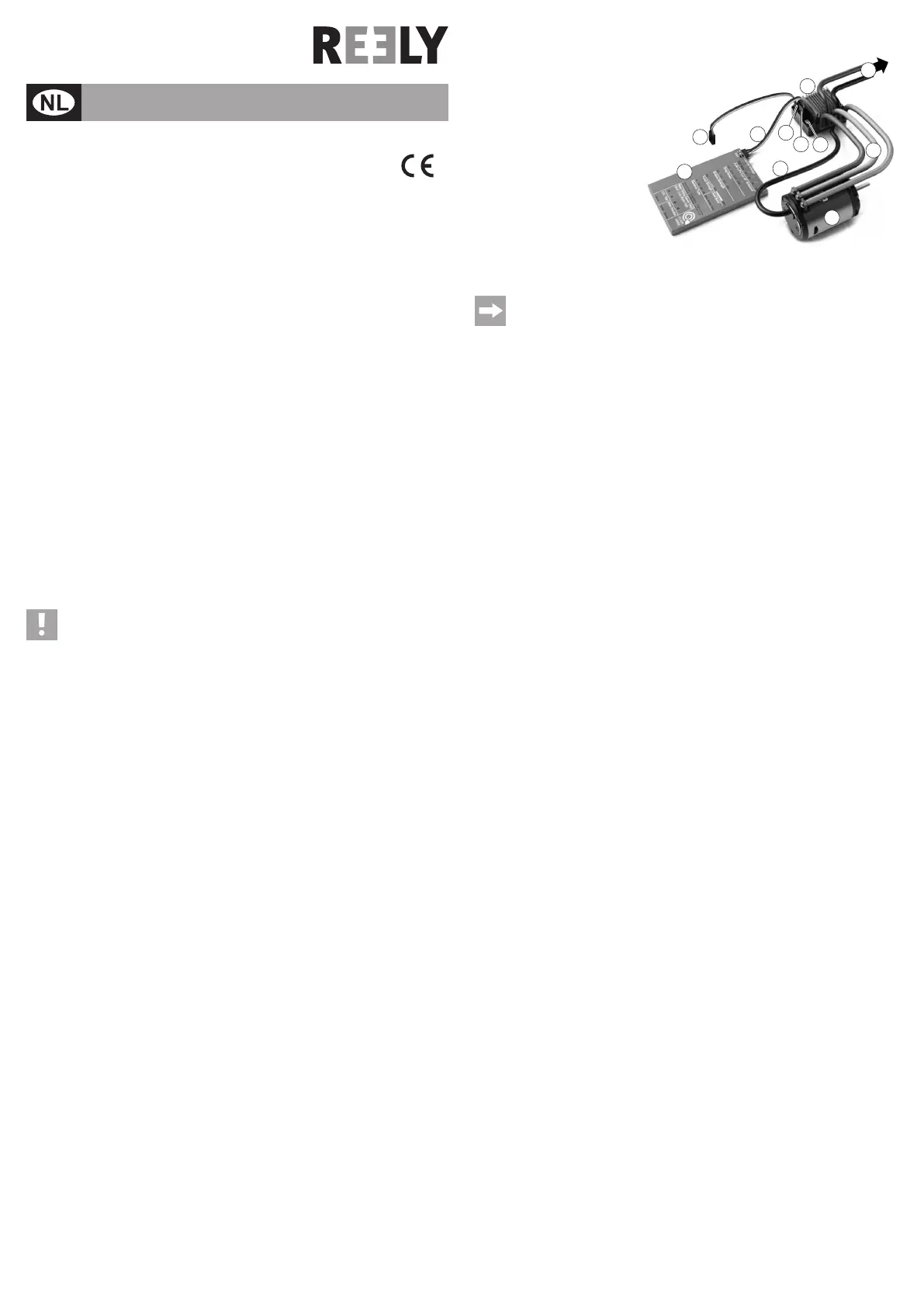

Aansluitingen en bedieningselementen
1 Rijregelaar
2 Brushless-motor
3 Programmeerkaart
4 Aansluitkabelvoorprogrammeerkaart
5 Sensorkabel
6 Servostekkervooraansluitingaande
ontvanger
7 Tweepolige bus voor de aansluiting
van de meegeleverde ventilator
8 Bus voor de aansluiting van de pro-
grammeerkaart
9 Bedienknop met geïntegreerde LED
10Stroomkabel/stekker voor de verbin-
ding met de rijaccu
11 Aansluitkabel tussen motor en rijregelaar
De aansluiting van de programmeerkaart en de bijhorende kabel is alleen nodig voor de program-
mering van de speciale functies.
 Bijnormaalgebruikvanderijregelaar/motorofomdeneutralestandendevolgasstandbijvoo-
ruit/achteruitrijdenteprogrammerenmagdeprogrammeerkaartnietmetderijregelaarzijnver-
bonden!
Montage en aansluiting
• Wanneerdesetals vervangingvaneen bestaandeaandrijvingwordt gebruikt,dientu eerstdeoude
rijregelaar/motoruituwmodelvoertuigteverwijderen.
• Bevestigeerstdeafzonderlijkmeegeleverdeventilatormetbehulpvan4schroevenophetkoellichaam
vanderijregelaar(1).Sluitdetweepoligestekkeraandebijhorendebus(7)vanderijregelaaraan.
• MonteerhetmotortandwielopdeaandrijfasvandeBrushless-motor.
• PlaatsdeBrushless-motor(2)inhetvoertuiginenschroefdezevast.Letdaarbijopdatdeschroevenniet
te lang zijn en de draaibare rotor in de Brushless-motor vastzetten of beschadigen.
Let bovendien op dat het motortandwiel precies op het hoofdtandwiel is afgesteld en niet opzij is gescho-
ven.
De afstand tussen motortandwiel en hoofdtandwiel moet zo worden ingesteld dat de aandrijving niet te
strakloopt,nochdatdetandwielentevervanelkaarzijnverwijderd.Draaidebevestigingsschroevenvan
demotorzoveraandatdemotornietwikkelt,maarnogkanwordenverschoven.Steekdaneensmalle
strook papier van 80 g (vb. kopiepapier) tussen het motor- en hoofdtandwiel. Draai nu aan het hoofdtand-
wiel zodat het strookje papier tussen beide tandwielen getrokken wordt.
 Draainudebevestigingsschroevenvandemotorstrakaanenverwijderdepapierenstrookjes;numoet
de afstand optimaal zijn ingesteld.
• Verbinddedriekabels(11)tussenrijregelaarenmotor;letopdejuistekleurtoewijzing.Dedraairichting
van de motor kan later via de programmeerkaart worden ingesteld.
• Verbinddesensoraansluitingvandemotorenrijregelaarviadesensorkabel(5).Destekkerofdebussen
zijntegenverkeerdeverpolingbeveiligd.Gebruikbijhetaansluitengeengeweld!
• Monteerderijregelaarinhet modelbouwvoertuig.Derijregelaarmoetidealiterzover mogelijkvande
ontvanger of motor zijn verwijderd. De ontvanger mag ook niet direct naast de motor zijn geplaatst.
Om de rijregelaar te bevestigen (en de platine met de ingangscondensatoren) kunt u vb. klittenband of
dubbelzijdige kleefband gebruiken (nooit warme of superlijm).
Let op dat de ventilator op de rijregelaar in zijn functie niet wordt gehinderd.
• Verbinddedriepoligeservostekker(6)vanderijregelaarmetdeontvangeruitgangdiedestuursignalen
voor de rijfunctie ter beschikking stelt.
Let hierbij op dat de juiste aansluiting van de stekkercontacten op de ontvanger wordt gebruikt (zie geb-
ruiksaanwijzing bij de ontvanger resp. opdruk op de ontvanger). Hetzelfde geldt natuurlijk voor de stuur-
servo van uw modelbouwvoertuig.
 Gele/witte/oranjeleiding: Stuursignaal
 Rodeleiding: Voedingsspanning
 Bruine/zwarteleiding: min/GND
• Zorgdatkabelsnietindraaiendeofbewegendedelenvanhetvoertuigkunnenkomen.Gebruikvoorhet
vastmaken bijvoorbeeld kabelbinders.
• AangezienderijregelaarisuitgerustmeteenBEC(batterijsparendcircuit)maggeenontvangerbatterij
resp.geenontvangeraccuwordengebruikt!Zoweldeontvangeralsdedaaraanaangeslotenservo(vb.
stuurservo)wordtrechtstreeksviaderijregelaaruitderijaccuvanspanning/stroomvoorzien.
Rijregelaar programmeren
Voorderijregelaarbedrijfsgereedis,moetuhemnahetinbouweneerstprogrammeren.
De eerste stap is hierbij de programmering van de neutraal- en volgasstand voor vooruit en achteruit rijden.
Hiervoor is de programmeerkaart niet nodig en mag ook niet aan de rijregelaar zijn aangesloten.
In de tweede stap kunt u de verschillende functies via de programmeerkaart instellen. Bijzonder belangrijk
daarbijisdeprogrammeringvandeuitschakelspanning,alsueenLiPo-rijaccuvoordeaandrijvingvanhet
modelbouwvoertuig gebruikt.
a) Neutrale en volgasstand programmeren
Ditmoetnahetinbouwenvanderijregelaar/motorinhetmodelbouwvoertuigeerstwordenuitgevoerdzodat
de rijregelaar correct op de door u gebruikte afstandsbediening (zender) kan reageren.
Het kan bijvoorbeeld nodig zijn om opnieuw te programmeren wanneer u een andere zender wilt gebruikten
of wanneer de trimweg aan de zender niet meer volstaat.
Versie 06/15
1
2
10
3
6
4
5
11
7
8
9
Gebruiksaanwijzing
www.conrad.com
