INSTRUCTION
RCFD-230C
NNBB !! Pour plus d'informations sur le produit, veuillez consulter le manuel,
disponible sur le site www.regincontrols.com
AAtttteennttiioonn !! Veuillez lire attentivement l'instruction avant d'utiliser le
produit.
AAtttteennttiioonn !! Assurez-vous que l'installation est conforme aux normes de
sécurité locales.
AAvveerrttiisssseemmeenntt !! Avant de procéder à l'installation ou à la maintenance
de l'appareil, il convient de couper l'alimentation afin d'éviter tout risque
de choc électrique. Les opérations d'installation et de maintenance doi-
vent être effectuées par un professionnel qualifié. Le fabricant ne pourra
être tenu responsable d'éventuels dommages ou blessures causés par une
installation défectueuse du produit, ou par la désactivation des dispositifs
de sécurité.
Fonction
Le thermostat d'ambiance régule le chauffage et/ou le rafraîchissement
d'une pièce via ses sorties ToR pour des installations à 2 ou 4 tubes et il
comporte une fonction de contrôle de ventilateur à 3 vitesses. Le large
écran LCD tactile affiche l'état de l'installation et peut également être
utilisé pour accéder aux paramétrages tels que la consigne, l'hystérésis, la
vitesse de ventilateur etc.
L'unité d'ambiance est équipée d’une sonde de température. La fonction
change-over peut être contrôlée via une sonde PT1000 externe ou via
une entrée digitale connectée à un contact libre de potentiel. Les
fonctions telles que l'anti-moisissure et l'exercice des vannes
automatique permettent de garantir le bon fonctionnement de
l'installation dans la durée.
Caractéristiques techniques
Tension d’alimentation 230 V ~ (207…253 V ~ 50/60 Hz)
Puissance consommée < 2 VA
Indice de protection IP30
Humidité ambiante 10...90 % HR (sans condensation)
Température ambiante 0…50 °C
Plage de mesure, température 0…50 °C
Élément sensible, température
NTC
Précision, température ±0,5 K
Écran
intégré
Type d’écran LCD, rétro-éclairé LED
Signal de sortie, température NTC
Ajustement de la consigne 5…35 °C
Montage Ambiance (en encastré avec une dis-
tance des vis de 60 mm)
Installation Ventilo-convecteurs, 2 ou 4 tubes
Entrées digitales (DI) 1 x contact libre de potentiel NO
Sorties digitales (DO) 3 x sorties relais pour le contrôle de
ventilateurs 3 vitesses, 230 V AC, Max.
5 A
2 x sorties relais pour actionneurs de
vannes ToR, 230 V AC, Max. 5 A
Entrées analogiques (AI) 1 x PT1000
Fonction change-over Automatique
Port de communication 1
Port série interne, type RS485
Port série interne, protocole natif Modbus RTU
Port série interne, vitesse de
communication
9600 bps (4800…38400 bps)
Port série interne, parité Paire (Paire, Impaire, Aucune)
Port série interne, bit d'arrêt 1 (1 ou 2)
Raccordement câble Borniers à vis max. 1,5 mm
2
(AWG 16)
Dimensions, externes (LxHxP) 95 x 95 x 50,5 mm
Installation
1. Séparer la base de l'écran à l'aide d'un petit tournevis. Insérer le
tournevis dans les rainures sur le dessous de l'unité.
2. Raccorder les câbles aux borniers.
3. Placer la base sur le boîtier électrique du mur et la fixer en utilisant
les trous de fixation.
4. Clipser l'écran à nouveau sur la base.
Raccordement
Borne Description
Ph Tension d’alimentation
N Tension d’alimentation
Borne Description
VENTIL 1 230 V AC Relais 1
VENTIL 2 230 V AC Relais 2
VENTIL 3 230 V AC Relais 3
CHAUFF 230 V AC Relais 4
FROID 230 V AC Relais 5
GND GND (pour DI)
DI Entrée digitale pour la détection de présence, carte-clé d'hôtel etc
Temp Entrée analogique pour sonde PT1000 externe, change-over.
GND Agnd pour borne Temp
Port série de communication, Com N
A Port série de communication, Com A
B Port série de communication, Com B

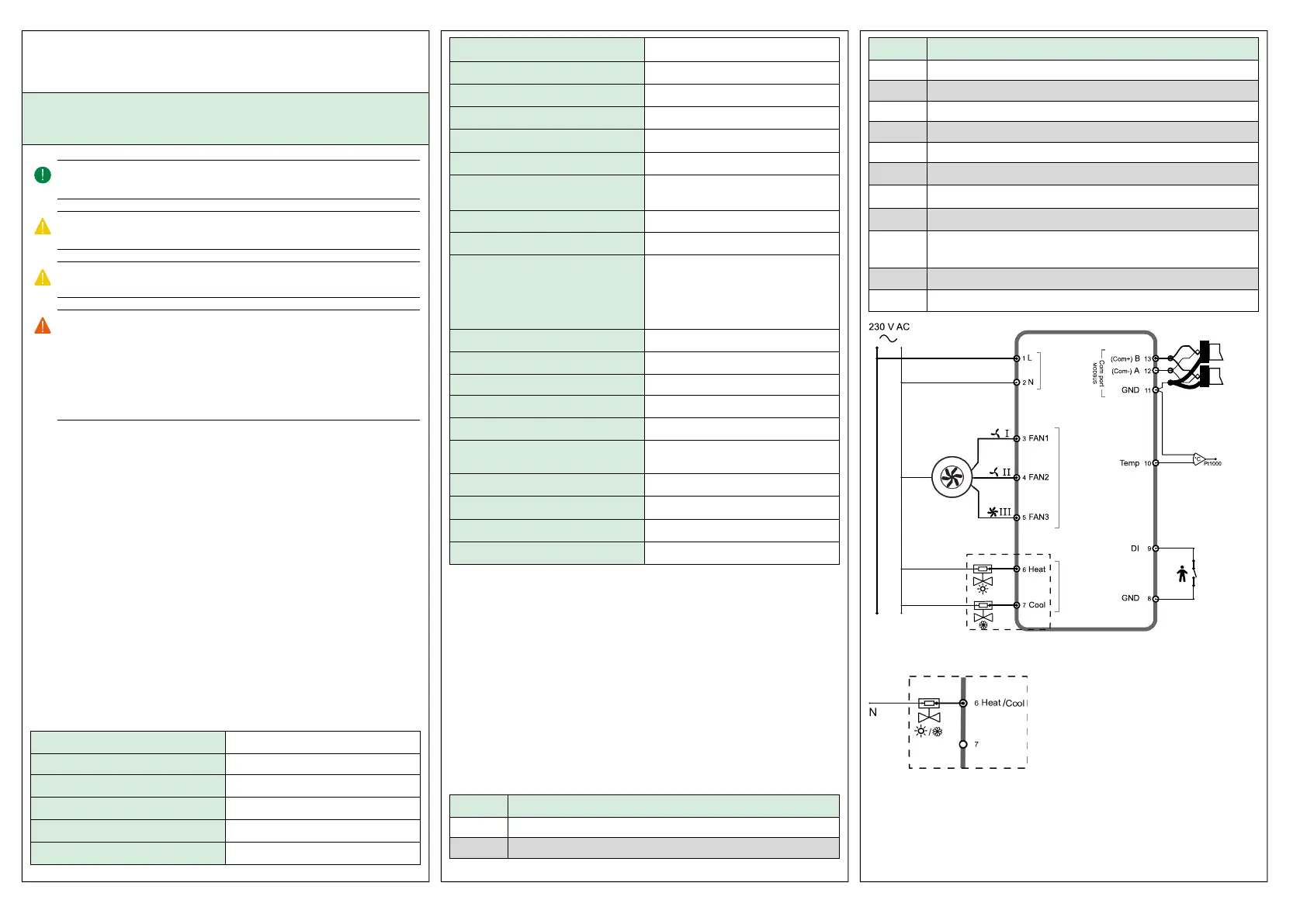

Fig. 1 Raccordement à 4 tubes
Fig. 2 Raccordement à 2 tubes
Réglages
Les paramètres du thermostat peuvent être contrôlés comme suit :
RCFD-230C 4
