2. Collegare i cavi ai morsetti.
3. Posizionare la piastra posteriore sulla scatola elettrica da parete e
fissarla alla parete tramite i fori di montaggio.
4. Rimontare il display sulla piastra posteriore.
Cablaggio
Morsetto Descrizione
L Tensione di alimentazione
N Tensione di alimentazione
FAN1 Relè 1, 230 V CA
FAN2 Relè 2, 230 V CA
FAN3 Relè 3, 230 V CA
Heat Relè 4, 230 V CA
Cool Relè 5, 230 V CA
GND GND (per DI)
DI Ingresso digitale per rilevamento di presenza, chiave elettronica ho-
tel, ecc.
Temp Ingresso analogico per sensore PT1000 esterno (commutazione)
GND Agnd per morsetto Temp
Porta seriale di comunicazione (Com N)
A Porta seriale di comunicazione (Com A)
B Porta seriale di comunicazione (Com B)

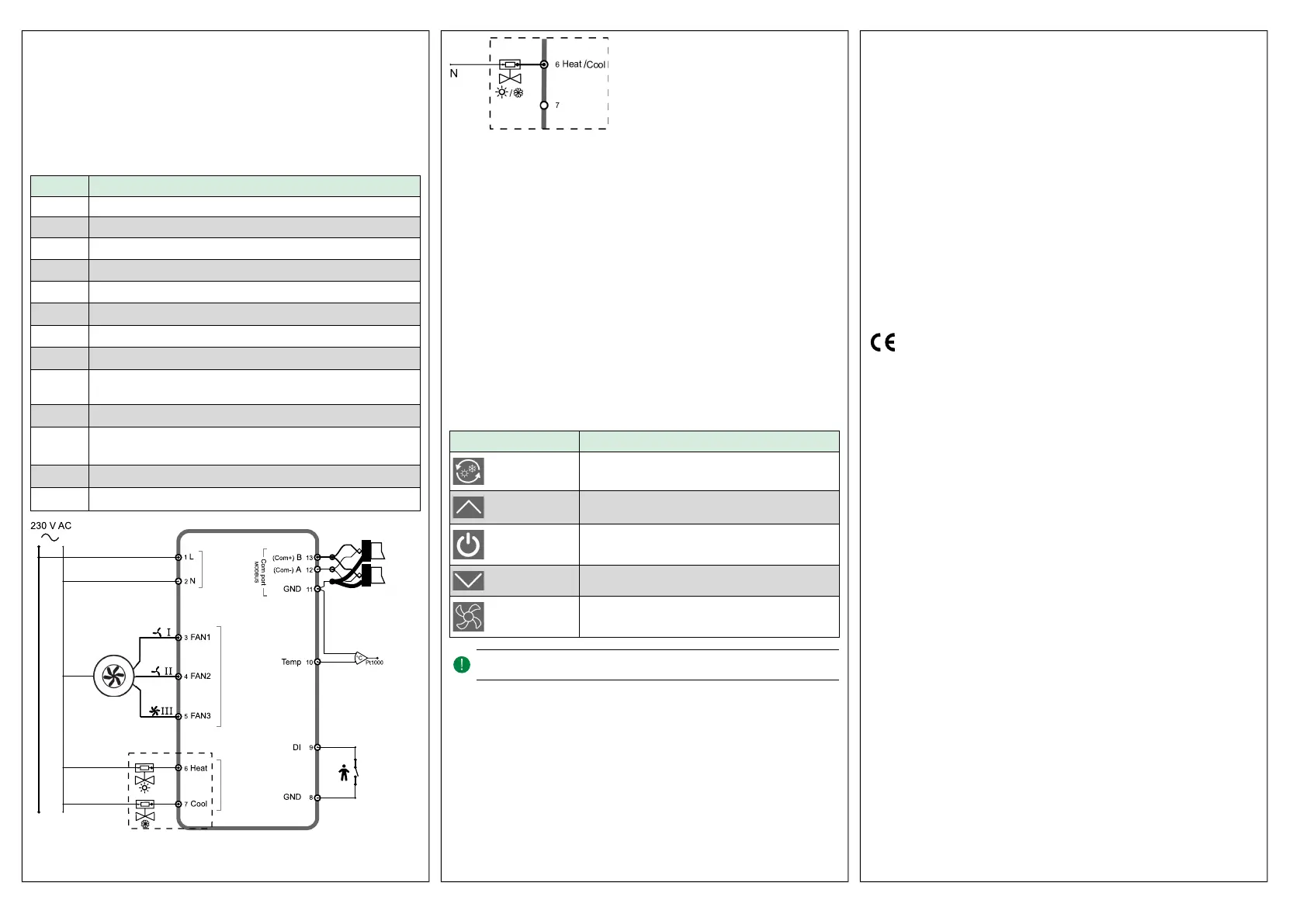

Fig. 1 Cablaggio quattro tubazioni
Fig. 2 Cablaggio due tubazioni
Impostazioni
Le impostazioni del termostato possono essere controllate in uno dei
seguenti modi:
1. Pulsanti display: impostazioni utente, quali regolazione setpoint
temperatura e velocità ventilatore
2. Elenco dei parametri: configurazioni rapide per l'installatore
3. Variabili Modbus: controllo avanzato termostato tramite
comunicazione Modbus
È possibile accedere all'elenco dei parametri premendo
contemporaneamente i pulsanti Freccia su e Freccia giù sul display per
cinque secondi.
Tabella 1 Pulsanti disponibili sul display
Simbolo Descrizione
Pulsante di commutazione per passare da riscalda-
mento a raffreddamento tramite display
Freccia su/pulsante aumento
Pulsante On/Off
Freccia giù/pulsante diminuzione
Pulsante ventilatore per regolare la velocità del venti-
latore tramite display
NNoottaa!! Tutti i parametri e le variabili sono elencati nel manuale.
Gestione
Il display si comporta in modo diverso a seconda della modalità e dello
stato impostati sul termostato.
Il termostato può essere impostato in uno dei seguenti stati:
– Off: stato di risparmio energetico in cui il termostato non riscalda e
non raffredda. La retroilluminazione non è accesa; è visibile solo il
pulsante On/Off.
– Standby: stato di risparmio energetico con ridotto riscaldamento o
raffreddamento.
– Occupato: stato di comfort in presenza di persone nella stanza.
L'ambiente è riscaldato o raffreddato in modo ottimale.
Il termostato può essere impostato in tre modalità diverse quando si
trova in stato Standby o Occupato:
– Modalità inattiva: il termostato è stato inattivo per un intervallo di
tempo impostato. Tutti i pulsanti e i segmenti sul display, ad
eccezione delle due frecce, sono attenuati.
– Modalità attiva: il termostato è attivo, ma non esegue variazioni. Il
display mostra il setpoint calcolato o la temperatura ambiente
corrente.
– Modalità setpoint: questa modalità viene attivata premendo una
delle due frecce quando il termostato è in modalità Attiva. Il display
mostra il setpoint calcolato o la regolazione setpoint corrente
impostata dall'utente.
Questo prodotto è provvisto di marchio CE. Per ulteriori informazioni,
visitare il sito www.regincontrols.com.
Contatti
AB Regin, Box 116, 428 22 Kållered, Svezia
Tel: +46 31 720 02 00, Fax: +46 31 720 02 50
www.regincontrols.com, info@regincontrols.com
RCFD-230C 6
