TTC40F
5
i
Diese Anleitung vor Montage und Anschluss des
Produktes bitte durchlesen
ANLEITUNG
TTC40F
DE
Begrenzungsgeber
Klemme 5 und 6. Polaritätsunabhängig. Niederspannung
Bei der Raumtemperaturregelung kann die Zulufttemperatur be-
grenzt werden. Der Begrenzungsfühler wird im Zuluftkanal nach dem
Heizregister angebracht. Die gewünschte Funktion wird mit Hilfe der
Funktionsschalter 2 und 3 eingestellt. Gewünschte Begrenzungstem-
peraturen werden mit den Potentiometern Min und Max eingestellt.
Abb 7: Begrenzungsfühler
Achtung: TG-K360 ist zu verwenden.
Triac-Regler für die stufenlose Steuerung von
Elektrowärme
TTC40F ist ein stufenloser Dreiphasen-Leistungsregler mit automa-
tischer Spannungsanpassung für die Steuerung von Elektroheizregis-
tern. Der Regler arbeitet stufenlos durch zeitproportionale Steuerung,
d. h., das Verhältnis zwischen Ein- und Ausschaltdauer wird an den
vorliegenden Leistungsbedarf angepaßt. TTC40F ist vor allem für
die Anwendung zusammen mit TG-Fühlern von Regin entweder für
Zuluft- oder Raumtemperaturregelung vorgesehen. Bei Raumtem-
peraturregelung kann die Zulufttemperatur nach oben und/oder
nach unten hin begrenzt werden. TTC40F kann für die Steuerung
sowohl symmetrischer Heizregistern in Sternschaltung als auch sym-
metrischer oder asymmetrischer Heizregistern in Dreieckschaltung
verwendet werden.
TTC40Fist auf Grund des Arbeitsprinzips nicht für die Regelung von
Lampen oder Motoren geeignet.
Installation
TTC40F auf einer DIN-Schiene in einem Schaltschrank oder in einem
anderen Gehäuse montieren.
TTC40F senkrecht mit dem Text richtig herum montieren.
Schutzart: IP20
Umgebungstemperatur: 0-40 °C. Nicht kondensierend
Achtung: TTC40F gibt bei voller Leistung ca. 70 W Verlustwärmel-
eistung ab, die durch Kühlung abgeführt werden muß.
Anschluß
Versorgungsspannung
Klemme L1 Ein, L2 Ein, L3 Ein.
Spannung: 210...255 oder 380...415 V AC, 50...60 Hz
mit automatischer Spannungsanpassung
Max. Strom: 40 A/Phase
1
1
1
3
2 3
4 5 6
7
8
9
L1
L2
L3
L3
L2
L1

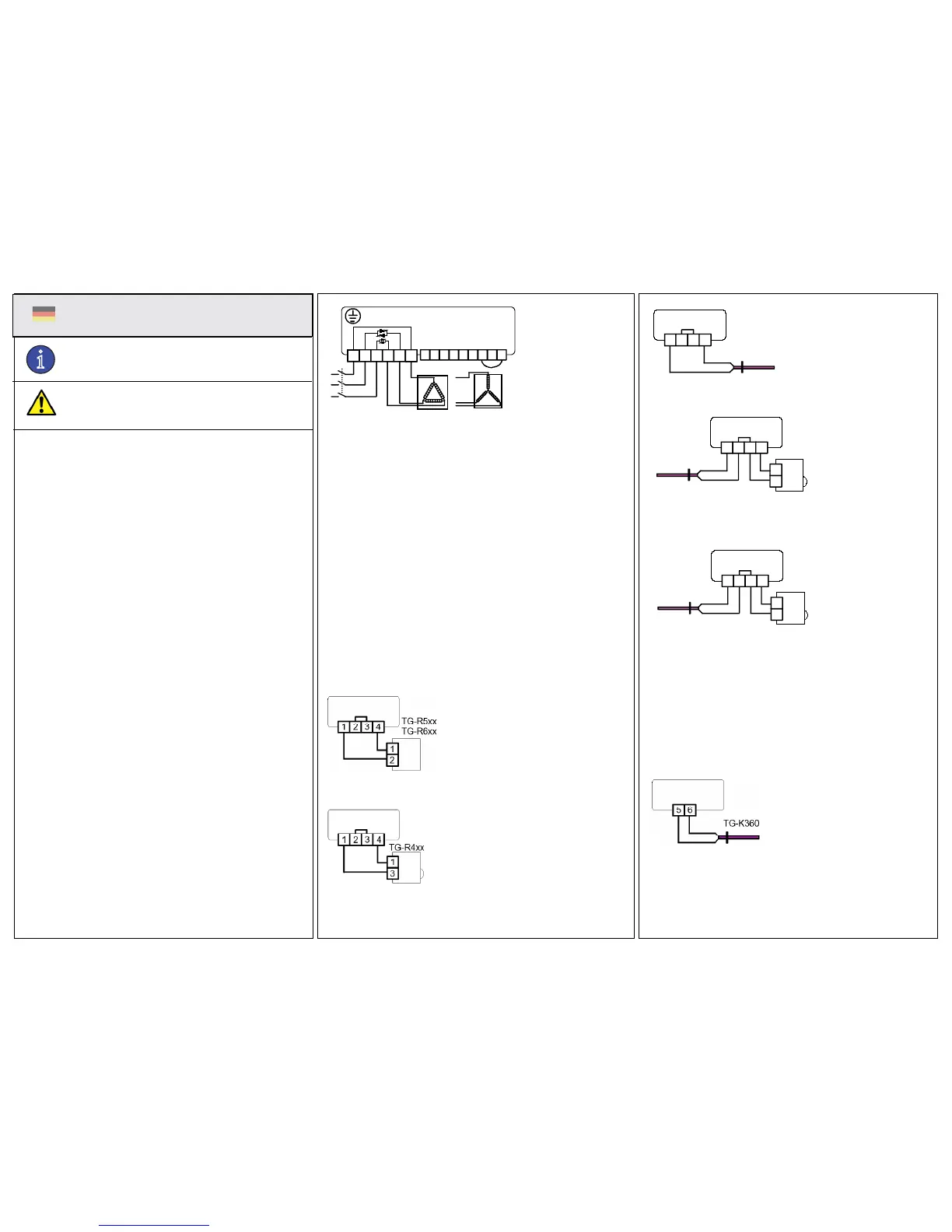

Abb 1: Versorgungsspannung. und Last
Achtung: Die Versorgungsspannung zu TTC40F muß über einen allpoli-
gen Schalter mit einem Kontaktabstand > 3 mm erfolgen.
Achtung: TTC40F muß geerdet werden.
Last
Klemme L1 Aus, L2 Aus, L3 Aus.
Resistive Drehstromheizung ohne Nullanschluß
Max. Belastung: 5300 W/Phase bei 230 V Hauptspannung (40 A)
9200 W/Phase bei 400 V Hauptspannung (40 A)
Min. Belastung: 530 W/Phase bei 230 V Hauptspannung (4 A)
920 W/Phase bei 400 V Hauptspannung (4 A)
Hauptfühler und ext. Sollwert (Abb. 2...6)
Klemme 1 und 4. Polaritätsunabhängig. Niederspannung.
Achtung: Klemme 2 und 3 sind intern miteinander verbunden und dienen
zur Vereinfachung der Verdrahtung, wenn ein externes Sollwertpotentiom-
eter verwendet wird.
Achtung: Die Wahl zwischen internem und externem Sollwertpotentiom-
eter erfolgt mit Funktionsschalter 1.
Dieses Symbol macht auf eventuelle Gefahren bei der
Handhabung des Produkts und der in der Dokumen-
tation nachzulesenden Maßnahmen aufmerksam.
Abb 2: Raumfühler TG-R530 oder TG-R3xx bei ext. Sollwertgeber
Abb 3: Raumfühler TG-R430 bei ext. Sollwert und Fühler
1
2
TG-K3xx
TG-G1xx
3 4
12
3
2
TG-K3xx
TG-G1xx
TG-R4xx
3 4
12
2
1
TG-K3xx
TG-G1xx
TBI-xx
3
4
Abb 6: Ext., seperater Fühler bei Verwendung von einem TBI-xx als
ext. Sollwertpoti
Abb 4: Boden- oder Kanalfühler bei int. Sollwert
Abb 5: Ext., seperater Fühler bei Verwendung des TG-R4xx als
externer Sollwert
