MONTAGE
Le non-respect de ces instructions peut entraîner des détériorations de la technique de raccordement, des dommages matériels
sur l'outillage et des dommages corporels !

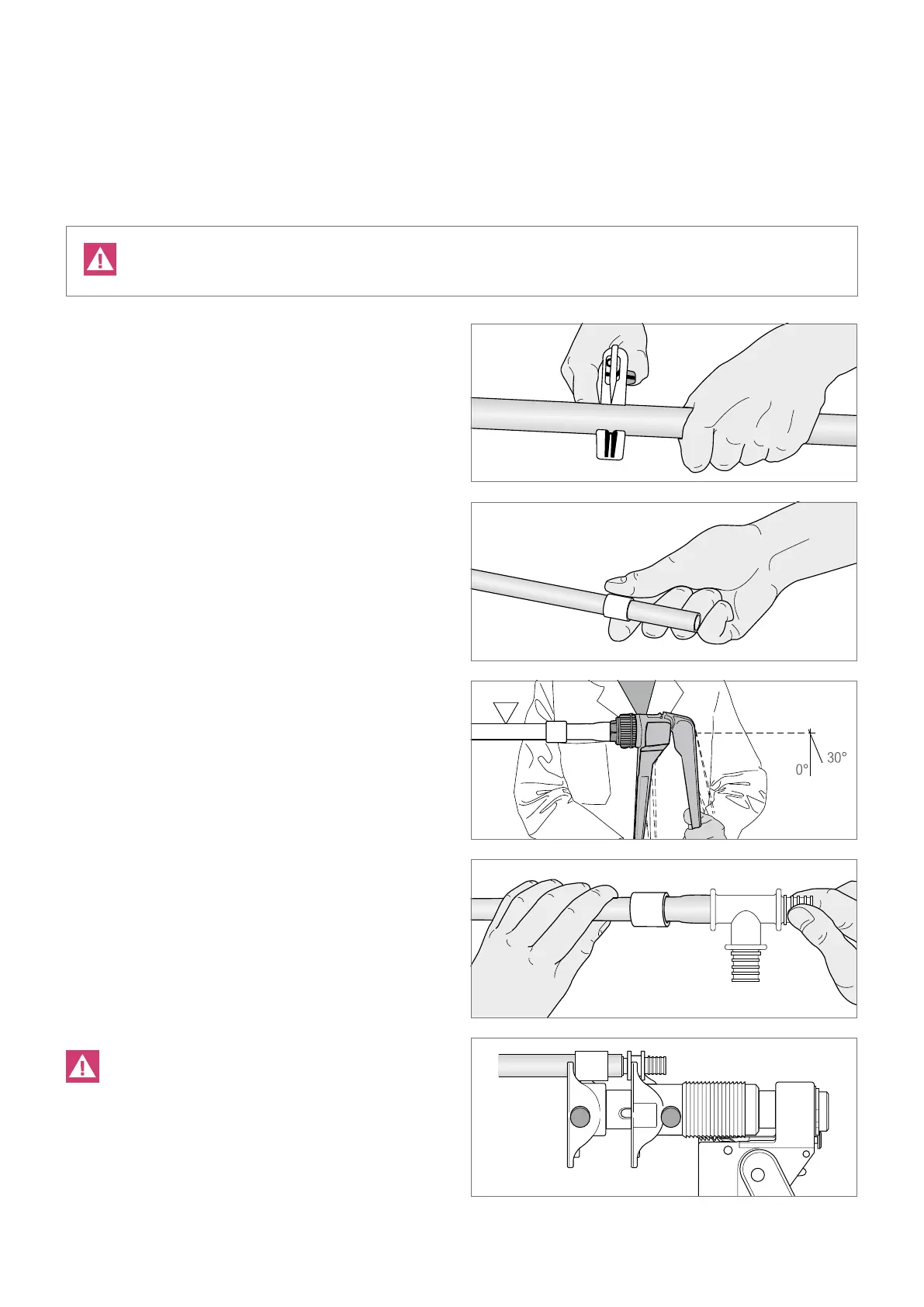

1. Couper le tube à la longueur souhaitée, à angle droit et sans bavu-
re à l’aide du coupe-tube.
Attention :
Tenir le tube en respectant une distance de sécurité avec l’outillage.
Ne pas utiliser de scies ou d'outils comparables !
2. Glisser la bague à sertir sur le tube
Attention :
La bague à sertir en métal doit être positionnée de telle sorte que le
chanfrein interne soit du coté du raccord !
3. Expandre le tube à l’aide de la pince à évaser QC :
Tourner le tube d’un angle de 30°, expandre à nouveau.
Attention ! La distance minimale entre la tête d’expansion et la bague
à sertir doit être équivalente à deux fois la longueur de la bague.
4. Insérer le raccord sur le tube jusqu’à la butée. Après peu de temps,
le raccord est solidement fixé sur le tube (effet mémoire).
Attention :
Toutes les nervures d’étanchéité doivent être recouvertes. Le raccord
peut tomber du tube jusqu’à ce que l’effet mémoire soit entièrement
terminer ! Veiller à ce que le raccord soit bien droit !
Insérer complètement le raccord à créer dans l’outil à sertir.
Attention :
Garder le raccord et l’outillage dans le même axe. L’outil doit être ap-
pliqué sur toute la surface et à angle droit !
