ISTRUZIONI DI MONTAGGIO
Il mancato rispetto delle presenti istruzioni può comportare danni all’apparato tecnico di collegamento, all’utensile e alle persone!

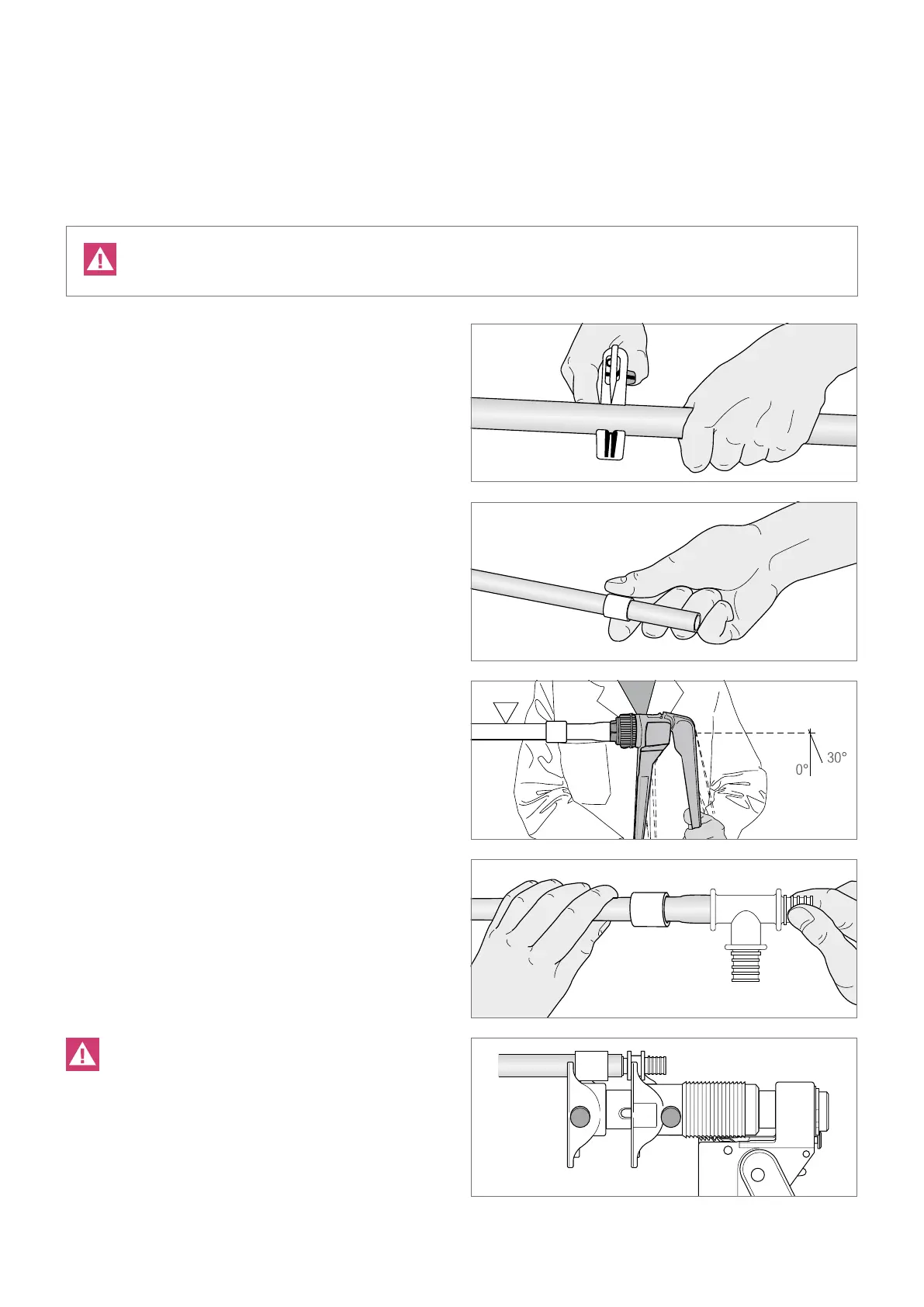

1. Portare il tubo alla misura desiderata operando un taglio perpendi-
colare all’asse mediante una cesoia apposita, provvedendo a rimuo-
vere la bava.
Attenzione:
Far presa con la mano a debita distanza dall’attrezzo. Non impiegare
seghe e simili!
2. Spingere il manicotto autobloccante lungo il tubo.
Attenzione:
In caso di manicotti autobloccanti in metallo la bisellatura interna deve
essere rivolta verso il collegamento!
3. Allargamento mediante pinza espansore QC:
allargare il tubo per due volte ruotandolo di 30°.
Fare attenzione alla distanza minima (lunghezza del manicotto autob-
loccante) tra l’espansore e il manicotto autobloccante.
4. Inserire il raccordo nel tubo fino all’arresto! Dopo poco tempo si re-
alizza una salda connessione tra raccordo e tubo (effetto memory).
Attenzione:
Tutti i labbri di tenuta devono essere ricoperti! Prima dell’instaurazione
completa dell’effetto memory il raccordo può cadere dal tubo! Control-
lare il posizionamento corretto del raccordo!
Inserire il collegamento da realizzare completamente nell’att-
rezzo di compressione.
Attenzione:
Non inclinare. L’utensile va usato ad angolo retto e in appoggio con
l’intera superficie.
