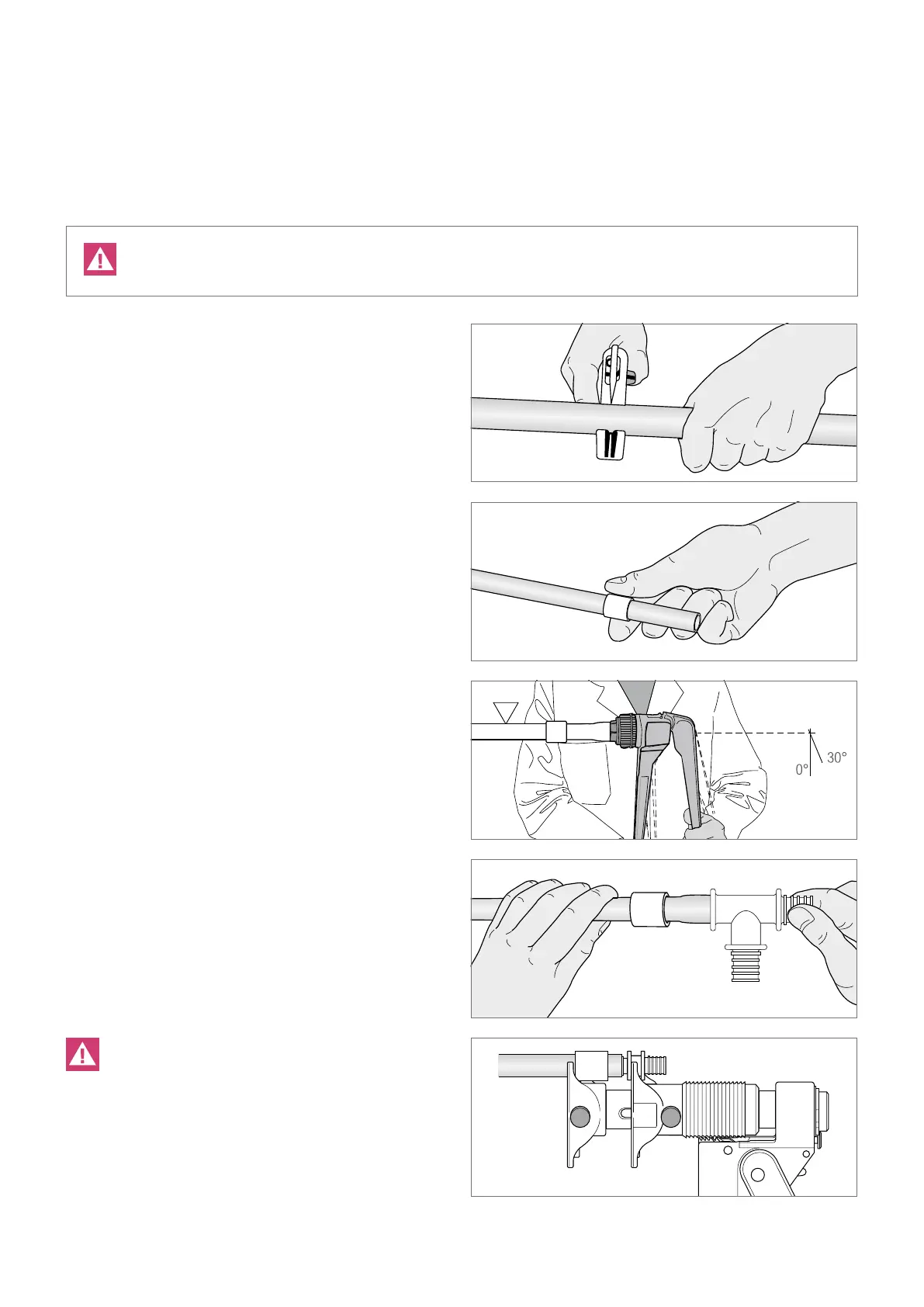

MONTAGEABLAUF
Bei Nichtbeachtung dieser Anweisung kann dies zu Beschädigungen an der Verbindungstechnik zu Sachschäden am Werkzeug
und zu Personenschäden führen!
1. Rohr mittels Rohrschere gratfrei und rechtwinklig auf das ge-
wünschte Maß ablängen.
Achtung:
Haltehand mit Sicherheitsabstand vom Werkzeug. Keine Sägen o. ä.
verwenden!
2. Schiebehülse über das Rohr schieben.
Achtung:
Bei Schiebehülsen aus Metall muss die innere Anfasung zur Verbin-
dung zeigen!
3. Aufweiten mittels Aufweitzange QC:
Rohr zweimal um 30° versetzt aufweiten.
Achten Sie dabei auf den Mindestabstand (zwei Schiebehülsenlängen)
zwischen Aufweitkopf und Schiebehülse.
4. Fitting in das Rohr bis zum Anschlag einstecken. Nach kurzer Zeit
sitzt der Fitting im Rohr fest (Memory Effekt).
Achtung:
Alle Dichtrippen müssen überdeckt sein. Bis Memory Effekt vollständig
einsetzt, kann der Fitting aus dem Rohr fallen! Auf geraden Sitz des
Fitting achten!
Die zu erstellende Verbindung in das Verpresswerkzeug
vollständig einsetzen.
Achtung:
Nicht verkanten. Werkzeug muss vollflächig und im rechten Winkel
angesetzt werden.
