46
www.remingtonpowertools.com

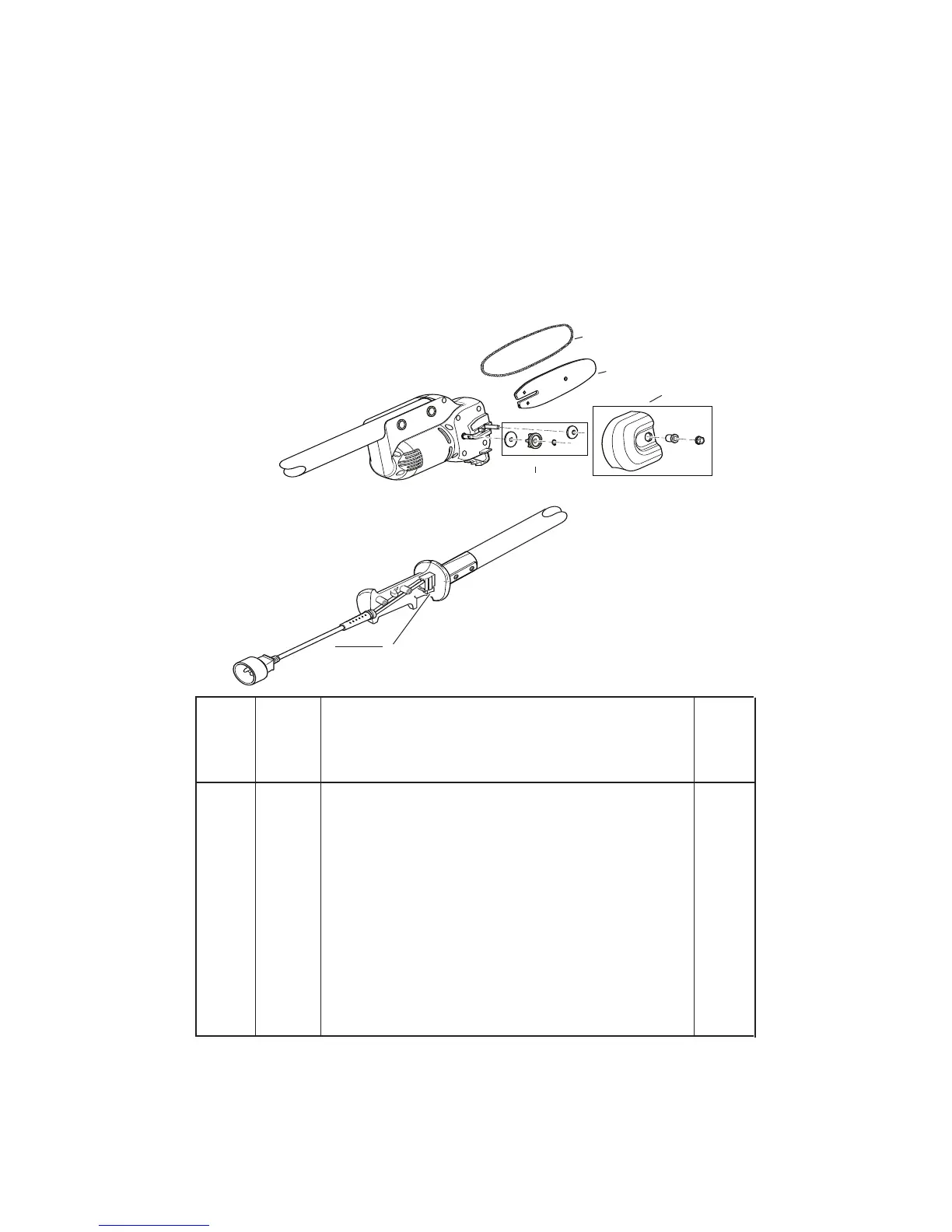

ILLUSTRATED PARTS BREAKDOWN/DESGLOSE ILUSTRADO
DE PARTES/SCHÉMA DES PIÈCES
MODEL/MODELO/MODÈLE DPS-1: 111409-01
This list contains replaceable parts used in your Pole Saw. When ordering parts, be sure to provide the correct model number
(from the model plate), then the part number and description of the desired part.
Esta lista contiene partes reemplazables y que se utilizan en su Sierra de Pértiga. Cuando solicite repuestos, asegúrese de facilitar
lo número correcto del modelo (de la placa del modelo), luego el número de parte y la descripción de la parte deseada.
La présente liste énumère les différentes pièces remplaçables qu’utilise votre scie à perche. Pour commander une pièce,
ne manquez pas de fournir le bons numéro de modèle et numéro de série de votre scie (que vous trouverez sur sa plaque
signalétique), puis le numéro et la description de la pièce désirée.
KEY NO./ PART NO./
NÚMERO NÚMERO
CLAVE/N° DE PARTE/ QTY./
DE N° DE CANTI-
DAD/
RENVOI PIÈCE DESCRIPTION/DESCRIPCIÓN/DESCRIPTION QTÉ
1 6SC Chain, Saw (6")/Cadena de la sierra (6 pulgadas)/Scie mécanique (6 po) 1
2 6SB Guide Bar, 6"/Barra guía de 6 pulgadas/Barre de guidage 6 po 1
3 122518-01 Kit, Sprocket Cover/Includes: Sprocket Cover, 1/4” Flange Nut, Sprocket Cover 1
Bushing
Juego, cubre-piñón/Incluye: Cubierta de la rueda dentada, Tuerca de 1/4 de,
Pulg. con reborde, Buje de la tapa de la rueda dentada
Trousse, couvercle de pignon/Comprend: Carter du pignon, Écrou à bride 1/4 po
Bague du couvercle de pignon
4 122520-01 Kit, Internal Gear/Includes: Belleville Tooth Washer, 5/16” Retaining Ring, 1
Sprocket Gear, Flat Washer
Juego, engranajes internos/Incluye: Arandela Belleville dentada, Anillo de,
retención de 5/16 Pulg., Rueda dentada, Arandela plana
Trousse, engrenages intérieurs/Comprend: Rondelle Belleville dentelée,
Segment de retenue 5/16 po, Engrenage du pignon, Rondelle plate
5 122519-01 Kit, Lock-Off Switch/Includes: Lock-Off Switch, Shrouded Cord 1
Juego, interruptor destrabador/Incluye: Interruptor con Bloqueo, Cordón con
recubrimiento
Trousse, système de verrouillage de gâchette/Comprend: Commutateur de
verrouillage d’interdiction, Corde renforcée
1
2
3
4
5
