3/20
D
A4
A5a A5b
A6
A7
A8

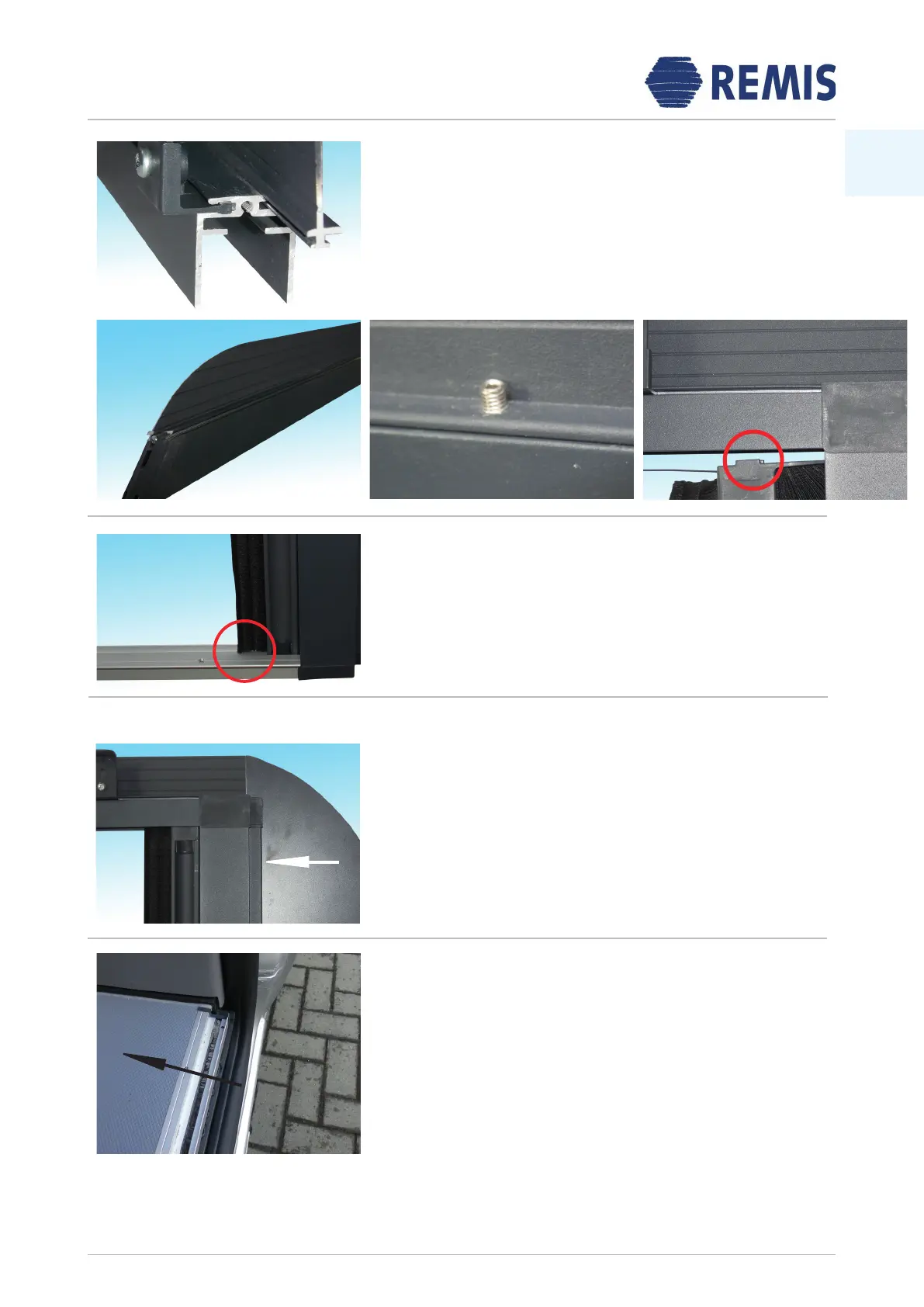

A4+A5+A6:
Schieben Sie den Befestigungswinkel gemäß Bild A5 in die dafür vorge-
sehene Nut bevor Sie die Rahmenecke mit der Führung verschrauben.
Achten Sie dabei darauf, dass die Steckblende in der Bürstennut der
Rahmen ecke liegt und die Schnur über dem Kopfstück geführt wird
(siehe Bild A7).
Verwenden Sie hierfür die Linsenkopfschraube 2,9x19mm.
A7:
Verschrauben Sie die untere Rahmenecke mit dem Kassettenprol mit
der Linsenkopfschraube 2,9x19mm. Positionieren Sie die Grifeiste so,
dass das untere Kopfstück der Grifeiste in das Bodenprol und das
obere Kopfstück in die obere Führung greift. Achten Sie auch hier dar-
auf, dass die Schnur über das Kopfstück geführt wird.
A8:
Drücken Sie die Blende mit der Rundung nach oben zeigend in die
Kassettennut und xieren Sie sie gegebenenfalls mit einem Klebe
streifen. Die Blende muss dabei oben bündig zur Rahmenecke
positioniert sein.
Schritt 3: (Montage der Insektenschutztür)
A9
A9:
Zuerst muss das Trittbrett (siehe Skizzen) eingebaut werden. Anschlie-
ßend richten Sie die Bodenschiene aus. Die Endkappe sollte hierbei von
innen gegen die Seite der Trittstufe drücken.
