6/20

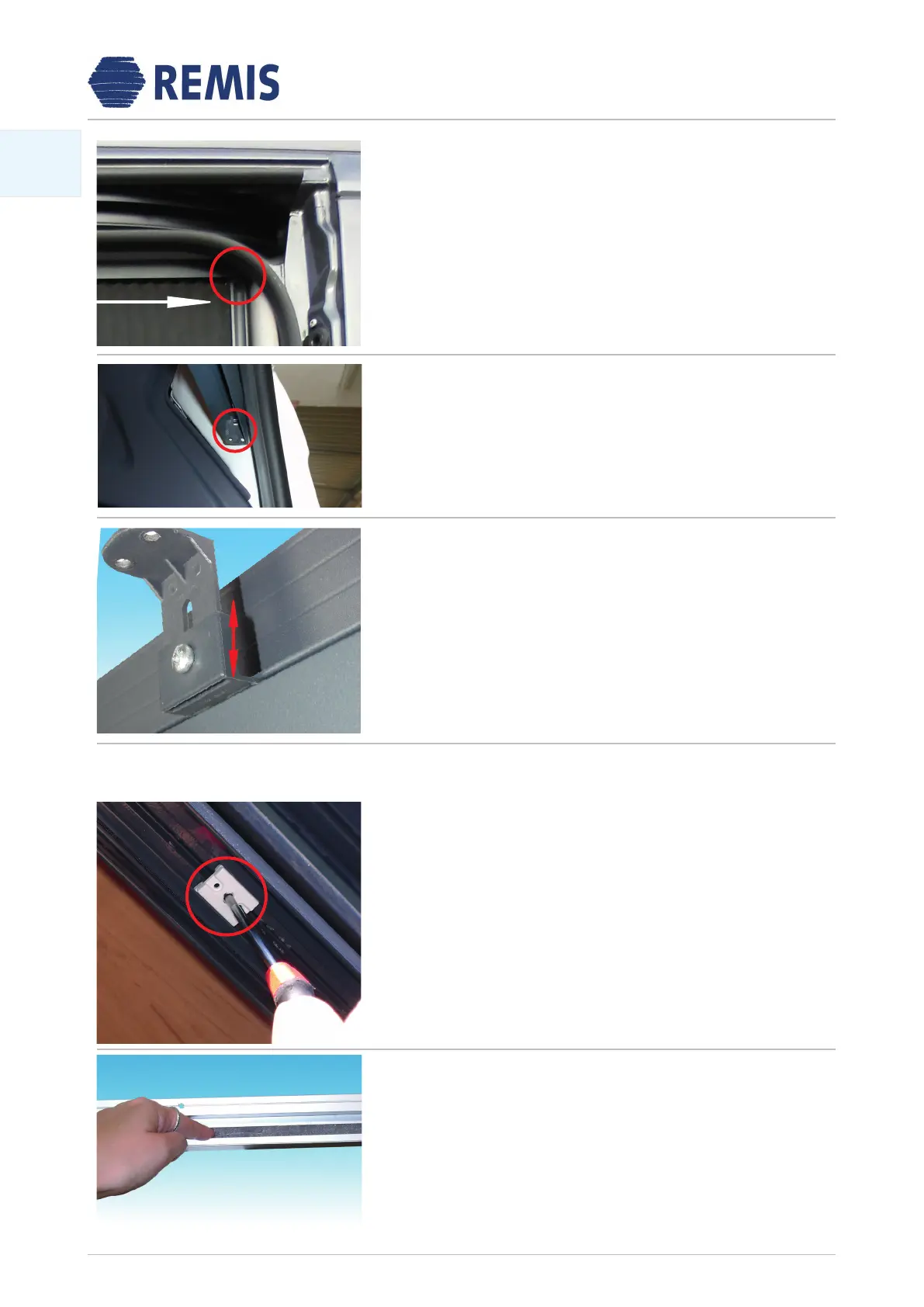

A16:
Bringen Sie die Insektenschutztür wieder in Ruheposition und schrau-
ben Sie die obere Führungsschiene an der markierten Position mit den
Halrundkopfschrauben (B) 3,5x16mm fest.
A15:
Ziehen Sie die Insektenschutztür zu und markieren Sie die sich dadurch
ergebende Position der Endkappe des oberen Führungsprols. Achten
Sie darauf, dass die Führungsschiene parallel zur Türdichtung ausgerich-
tet ist.
A15
A17
A17:
Befestigen Sie im Anschluss den Befestigungswinkel dem Möbelbau. Je
nach Möbelbau kann die Schraubenlänge variieren. Wählen Sie hierfür
eine entsprechende Länge der Halbrundkopfschraube (C) 3,5mm aus.
Um die Höhe des Befestigungswinkels einzustellen, lösen Sie die
Schraube ein wenig und positionieren Sie den Winkel in der gewünsch-
ten Höhe. Ziehen Sie nun die Schraube wieder an.
A20
A20:
Um zunächst die Position des Schnurspanners im Bodenprol festzu-
stellen, gehen Sie vorsichtig mit dem Finger zwischen den Bürsten des
Bodenprols entlang. Der Schnurspanner bendet sich im unteren
Kanal des Bodenprols und wird von den Bürsten verdeckt.
A19
A18+A19:
Um die Schnurspannung einzustellen, lösen Sie den Gewindestift im
Schnurspanner, der im oberen Führungsprol sitzt, mit einem kleinen
Innensechskant 1,5mm. Ziehen Sie nun den Schnurspanner in Richtung
Grifeiste, um ihn stärker zu spannen, oder in die entgegengesetzte
Richtung, um die Spannung zu lösen. Drehen Sie den Gewindestift
wieder fest.
Schritt 4: (Einstellung der Schnurspannung falls erforderlich)
D
A16
