REMS Tornado 2000 - Page 22

2000 / 2010 / 2020
1 Zylinderschraube Fillister head screw Vis à tête cylindrique Vite a testa cilindrica 081060
2 Zentrierring Centering ring Bague de centrage Anello di centraggio 341003R
3 Flachrundschraube Saucer head screw Vis à tête bombée Bullone a testa bombata 083059
6 Verstellscheibe Adjusting disk Rondelle de réglage Piastra di regolazione 341002R
7 Schneidbacken Dies Peignes Cuscinetti
(siehe Preisliste) (see price list) (voir liste de prix) (vedi listino prezzi)
8 Druckfeder Pressure spring Ressort de compression Molla di compressione 341009
9 Stahlkugel Steel ball Bille d’acier Sfera di acciaio 057047
10 Druckfeder Pressure spring Ressort de compression Molla di compressione 371002
–– Schneidbackenhalter mont. Die holder mounted Porte peignes monté Porta cuscinetti montato
Pos. 9 – 13, 15 – 17 und 21 Pos. 9 – 13, 15 – 17 and 21 Pos. 9 – 13, 15 – 17 et 21 Pos. 9 – 13, 15 – 17 e 21 341015R
12 Tülle Socket Passe-câble Boccola 351026
13 Kunststoffschlauch Plastic hose Tuyau en matière plastique Tubo flessible 044020-0150
16 Bolzen Bolt Axe Bullone 341005
17 Stopfen Plug Bouchon Tappo 341014
19 Druckfeder Pressure spring Ressort de compression Molla di compressione 341010
20 Stahlkugel Steel ball Bille d’acier Sfera di acciaio 057051
21 Buchse Bush Douille Boccola 381012R
–– Schließstück mont. Locking piece mounted Pièce de fermeture monté Blocchetto porta leva chiusura mont.
Pos. 21, 22 und 24 Pos. 21, 22 and 24 Pos. 21, 22 et 24 Pos. 21, 22 e 24 341020
23 Flachkopfschraube Countersunk screw Vis à tête platé Vite a testa cilindrica 083042
24 Gummipuffer Rubber buffer Tampon en caoutchouc Paracolpi di gomma 341012
25 Scheibe Washer Rondelle Disco 341008
26 Klemmhebel Clamping lever Levier de serrage Leva di serraggio 071011
27 Druckfeder Pressure spring Ressort de compression Molla di compressione 952324
28 Kugelknopf Knob Bouton sphérique Pomello 071006
–– Schließ- und Öffnungshebel Closing and opening lever Levier de fermeture et Leva di chiusura e apertura
kompl. R compl. R ouverture compl. R compl. R
Pos. 28 – 34 Pos. 28 – 34 Pos. 28 – 34 Pos. 28 – 34 341025RR
–– Schließ- und Öffnungshebel Closing and opening lever Levier de fermeture et Leva di chiusura e apertura
kompl. NPT compl. NPT ouverture compl. NPT compl. NPT
Pos. 28 – 34 Pos. 28 – 34 Pos. 28 – 34 Pos. 28 – 34 341025RNPT
30 Zylinderstift Straight pin Tige cylindrique Spina cilindrica 088050
31 Druckfeder Pressure spring Ressort de compression Molla di compressione 341018
32 Stahlkugel Steel ball Bille d’acier Sfera di acciaio 057056
33 Längenanschlag R Length stop R Butée longitudinale R Arresto longitudinale R 341017R
Längenanschlag NPT Length stop NPT Butée longitudinale NPT Arresto longitudinale NPT 341021R
35 Druckfeder Pressure spring Ressort de compression Molla di compressione 341016
2000 / 2010 / 2020 / 3000 / 3010 / 3020 / 4000 / 4010 / 4020

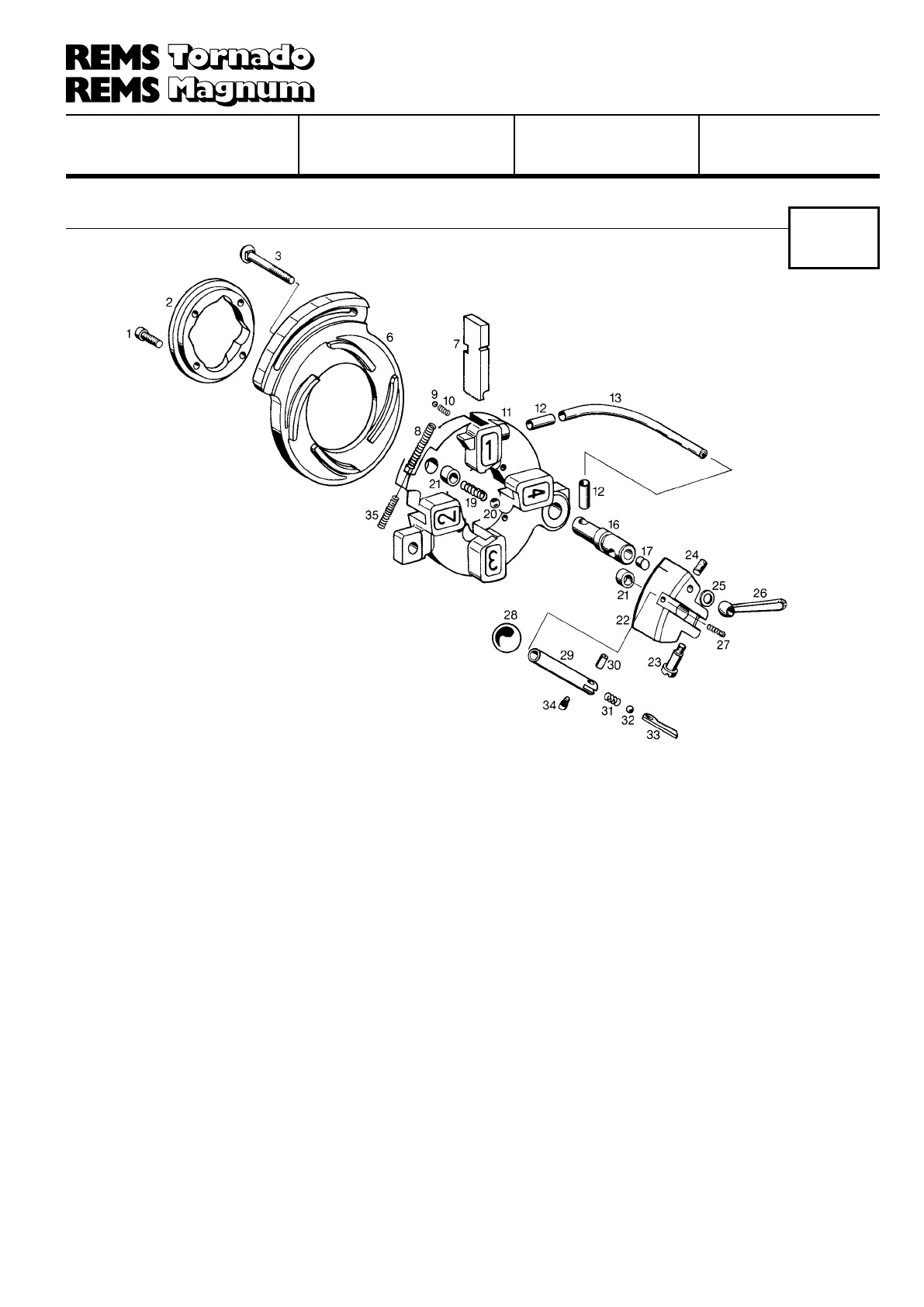

Teileverzeichnis Spare parts list Liste des pièces Elenco dei pezzi
Aktueller Stand Latest version Situation actuelle Ultimo aggiornamento
siehe www.rems.de see www.rems.de voir www.rems.de vedi www.rems.de
deu Schneidkopf eng Die head fra Tête de filetage ita Bussola
Tornado
Magnum 2000
Magnum 2010
Magnum 2020
