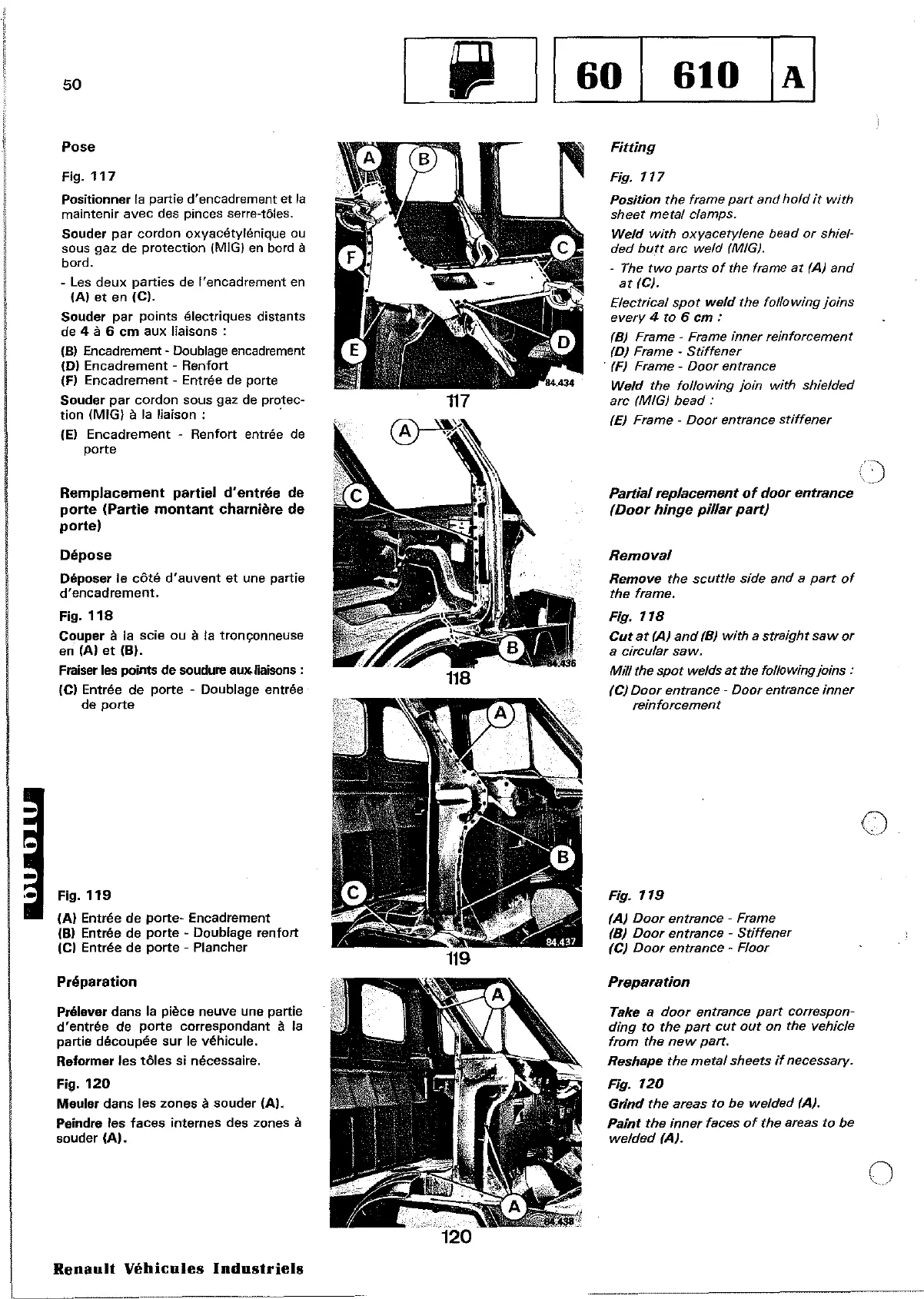

50
_6_10_~
Pose
Fig.
117
Positionner
la
partie d'encadrement
et
la
maintenir
avec
des
pinces serre-tôles.
Souder
par
cordon
oxyacétylénique
ou
sous
gaz
de
protection
(MIG) en bord à
bord.
- Les
deux
parties de l'encadrement
en
(AI
et
en (Cl.
Souder
par
points
électriques distants
de 4
à 6
cm
aux liaisons :
(B) Encadrement - Doublage encadrement
(0)
Encadrement
-
Renfort
(F)
Encadrement
- Entrée de porte
Souder
par
cordon
sous gaz de protec-
tion (MIG) à
la
liaison:
.
(E)
Encadrement
-
Renfort
entrée de
porte
Remplacement
partiel
d'entrée
de
porte
(Partie
montant
charnière
de
portel
Dépose
Déposer
le
côté
d'auvent
et
une partie
d'encadrement.
Fig.
118
Couper
à la
scie
ou
à la tronçonneuse
en
(A)
et
(B).
Fraiser les points
de
soudure aux.liaisons :
(CI Entrée de porte - Doublage entrée
de
porte
Fig.
119
(A)
Entrée
de
porte- Encadrement
(BI
Entrée de
porte
- Doublage renfort
(CI Entrée de porte - Plancher
Préparation
Prélever dans la pièce neuve une partie
d'entrée
de
porte
correspondant
à la
partie
découpée
sur
le véhicule.
Reformer
les
tôles
si nécessaire.
Fig.
120
Meuler
dans
les
zones à
souder
(A).
Peindre les
faces
internes des zones à
souder
(A).
Renault
Véhicules
Industriels
117
~>~
"
119
Fitting
Fig.
117
Position
the frame
part
and
hold
it
with
sheet
metal
clamps.
Weld
with
oxyacetylene
bead
or
shiel-
ded
butt
arc weld (MIG).
- The
two
parts
of
the frame
at
(A)
and
at
(C).
Electrical
spot
weld
the
fol/owing
joins
every
4
ta
6
cm
:
(8) Frame
~
Frame
inner
rein
forcement
(D)
Frame·
Stiffener
. (F) Frame -
Door
entrance
Weld the following
join
with shielded
arc
(MIG) bead :
(E)
Frame -
Door
entrance
stiffener
Partial
replacement
of
door
entrance
(Door
hinge
pi/lar
part)
Removal
Remove
the
scuttle
side
and
a
part
of
the
frame.
Fig.
118
Cut
at
(A)
and
(8)
with
a straight
saw
or
a
circular
saw.
Mill
the
spot
welds
at
the following
joins:
(C)
Door
entrance -
Door
entrance
;nner
rein
forcement
Fig.
119
(A)
Door
entrance
- Frame
(B)
Door
entrance -
Stiffener
(C)
Door
entrance
R Floor
Preparation
Take a
door
entrance
part
correspon-
ding
ta
the
part
cut
out
on
the vehicle
from
the
new
part.
Reshape
the
metal
sheets
if
necessary.
Fig.
120
Grind
the
areas
to
be
welded
(A).
Paint
the
inner
faces
of
the
areas
to
be
welded
(A).
o
o
