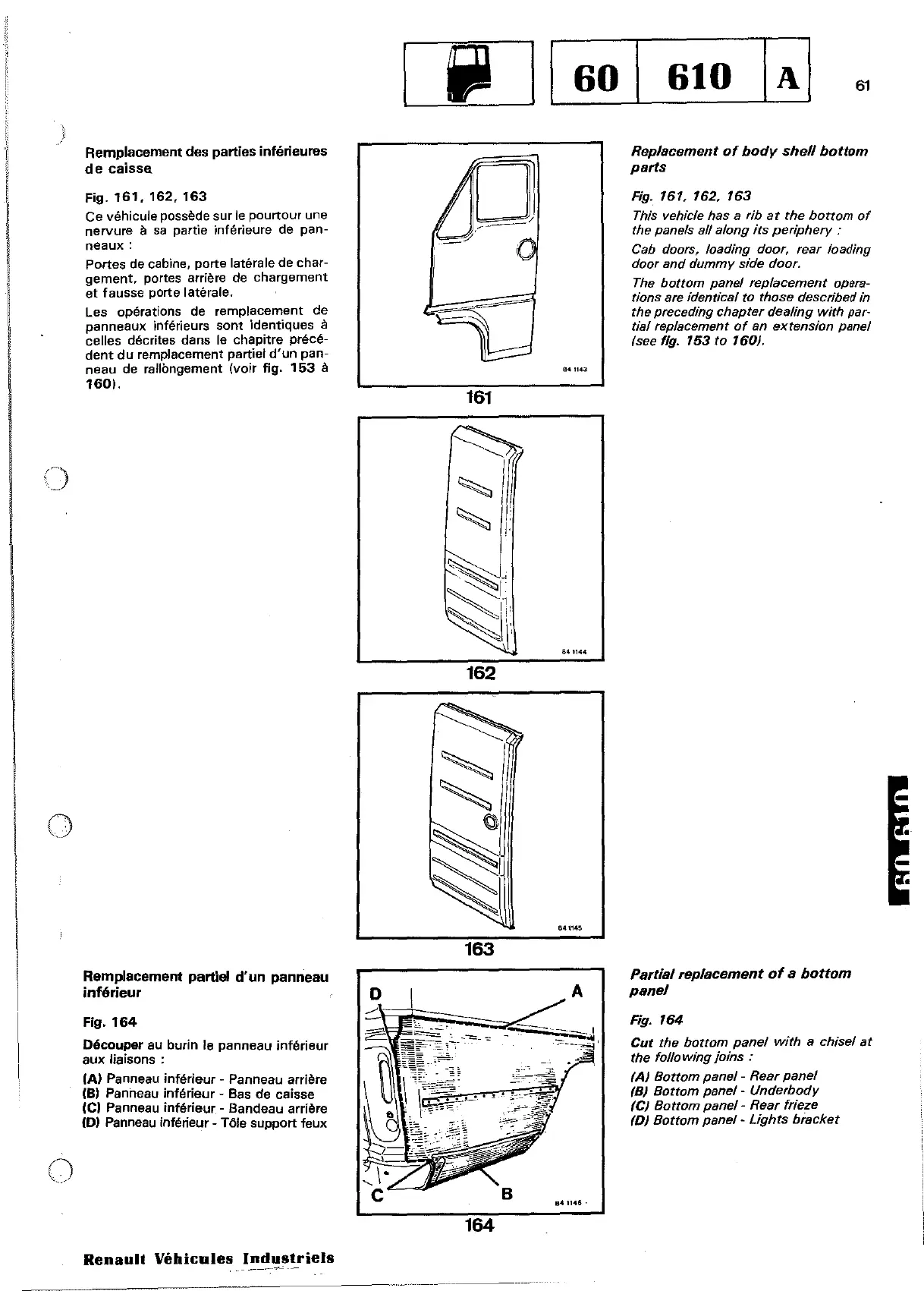

Remplacement des parties inférieures
de caisse
Fig. 161. 162. 163
Ce véhicule possède sur le pourtour une
nervure à sa partie inférieure de pan-
neaux :
Portes de cabine, porte latérale de char-
gement, portes arrière de chargement
et fausse porte latérale.
Les opérations de remplacement de
panneaux inférieurs sont identiques à
celles décrites dans le chapitre précé-
dent du remplacement partiel d'un pan-
neau de rallongement (voir fig. 153 à
1601.
~
,_'Y 0
,-
~~
.---'
e.--
841143
161
Replacement of body shell bottom
parts
Fig. 161, 162. 163
This vehicle has a rib at the bottom of
the panels ail along ifs periphery :
Cab
doors, loading daor, rear loading
daor and dummy side door.
The bottom panel replacement opera-
tions are identical to thase described in
the preceding chapter dealing with par-
tia/ replacement of an extension panel
Isee fig.
153 to 1601.
641144
162
Fig. 164
Cut the bottom panel with a chisel at
the folio wing joins :
(A) Bottom panel- Rear panel
(B) Bottom panel - Underbody
(C) Bottom panel- Rear frieze
(0) Bottom panel - Lights bracket
Partial replacement of a bottom
panel
~
~
~I
~\
641145
163
0
A
....-
Remplacement partiel d'un panneau
inférieur
Fig. 164
Découper au burin le panneau inférieur
aux liaisons:
(A) Panneau inférieur - Panneau arrière
(B) Panneau
inférieur - Bas de caisse
(CI Panneau
inférieur - Bandeau arrière
lOI Panneau inférieur - T Ole support feux
o
0
'.···
<.
164
