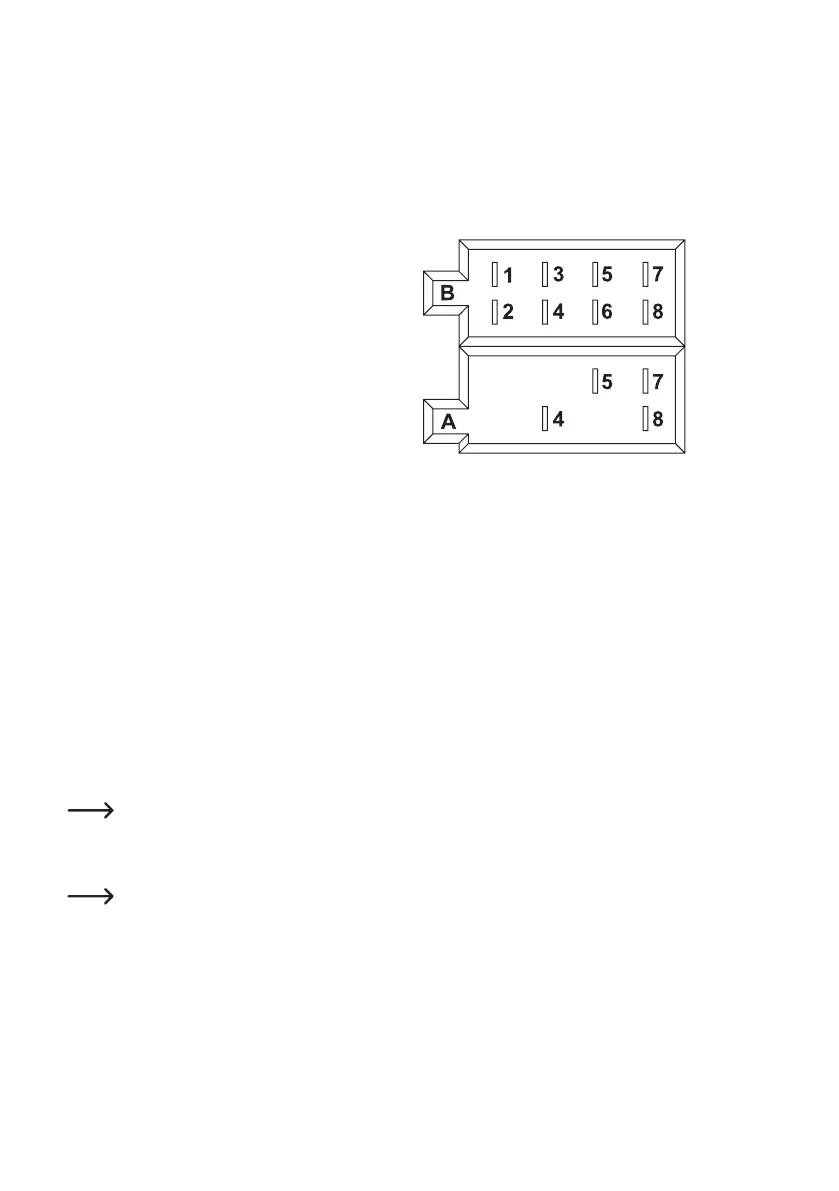

Connecteur modulaire B (raccordement des haut-parleurs)
1 Haut-parleur arrière droit (+)
2 Haut-parleur arrière droit (-)
3 Haut-parleur avant droit (+)
4 Haut-parleur avant droit (-)
5 Haut-parleur avant gauche (+)
6 Haut-parleur avant gauche (-)
7 Haut-parleur arrière gauche (+)
8 Haut-parleur arrière gauche (-)
Connecteur modulaire A (alimentation électrique)
1 non affecté
2 non affecté
3 non affecté
4 Courant continu +12 V
5 Sortiedecommandedel’antenne
6 non affecté
7 Allumage +12 V
8 Masse
• La prise Courant continu +12 V (4) doit être raccordée à un câble qui fournit en permanence un courant
+12 V, également lorsque le contact est coupé (borne 30 du réseau de bord). Cette prise permet de mémoriser les
réglagesdel’utilisateur,l’heure,etc.
• La sortie de commande d’antenne (5) délivre à l’appareil sous tension une tension de +12 V.Ce câble peut
être utilisé pour l’alimentation électrique d’une antenne électrique ainsi que comme tension de seuil pour un
amplicateurdevoiture.
• La connexion Contact +12 V (7) doit être raccordée à une ligne uniquement sous tension +12 V lorsque le contact
est allumé (borne 15 du réseau de bord).
N’effectuezpasunbranchementsurlecourantcontinu.Labatteriedebordrisqueraitsinondesedécharger
encasd’immobilisationprolongéeduvéhicule.
• La connexion Masse (8) est raccordée à la carrosserie du véhicule.
La technologie de collage de plus en plus utilisée et les composants métalliques vernis ont pour effet de
limiter la conductivité électrique. Toutes les pièces en métal ne conviennent donc pas comme terre.
