19 |
Le régulateur compare la température mesurée par la
sonde capteur S1 à celle mesurée par la sonde réservoir
S2 (réservoir 1).
Dès que la différence de température est supérieure à la
valeur définie pour la mise en marche de la pompe (R1),
celle-ci est activée et le circuit solaire commence à chauffer.
La vitesse de la pompe est réglée de façon à atteindre la
différence de température définie. Lorsque la différence
de température entre les sondes S3 et S2 est supérieure
à la valeur définie pour la mise en marche de la pompe
secondaire (échangeur externe), celle-ci est activée (R3).
Le chauffage du réservoir se réalise à travers une fonc-
tion d'échange de chaleur supplémentaire. La vanne (R4)
est réglée sur le milieu du réservoir lorsqu'elle n'est pas
sous-tension.
Lorsque la différence de température entre les sondes S5
et S7 est supérieure la valeur d'activation définie, le régula-
teur commence à chauffer la partie supérieure à la valeur
nominale.
S3
S1
S5
S7
(V1)
R4
R3
R1
S2
S1
1234 5678910 11 12 13 14 15 16
S2 S3 S4 S5 S6 S7 S8
R4
R5
IP20
R5
N
R1-R4
100 ... 240 V~
50-60 Hz
T4A
1 (1) A (100 ... 240) V~
4 (1) A 240 V~
4 (1) A 24V
R5
R3
R2
R1
L' L
Temp. Sensor
RPD
N
Isolate mains before removing cover!
Vor Öffnen Gerät spannungslos schalten!
Use ground common terminal block
Masse-Sammelklemme benutzen
Use neutral conductor common terminal block
Neutralleiter-Sammelklemme benutzen!
Use PE Common terminal block
Schutzleiter-Sammelklemme benutzen
VFD
S9
V40
S10
V40
PWMA
0-10V
PWMB
0-10V
PWMC
0-10V
PWMD
0-10V
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
CS10 VBus
DeltaSol
®
BX+ V2
KIOTO Clear Energy AG
A - 9300 St. Veit a.d. Glan
Speicher
1

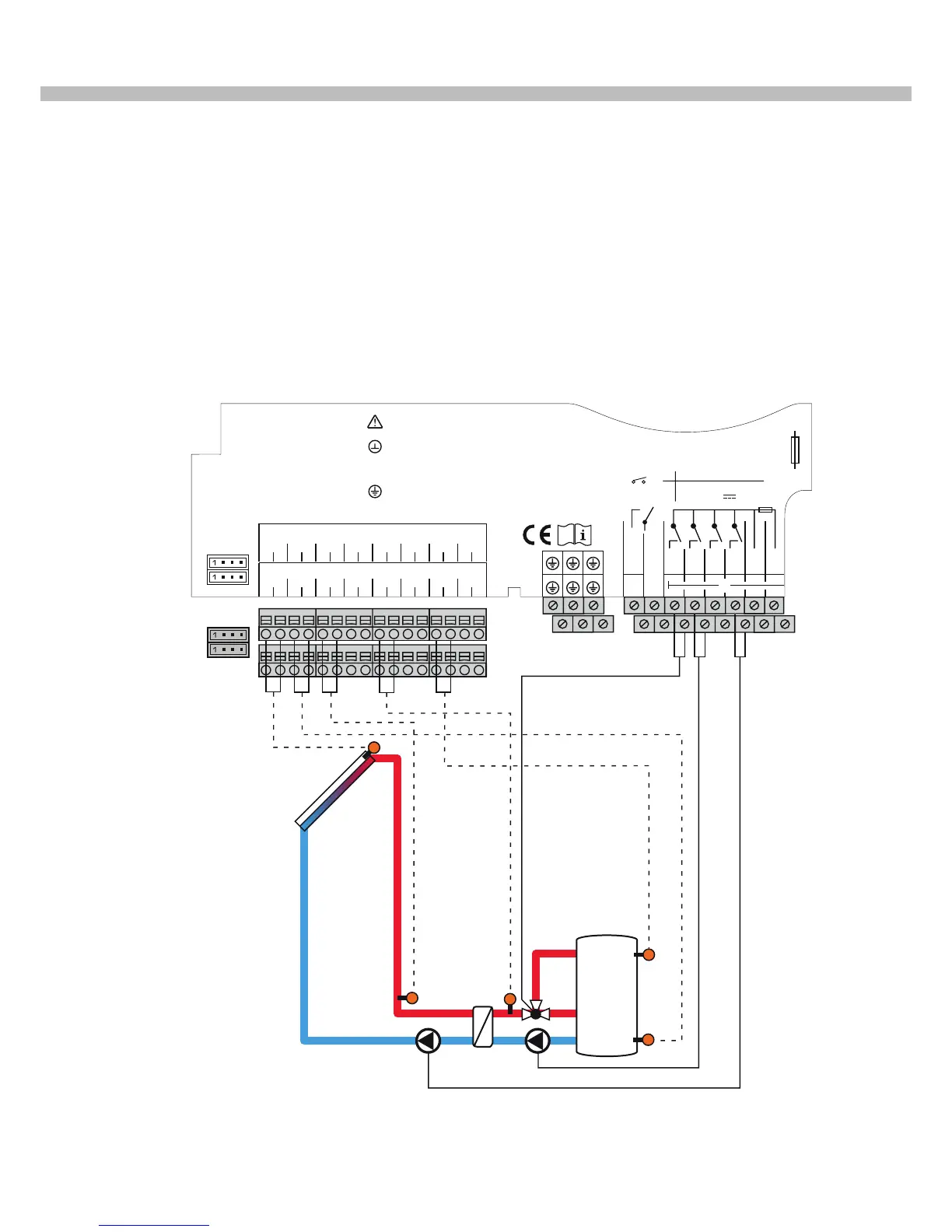

1. Description du système : module de chauffage stratifié - schéma de base (numéro
du schéma 001 / 011)
Note : En cas de sélection du schéma 011, il est nécessaire de brancher la pompe R1 sur l'entrée PWM A et la pompe
R3 sur PWM C.
Réservoir
1
