| 20
Dans ce schéma, un réservoir supplémentaire (réservoir 2)
est intégré dans le circuit solaire pour le chauffage d'eau.
Ce réservoir est le réservoir prioritaire par rapport au
réservoir stratifié (réservoir 1). Le régulateur vérifie si la
différence de température entre les sondes S1 et S4 est
suffisamment élevée pour commencer le chauffage.
Le réservoir 2 commence à chauffer jusqu'à ce que la dif-
férence de température soit inférieure à la valeur définie
ou que la température maximale soit atteinte. Après cela le
régulateur vérifie si les conditions d'activation du chauffage
du réservoir stratifié sont satisfaites.
Le chauffage alterné des réservoirs commence.

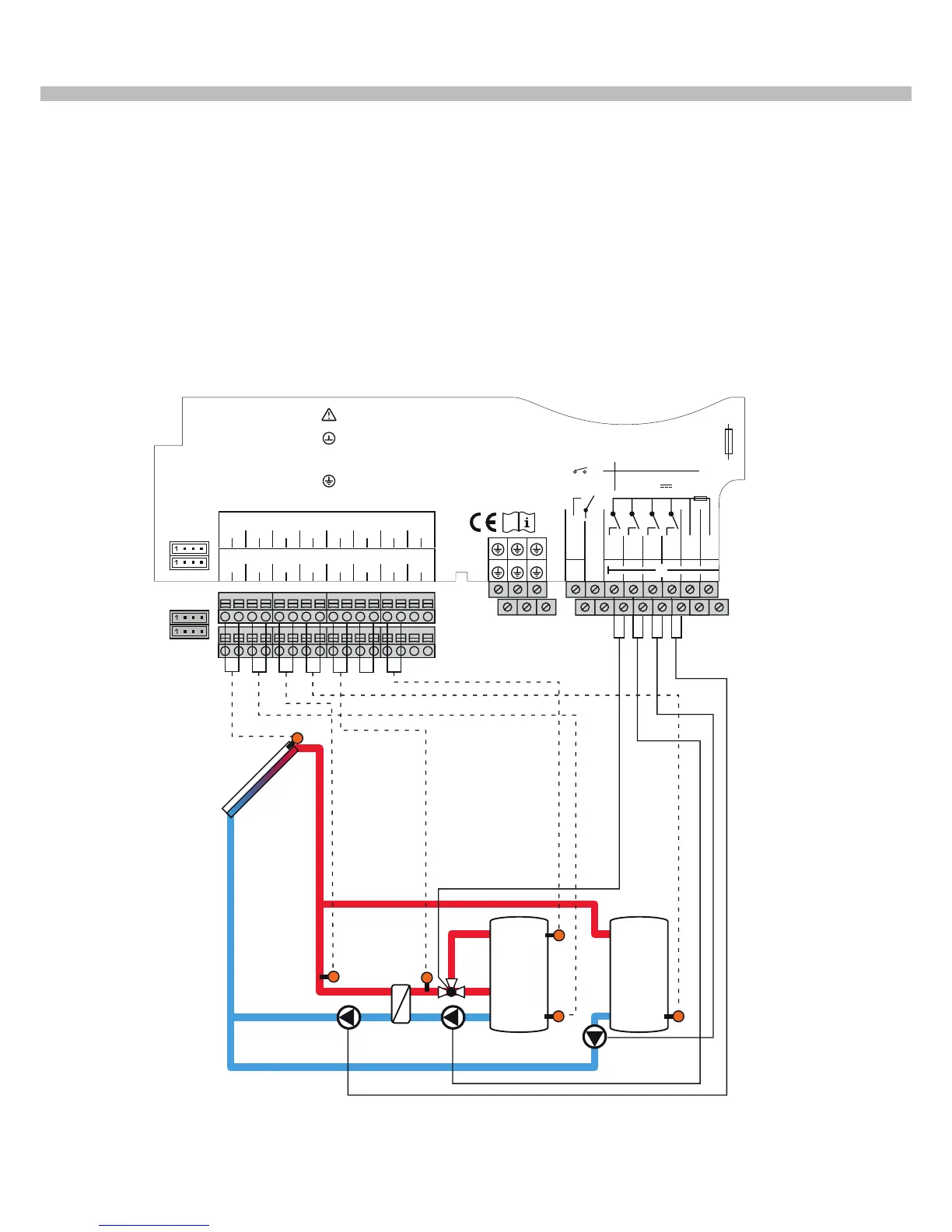

2. Description du système : module de chauffage stratifié - schéma de base avec un gé-
nérateur d'eau chaude (chaudière) (numéro du schéma 002 / 012)
S1
S3 S5
S7
R4
(V1)
R3
R2
R1
S2
S4
WW-
Boiler
WW-
Boiler
Speicher
1
S1
1234 5678910 11 12 13 14 15 16
S2 S3 S4 S5 S6 S7 S8
R4
R5
IP20
R5
N
R1-R4
100 ... 240 V~
50-60 Hz
T4A
1 (1) A (100 ... 240) V~
4 (1) A 240 V~
4 (1) A 24V
R5
R3
R2
R1
L' L
Temp. Sensor
RPD
N
Isolate mains before removing cover!
Vor Öffnen Gerät spannungslos schalten!
Use ground common terminal block
Masse-Sammelklemme benutzen
Use neutral conductor common terminal block
Neutralleiter-Sammelklemme benutzen!
Use PE Common terminal block
Schutzleiter-Sammelklemme benutzen
VFD
S9
V40
S10
V40
PWMA
0-10V
PWMB
0-10V
PWMC
0-10V
PWMD
0-10V
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
CS10 VBus
DeltaSol
®
BX+ V2
KIOTO Clear Energy AG
A - 9300 St. Veit a.d. Glan
Note : En cas de sélection du schéma 012, il est nécessaire de brancher la pompe R1 sur l'entrée PWM A, la pompe R3
sur PWM C et la pompe R2 sur PWM B.
Réser-
voir 1
Chaudière
ECS
