29 |

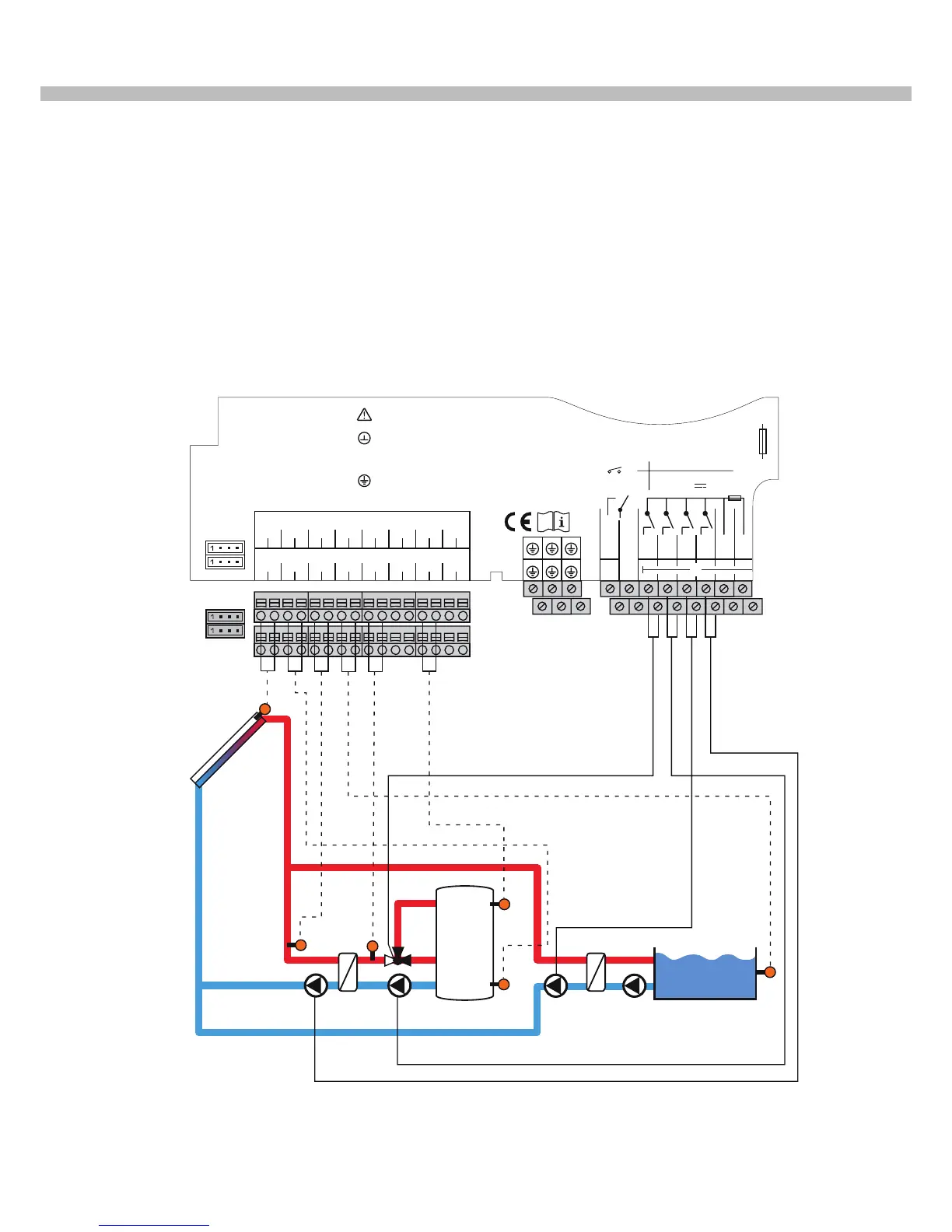

En este esquema, se ha integrado una piscina en el circuito
solar mediante un intercambiador de calor. En este caso,
el depósito de capas estratificadas tiene prioridad. Sólo
cuando no sea posible más carga, cambiará el controlador
a cargar la piscina.
El relé 2 (R2) puede utilizarse como una señal de control,
por ejemplo, para activar un contactor externo que con-
trola la bomba de carga adicional de la piscina.
3. Descripción del esquema de un sistema de estratificación por capas con Pis-
cina adicional (esquema número 003 / 013)
S1
S3 S5
S7
S4
R4
(V1)
R3
R2
R1
S2
S1
1234 5678910 11 12 13 14 15 16
S2 S3 S4 S5 S6 S7 S8
R4
R5
IP20
R5
N
R1-R4
100 ... 240 V~
50-60 Hz
T4A
1 (1) A (100 ... 240) V~
4 (1) A 240 V~
4 (1) A 24V
R5
R3
R2
R1
L' L
Temp. Sensor
RPD
N
Isolate mains before removing cover!
Vor Öffnen Gerät spannungslos schalten!
Use ground common terminal block
Masse-Sammelklemme benutzen
Use neutral conductor common terminal block
Neutralleiter-Sammelklemme benutzen!
Use PE Common terminal block
Schutzleiter-Sammelklemme benutzen
VFD
S9
V40
S10
V40
PWMA
0-10V
PWMB
0-10V
PWMC
0-10V
PWMD
0-10V
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
CS10 VBus
DeltaSol
®
BX+ V2
KIOTO Clear Energy AG
A - 9300 St. Veit a.d. Glan
Nota: en el esquema 013, adicionalmente conecte la bomba del primario a R1 y a la entrada PWM A, la bomba del
secundario a R3 y a PWM C y finalmente la bomba de la piscina a R2 y a la salida PWM B.
Dep. 1
Piscina
