DeltaSol
®
BX+ V2
20140710 Kioto_deltasol_bx+_V2_Zusatzheft.mon5s.indd
| 30
El controlador compara las temperaturas en las sondas de
temperatura S1 y S6 con la temperatura en la sonda S2. Si
una de las diferencias de temperatura medidas es superior
a la diferencia de temperatura ajustada de encendido, se
activará la bomba (R1 o R2); calentando el circuito solar
(circuito primario). El controlador tendrá como objetivo
mantener la diferencia de temperatura ajustada. La velo-
cidad de la bomba es controlada en función del diferencial
de temperatura y de la temperatura ajustada.

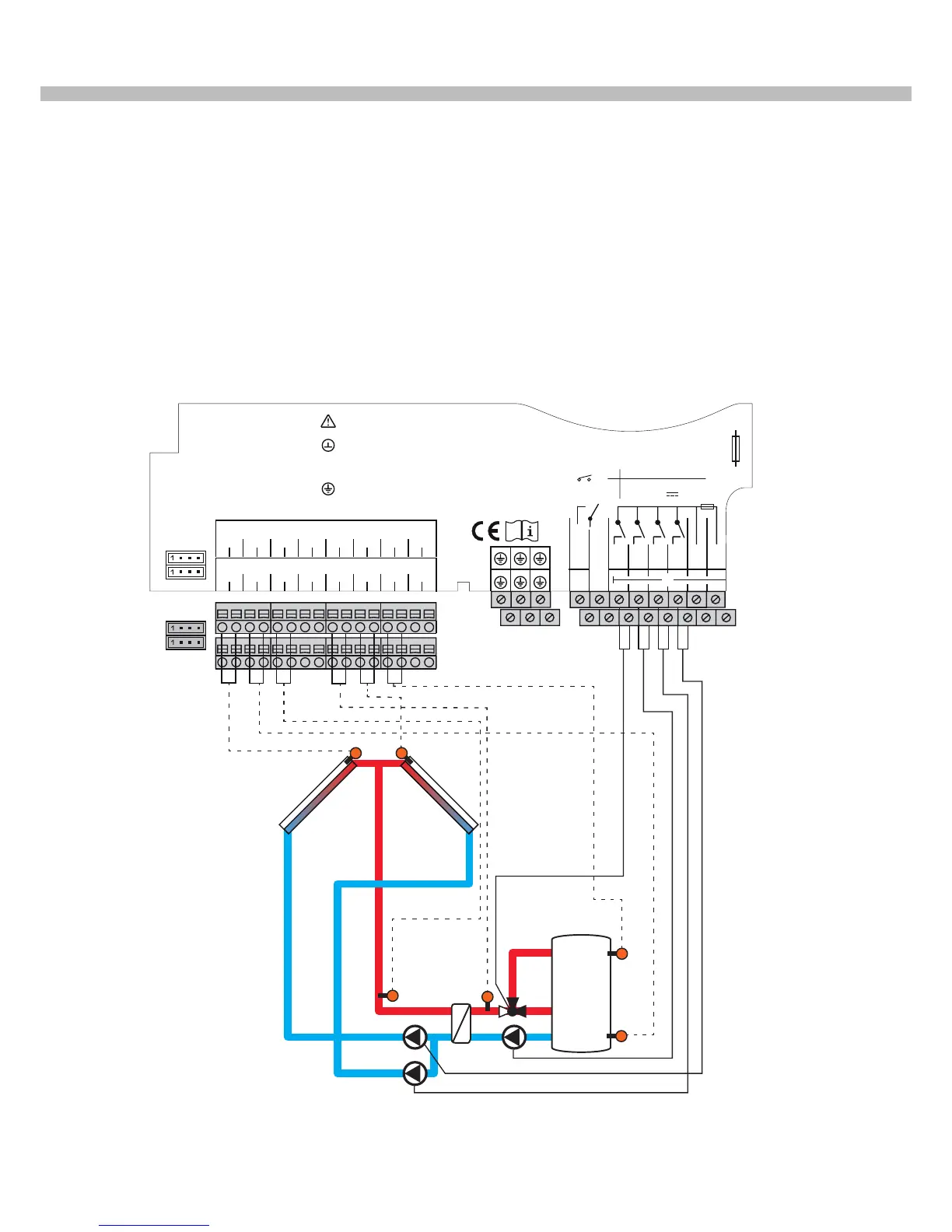

4. Descripción del esquema de un sistema de estratificación por capas con captado-
res en orientaciones Este/ Oeste (esquema número 004 / 014)
Si la diferencia de temperatura entre S3 y S2 supera la dife-
rencia de temperatura de encendido ajustada para la bom-
ba secundaria (intercambiador de calor), la bomba (R3) se
activará. La carga del depósito se controla mediante una
función de intercambio de calor adicional. La válvula (R4)
está normalmente abierta para la carga de la zona central
del depósito.
Si la diferencia de temperatura entre el S5 y S7 es supe-
rior a la diferencia de temperatura encendido ajustada, se
cargará la zona de superior del depósito a la temperatura
ajustada (carga por estratificación).
S1
S6
S3
S5
S7
R4
(V1)
R1
R3
R2
S2
S1
1234 567 8910 11 12 13 14 15 16
S2 S3 S4 S5 S6 S7 S8
R4
R5
IP20
R5
N
R1-R4
100 ... 240 V~
50-60 Hz
T4A
1 (1) A (100 ... 240) V~
4 (1) A 240 V~
4 (1) A 24V
R5
R3
R2
R1
L' L
Temp. Sensor
RPD
N
Isolate mains before removing cover!
Vor Öffnen Gerät spannungslos schalten!
Use ground common terminal block
Masse-Sammelklemme benutzen
Use neutral conductor common terminal block
Neutralleiter-Sammelklemme benutzen!
Use PE Common terminal block
Schutzleiter-Sammelklemme benutzen
VFD
S9
V40
S10
V40
PWMA
0-10V
PWMB
0-10V
PWMC
0-10V
PWMD
0-10V
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
CS10 VBus
DeltaSol
®
BX+ V2
KIOTO Clear Energy AG
A - 9300 St. Veit a.d. Glan
Speicher
1
Nota: en el esquema 014, adicionalmente conecte la bomba del primario (oeste) a R1 y a la entrada PWM A, la bomba
del primario (este) R2 y a la salida PWM B y finalmente la bomba del secundario a R3 y a PWM C
Dep. 1
