3 |

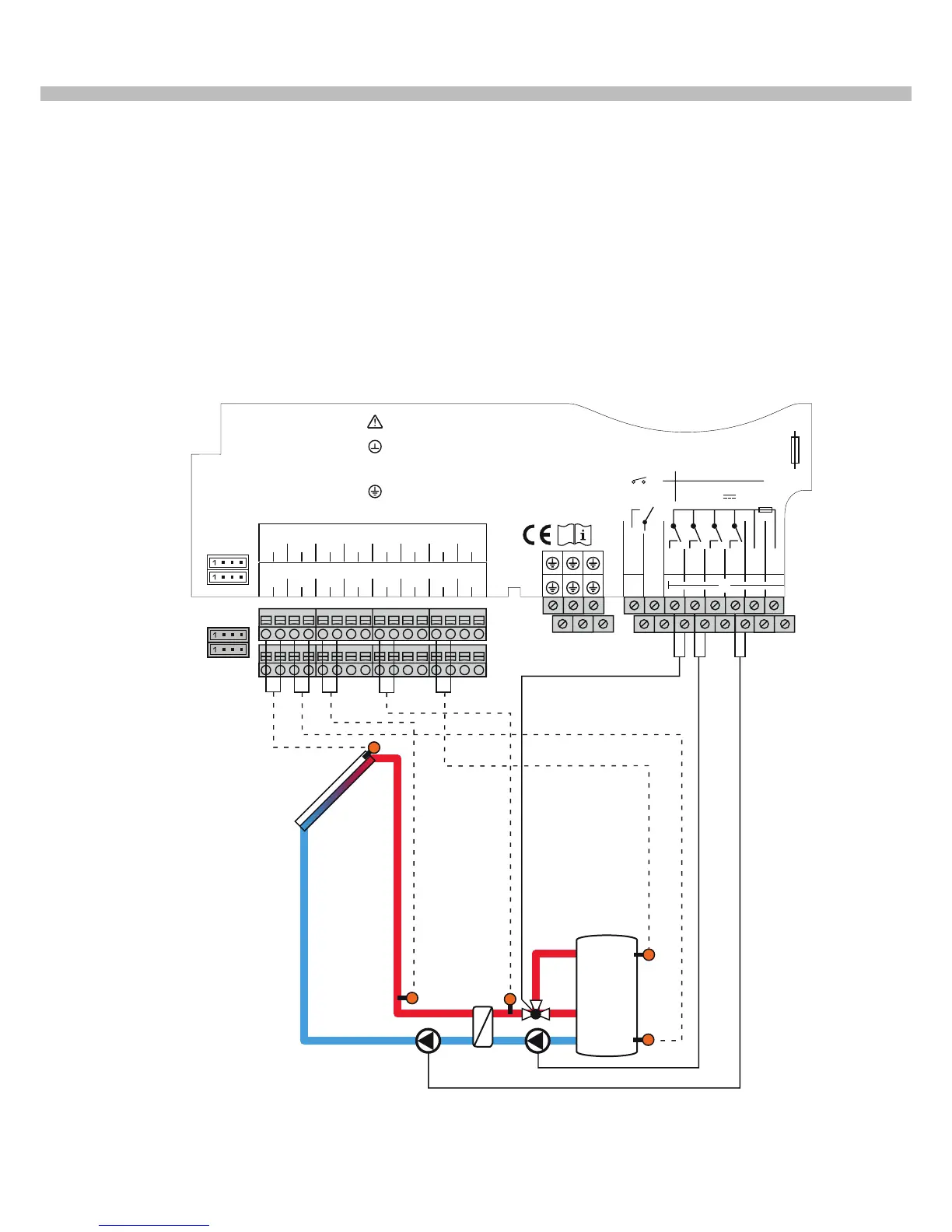

Der Regler vergleicht die Temperatur am Kollektorsensor
S1 mit der Temperatur am Speichersensor S2 (Speicher 1).
Ist die gemessene Temperaturdifferenz größer als der ein-
gestellte Wert für die Einschalttemperaturdifferenz, wird
die Pumpe (R1) in Betrieb genommen; der Solarkreis wird
erwärmt.
Die Drehzahl wird so geregelt, dass die einstellbare Tempe-
raturdifferenz erreicht wird. Wenn die Temperaturdifferenz
zwischen S3 und S2 die eingestellte Einschalttemperaturdif-
ferenz für die Sekundärpumpe (externer Wärmetauscher)
überschreitet, wird die Sekundärpumpe (R3) eingeschaltet.
Über eine zusätzliche Wärmeaustauschfunktion wird die
Beladung des Speichers gesteuert. Im stromlosen Zustand
ist das Ventil (R4) auf den mittleren Speicherbereich ge-
schaltet.
Wenn die Einschalttemperaturdifferenz zwischen S5 und S7
überschritten wird, wird der obere Speicherbereich bis zur
eingestellten Solltemperatur beladen.
S3
S1
S5
S7
(V1)
R4
R3
R1
S2
S1
1234 5678910 11 12 13 14 15 16
S2 S3 S4 S5 S6 S7 S8
R4
R5
IP20
R5
N
R1-R4
100 ... 240 V~
50-60 Hz
T4A
1 (1) A (100 ... 240) V~
4 (1) A 240 V~
4 (1) A 24V
R5
R3
R2
R1
L' L
Temp. Sensor
RPD
N
Isolate mains before removing cover!
Vor Öffnen Gerät spannungslos schalten!
Use ground common terminal block
Masse-Sammelklemme benutzen
Use neutral conductor common terminal block
Neutralleiter-Sammelklemme benutzen!
Use PE Common terminal block
Schutzleiter-Sammelklemme benutzen
VFD
S9
V40
S10
V40
PWMA
0-10V
PWMB
0-10V
PWMC
0-10V
PWMD
0-10V
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
CS10 VBus
DeltaSol
®
BX+ V2
KIOTO Clear Energy AG
A - 9300 St. Veit a.d. Glan
Speicher
1
1. Systembeschreibung Schichtlademodul Grundschema (Schemanummer 001 / 011)
Hinweis: Bei Schema 011 zusätzlich die Pumpe R1 an PWM A und R3 an PWM C anschließen.
