35 |

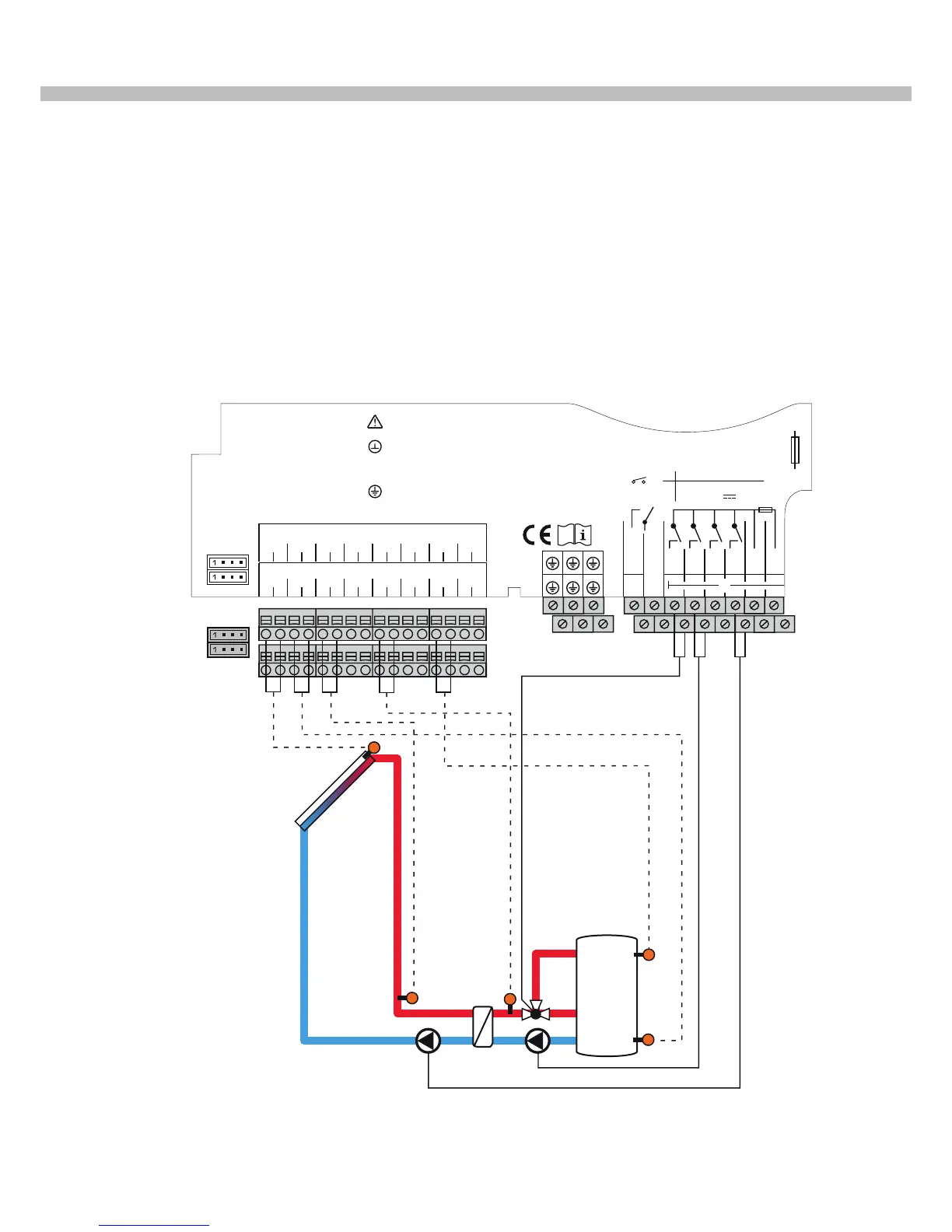

La centralina confronta la temperatura rilevata dalla sonda
S1 posizionata nel collettore con la temperatura rilevata
dalla sonda S2 posizionata nel serbatoio (serbatoio 1).
Se la differenza di temperatura rilevata è maggiore del va-
lore impostato per la differenza di temperatura di attivazio-
ne, la pompa (R1) entra in funzione; il circuito solare viene
riscaldato.
La velocità viene regolata in modo che venga raggiunta la
differenza di temperatura impostabile. Se la differenza di
temperatura fra S3 ed S2 supera la differenza di tempera-
tura d attivazione per la pompa secondaria (scambiatore
di calore esterno), si attiva la pompa secondaria (R3). Il
carico del serbatoio viene controllato tramite una funzio-
ne supplementare dello scambiatore di calore. A corrente
staccata la valvola (R4) posta sulla sezione centrale del ser-
batoio è attivata.
Se viene superata la differenza di temperatura di attivazione
tra S5 ed S7, la sezione superiore del serbatoio viene carica-
ta fino alla temperatura nominale impostata.
S3
S1
S5
S7
(V1)
R4
R3
R1
S2
S1
1234 5678910 11 12 13 14 15 16
S2 S3 S4 S5 S6 S7 S8
R4
R5
IP20
R5
N
R1-R4
100 ... 240 V~
50-60 Hz
T4A
1 (1) A (100 ... 240) V~
4 (1) A 240 V~
4 (1) A 24V
R5
R3
R2
R1
L' L
Temp. Sensor
RPD
N
Isolate mains before removing cover!
Vor Öffnen Gerät spannungslos schalten!
Use ground common terminal block
Masse-Sammelklemme benutzen
Use neutral conductor common terminal block
Neutralleiter-Sammelklemme benutzen!
Use PE Common terminal block
Schutzleiter-Sammelklemme benutzen
VFD
S9
V40
S10
V40
PWMA
0-10V
PWMB
0-10V
PWMC
0-10V
PWMD
0-10V
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
CS10 VBus
DeltaSol
®
BX+ V2
KIOTO Clear Energy AG
A - 9300 St. Veit a.d. Glan
Speicher
1
1. Descrizione del sistema modulo di caricamento a stratificazione schema di base (nu-
mero schema 001/011)
Nota: nello schema 011 collegare inoltre la pompa R1 al PWM A ed R3 al PWM C.
Serbatoio
