Con questo schema è integrato nel circuito solare un ser-
batoio supplementare (serbatoio 2) per la produzione di
ACS.
Questo serbatoio ha la precedenza rispetto al serbatoio a
stratificazione (serbatoio 1). Questo significa che la centra-
lina controlla anzitutto se la differenza di temperatura tra
S1 ed S4 è sufficiente. Successivamente il serbatoio 2 viene
caricato fino a quando la differenza di temperatura non
scende al di sotto del valore impostabile o fino a quando
non viene raggiunta la temperatura massima. In seguito la
centralina controlla se siano soddisfatte le condizioni di at-
tivazione per il caricamento del serbatoio a stratificazione.
I serbatoi vengono caricati alternatamente in base al cari-
camento impostabile.

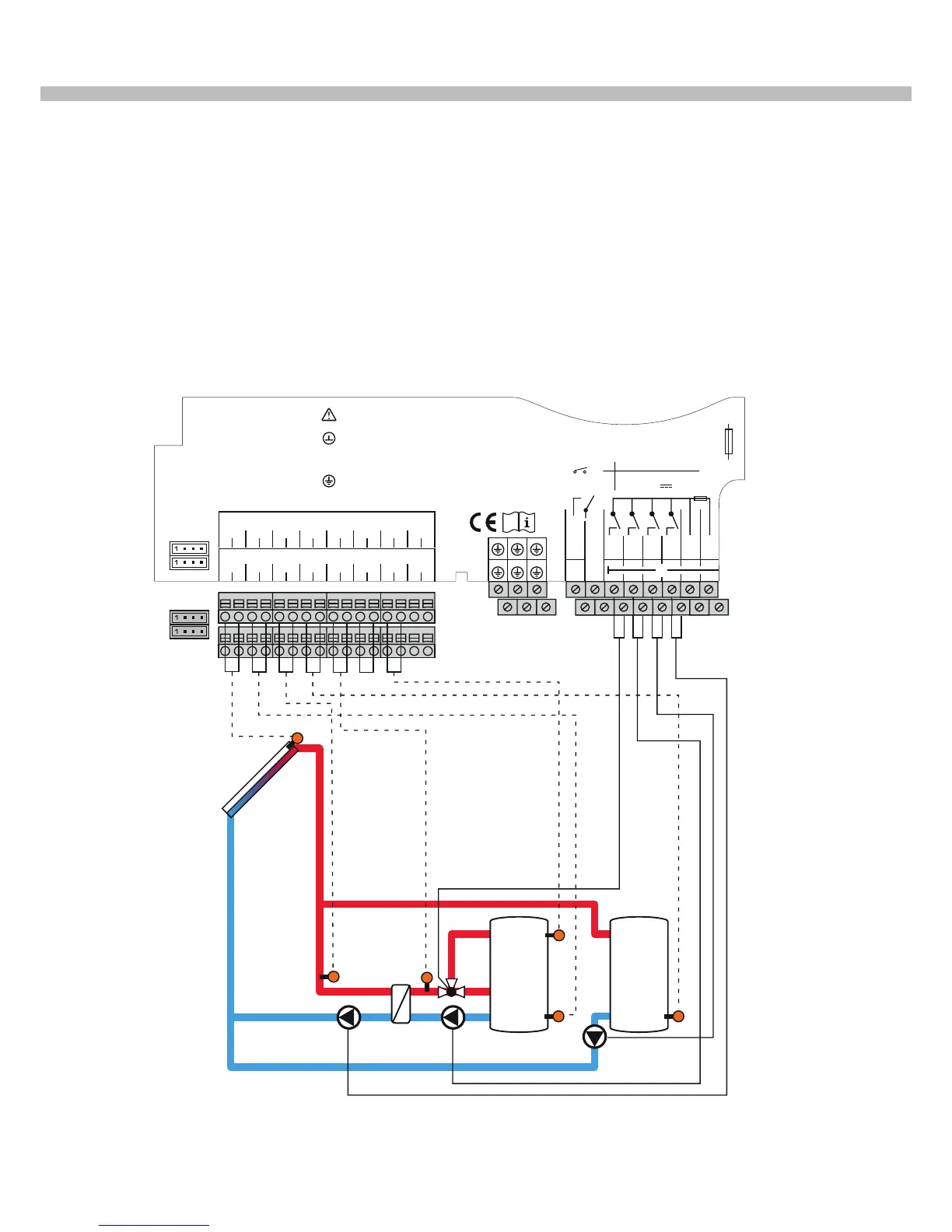

2. Descrizione del sistema modulo di caricamento a stratificazione schema di base con
bollitore esterno supplementare per la produzione di ACS (numero schema 002/012)
S1
S3 S5
S7
R4
(V1)
R3
R2
R1
S2
S4
WW-
Boiler
WW-
Boiler
Speicher
1
S1
1234 5678910 11 12 13 14 15 16
S2 S3 S4 S5 S6 S7 S8
R4 R5
IP20
R5
N
R1-R4
100 ... 240 V~
50-60 Hz
T4A
1 (1) A (100 ... 240) V~
4 (1) A 240 V~
4 (1) A 24V
R5
R3 R2 R1
L' L
Temp. Sensor
RPD
N
Isolate mains before removing cover!
Vor Öffnen Gerät spannungslos schalten!
Use ground common terminal block
Masse-Sammelklemme benutzen
Use neutral conductor common terminal block
Neutralleiter-Sammelklemme benutzen!
Use PE Common terminal block
Schutzleiter-Sammelklemme benutzen
VFD
S9
V40
S10
V40
PWMA
0-10V
PWMB
0-10V
PWMC
0-10V
PWMD
0-10V
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
CS10 VBus
DeltaSol
®
BX+ V2
KIOTO Clear Energy AG
A - 9300 St. Veit a.d. Glan
Nota: nello schema 012 collegare inoltre la pompa R1 al PWM A, R3 al PWM C w R2 al PWM B.
Serbatoio
1
Bollitore
ACS
