10.0 Interprétation des résultats
Gaz
Débit de fuite minimum
détectable (cc/sec.) Signalisation de couleur
Hélium 1.0 x 10
-5
Rouge
Hydrogène** 1.0 x 10
-5
Rouge
Azote 1.0 x 10
-3
Jaune
Argon 1.0 x 10
-4
Jaune
Dioxyde de Carbone 1.0 x 10
-4
Jaune

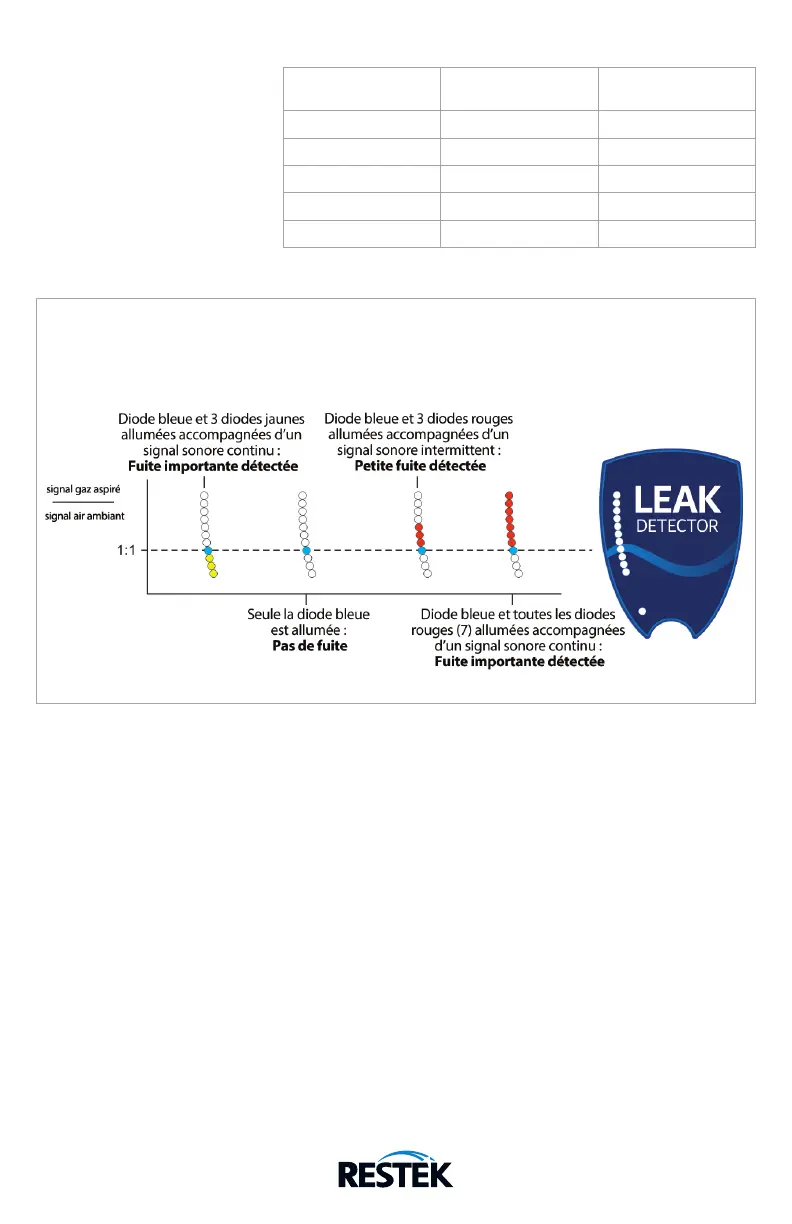

Figure 4 : Un rapport d’équilibre thermique entre le gaz aspiré par la sonde et celui de l’air ambiant de
1:1 indique une absence de fuite. L’allumage de diodes rouges signale la présence d’au moins un des
gaz suivants : hélium ou hydrogène. L’allumage de diodes jaunes informe de la présence d’au moins un
des gaz suivants : azote, argon ou dioxyde de carbone.
A noter :
Le fait de basculer brusquement, retourner ou agiter le détecteur de fuites conduit à l’allumage des diodes.
Ce phénomène tient au principe de fonctionnement de l’appareil basé sur l’asymétrie des flux dans les cham-
bres renfermant les thermistances. Des mouvements brusques modifient la circulation de l’air et altèrent les
échanges thermiques. Le signal revient à zéro (diode bleue allumée) après le maintien en position stable de
l’appareil durant 3 à 5 secondes. Dans de rares cas, une remise à zéro manuelle peut être nécessaire. Il convient
donc de garder le détecteur dans une position stable lors de son utilisation.
**ATTENTION : Cet appareil est conçu pour détecter des traces d’hydrogène provenant d’une faible fuite en milieu ininflammable comme par
exemple l’air ambiant d’un laboratoire.
La Figure 4 explique la significa-
tion de l’allumage des diodes de
couleur. De façon générale, plus
il y a de diodes allumées, plus la
fuite est importante.
IMPORTANT : Cet appareil ne per-
met pas des mesures quantitatives
mais uniquement de détecter
des fuites sur des lignes de gaz,
des points de raccordement, des
réservoirs…
