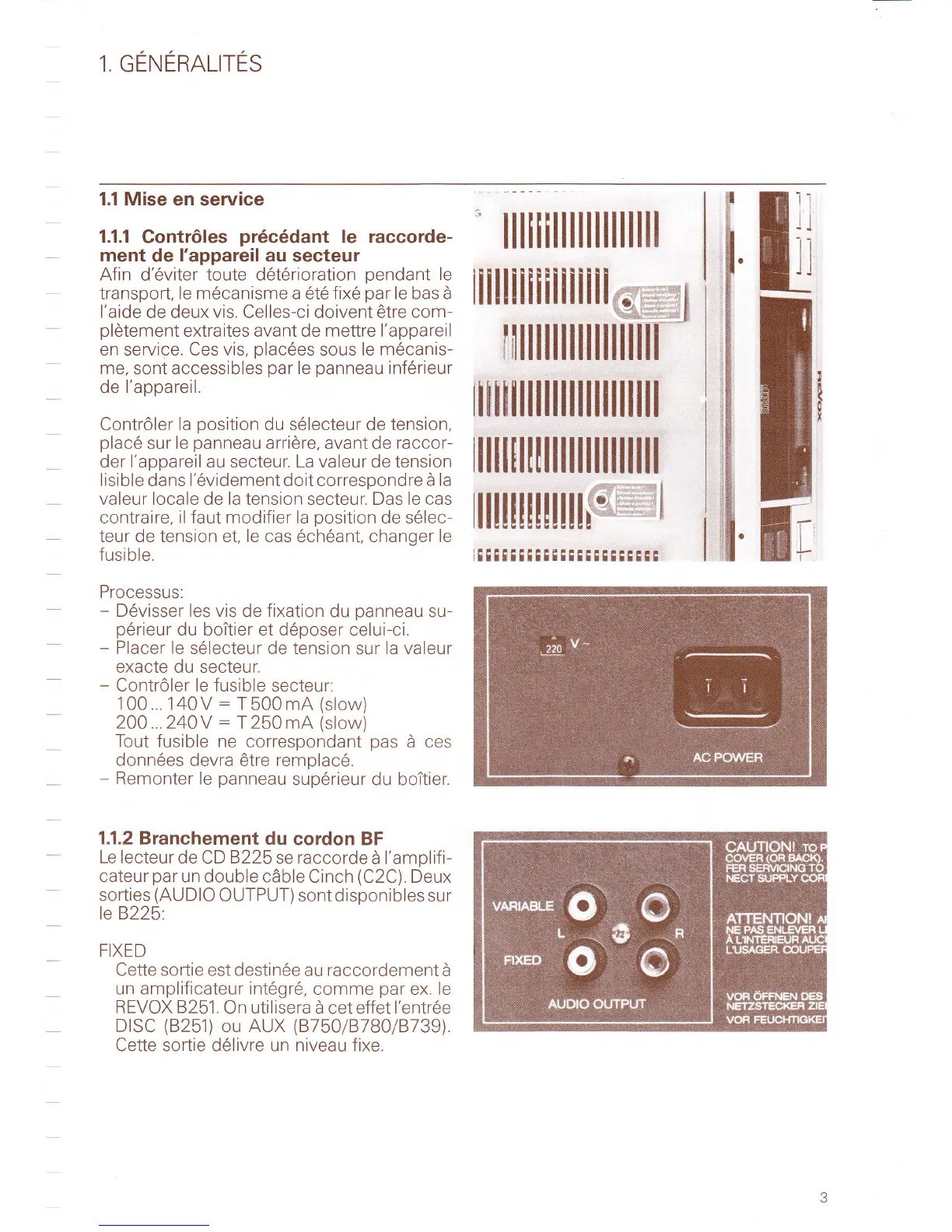

1 GENrnnltEs
1.1 Mise
en service
1.1.1
Contröles
pr6c6dant
le
raccorde-
ment
de
l'appareil
au secteur
Afin
d'6viter toute
d6t6rioration
pendant
le
transpor-t,
le m6canisme
a 6t6
fix6
par
le
bas
ä
I'aide
de deux
vis.
Celles-ci doivent ötre
com-
plötement
extraites avant de mettre
I'appareil
en
service.
Ces vis,
plac6es
sous
le
m6canis-
me,
sont
accessibles
par
le
panneau
inf6rieur
de l'appareil.
Contröler la
position
du s6lecteur de tension,
plac6
sur
le
panneau
arriöre, avant de
raccor-
der l'appareil au secteur. La valeur de tension
lisible dans l'6videment doit correspondre
ä la
valeur locale
de
la tension
secteur.
Das le cas
contraire,
il
faut
modifier
la
position
de s6lec-
teur
de
tension et, le cas
6ch6ant. changer
le
fusible
Processus:
-
D6visser les vis
de
fixation
du
panneau
su-
p6rieur
du
boitier
et d6poser
celui-ci.
-
Placer
le s6lecteur de tension
sur
la valeur
exacte du
secteur.
-
Contröler le fusible
secteur:
1 00 ... 1 40 V
:
T
500
mA
(slow)
200 ...240V
:
T 250 mA
(slow)
Tout fusible ne correspondant
pas
ä ces
donn6es
devra ötre
remplac6.
-
Remonter le
panneau
sup6rieur du boitier.
1,1.2
Branchement
du cordon BF
Le lecteur
de CD
8225
se raccorde
ä l'amplifi-
cateur
par
un double cäble
Cinch
(C2Cl.
Deux
sorties
(AUDIO
OUTPUT) sontdisponibles
sur
le 8225.
FIXED
Cette sortie est destin6e
au raccordement ä
un amplificateur int6g16,
comme
par
ex. le
REVOX 8251.
On
utilisera
ä cet effet I'entr6e
DISC
(8251)
ou
AUX
(F75018780/8739)
Cette sortie d6livre un niveau fixe.
