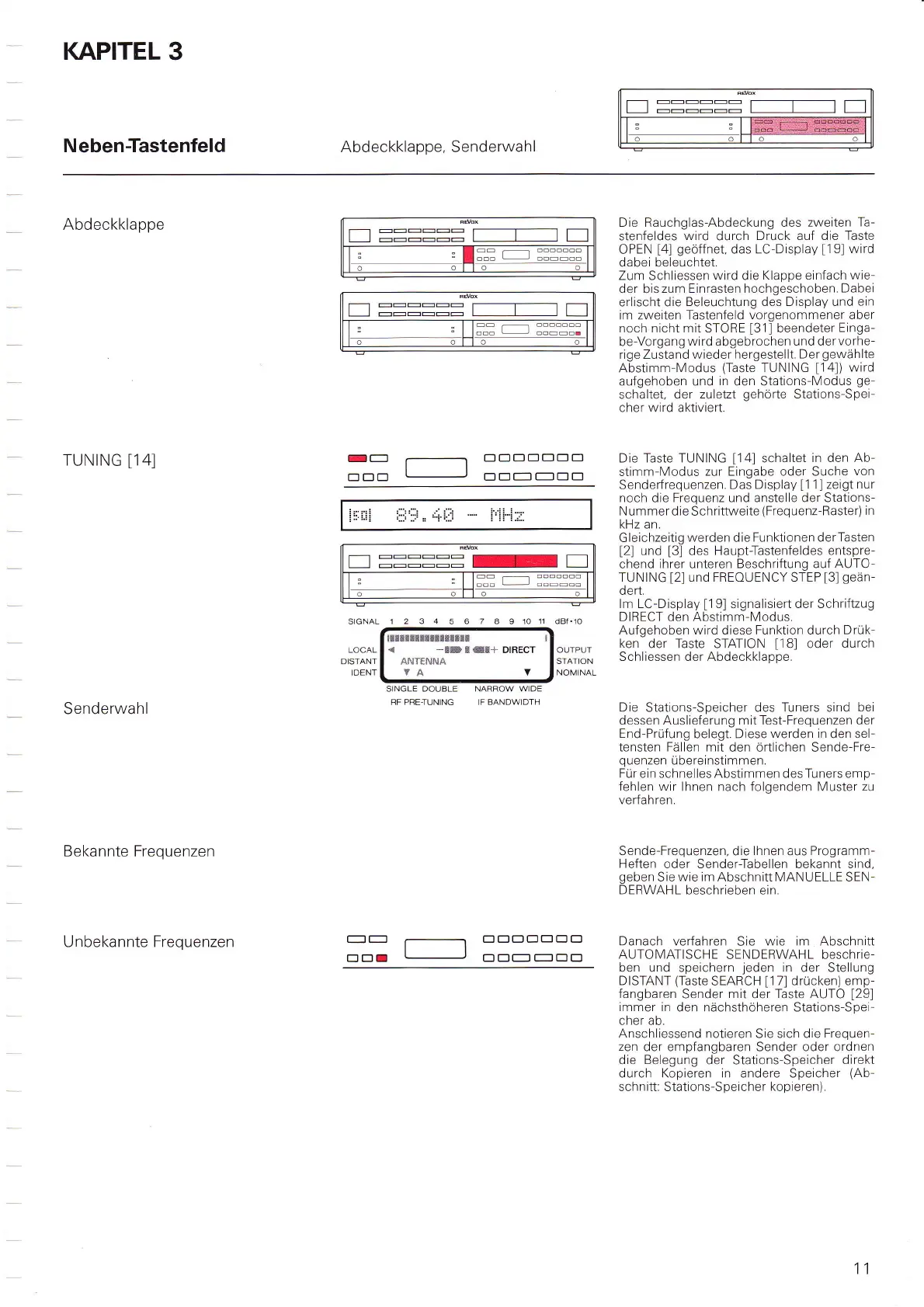

KAPFEL
3
Neben-Tastenfeld Abdeckklappe, Senderwahl
Abdeckklappe
TUNTNG
114l
Senderwahl
Bekannte Frequenzen
Unbekannte Frequenzen
::__
I
I
:ooooo L--l
I Ll
=
lF"?
r-:=3=::
Die Rauchglas-Abdeckung des zweiten
Ta-
stenfeldes
wird
durch
Druck auf die Taste
OPEN
[4]
geöffnet,
das LC-Display
['1
9] wird
dabei beleuchtet.
Zum Schliessen wird die
Klappe einfach wie-
der bis
zum Einrasten hochgeschoben.
Dabei
erlischt die
Beleuchtung des Display und
ein
im zweiten Tastenfeld
vorgenommener aber
noch nicht mit
STORE
[31]
beendeter
Einga-
be-Vorgang
wird
abgebrochen
und dervorhe-
rige Zustand wieder hergestellt.
Der
gewählte
Abstimm-Modus
(Taste
TUNING
[14])
wird
aufgehoben und in den Stations-Modus
ge-
schaltet, der
zuletzt
gehörte
Stations-Spei-
cher wird aktiviert.
Die Taste TUNING
[14]
schaltet
in den Ab-
stimm-Modus
zur Eingabe oder Suche
von
Senderfrequenzen. Das Display
[1
1] zeigt
nur
noch
die
Frequenz und anstelle der Stations-
N ummer die Schrithirreite
(Freq
uenz-Raster)
in
kHz an.
Gleichzeitig
werden
die
Funktionen derTasten
[2]
und
[3]
des Haupt-Tastenfeldes entspre-
chend
ihrer unteren Beschriftung auf AUTO-
TUNING
[2]
und FREOUENCY STEP
[3]
geän-
dert.
lm LC-Display
[19]
signalisiert
der Schriftzug
DIRECT den Abstimm-Modus.
Aufgehoben wird diese Funktion durch
Drük-
ken
der Taste STATION
[18]
oder
durch
Schliessen der Abdeckklappe.
Die Stations-Speicher des Tuners sind
bei
dessen Auslieferung mit Test-Frequenzen der
End-Prüfung
belegt. Diese
werden in
den
sel-
tensten Fällen mit
den örtlichen Sende-Fre-
quenzen
übereinstimmen.
Für ein schnelles Abstimmen des Tuners emp-
fehlen wir
lhnen nach folgendem Muster
zu
verfah ren.
Sende-Frequenzen, die
lhnen
aus
Programm-
Heften
oder Sender-Tabellen bekannt sind.
geben
Sie
wie im
Abschnitt MANUELLE SEN-
DERWAH L
beschrieben
ein.
Danach verfahren
Sie
wie im Abschnitt
AUTOMATISCHE
SENDERWAHL beschrie-
ben und speichern
jeden
in
der Stellung
DISTANT
(Taste
SEARCH
[17]
drücken) emp-
fangbaren
Sender
mit
der
Taste AUTO
l29l
immer in
den nächsthöheren Stations-Spei-
cher ab.
Anschliessend notieren Sie sich die
Frequen-
zen
der empfangbaren Sender oder ordnen
die
Belegung
der Stations-Speicher
direkt
durch Kopieren in andere Speicher
(Ab-
schnitt: Stations-Speicher
kopieren).
r|--1
I]EE
EOE-OT]E
EEr-rr----rEE
E======EE
:
I l---
L
------
SIGNAL
1 10 11
LOCAL
DISTAN-T
IDENT
dBf.10
OUTPUT
STATION
NOMINAL
t&8*ssseäx8ä&gxxs
r
{
-g&
* &&+ DTRECT
AtdT[t{}J,4
Y,!X V
SINGLE DOUBLE NARROW WIDE
RF PRE'TUNING IF
BANDWIDTH
-
ttl
E-T]EEEE
-Ef----1
r----rEE
11
