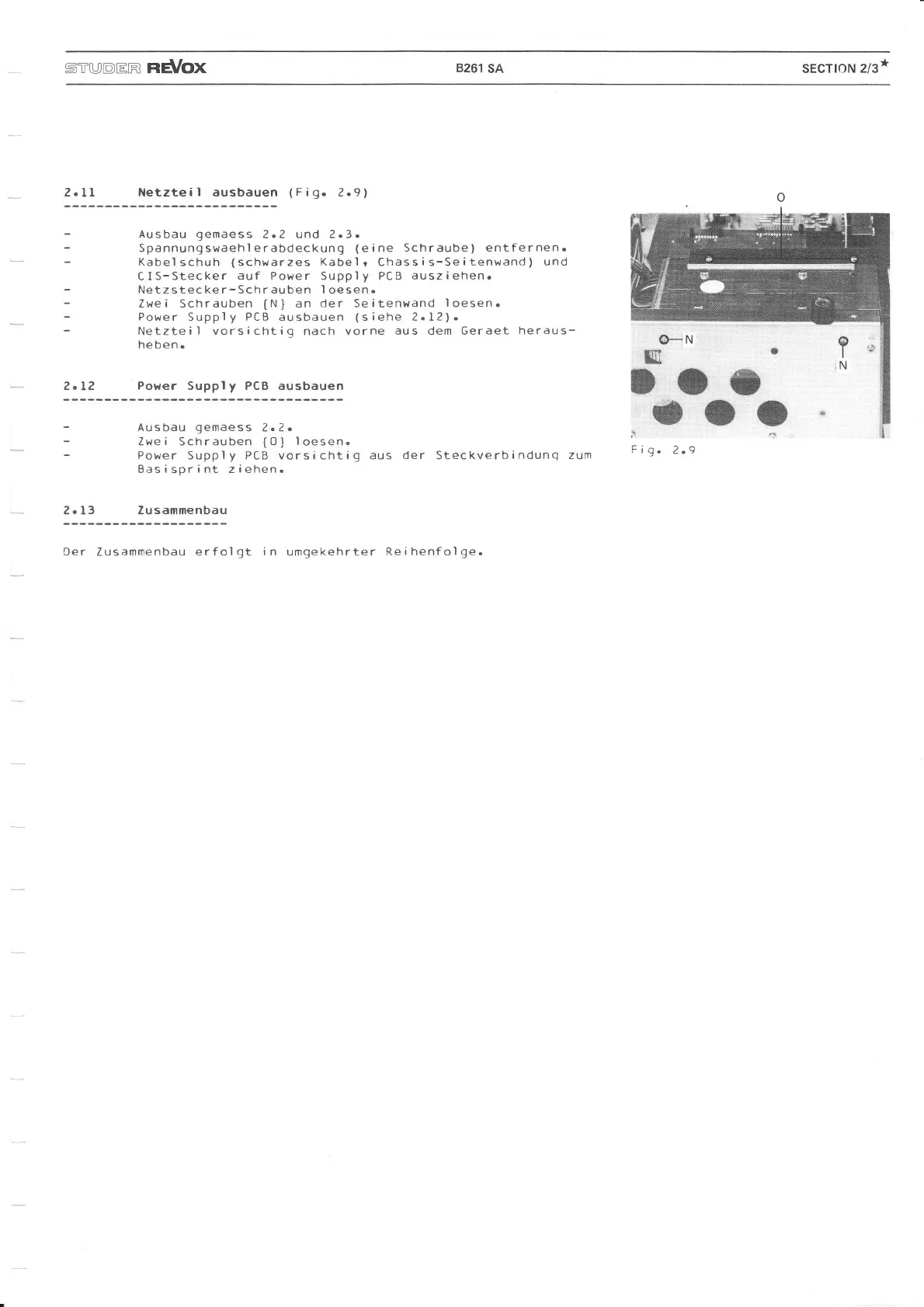

Netzteil ausbauen
(Fiq.
2.9)
Ausbau
gemaess
2.2 und
2.3.
Spannungswaehlerabdeckung
(eine
Schraube) entfernen.
Kabel
schuh
(schwarzes
Kabel
r
Chassi s-Seitenwand)
und
CIS-Stecker
auf Power Supply PCB
ausziehen.
Netzstecker-Schrauben
I oesen.
Zwei Schrauben
{N}
an der Seitenwand
loesen.
Power Supply PCB ausbauen
(siehe
2.L?1.
Netztei
l
vorsichtig nach vorne
aus
dem
Geraet
heraus-
heben.
Power Suppl
y
PCB ausbauen
2.L3
Ausbau
gemaess
2.2.
Zwei Schrauben
{O}
loesen.
Power Supply PCB vorsichtig aus der Steckverbindung
zum
Basisprint ziehen.
Zusammenbau
0er Zusammenbau erfol
gt
i
n umgekehrter
Re
i
henfol
ge.
Fig.
2.s
