Revox B261

sruotrR neVox
826't
SA
secttott zig*
2 .11

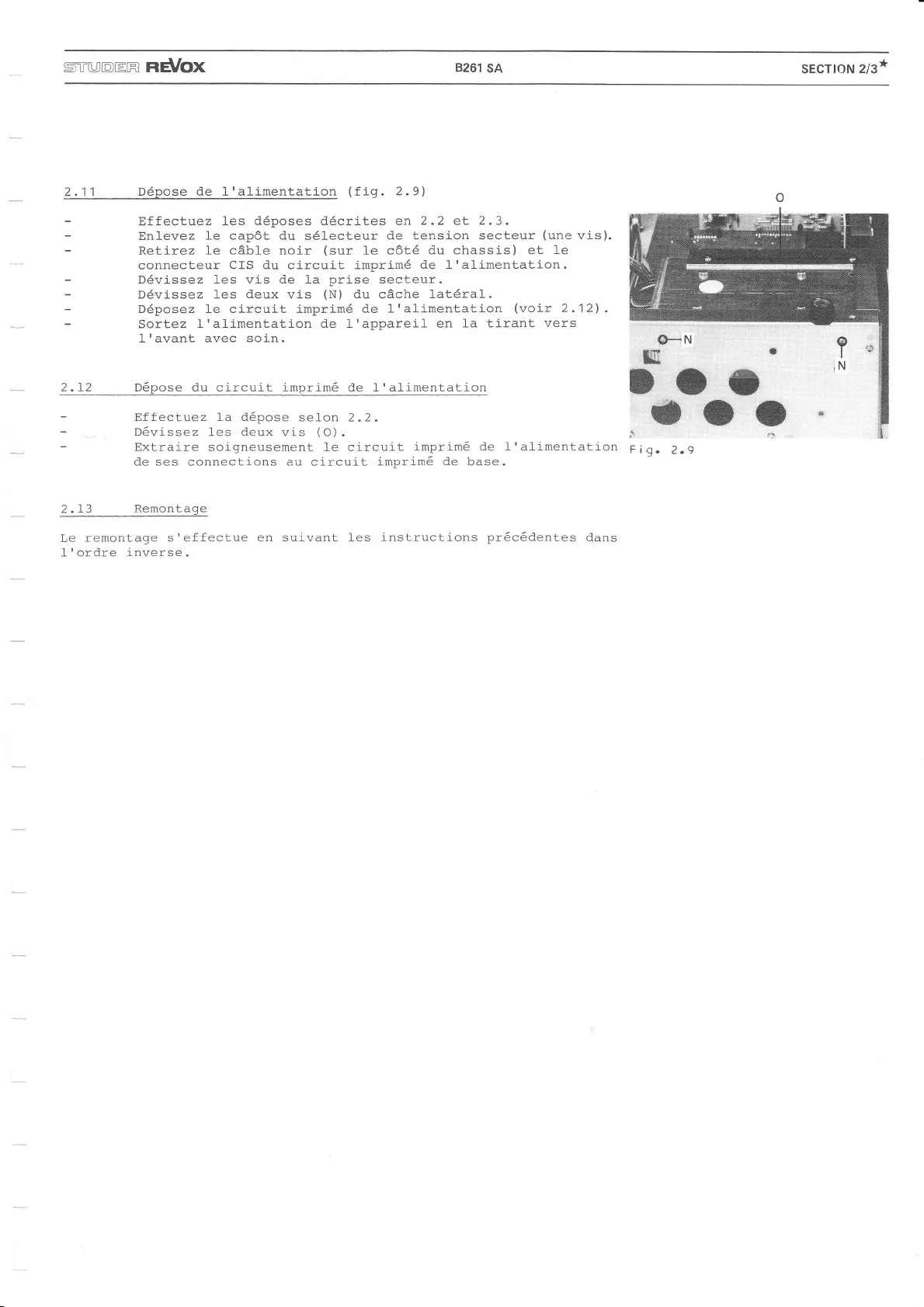

D6pose de 1
'alimentat
j-on
(f
),9
.
2 .9)
Effectuez
les d6poses d6crites en
2.2 eL 2.3.
Enlevez
1e capöt du
s6lecteur
de tension secteur
(une
vis).
Retirez 1e cäbte noir
(sur
fe cöt6
du
chassis)
et le
connecteur
CIS du
circuit
irnprim6
de
1'alimentation.
D6vissez
les vis de
1a
prise
secteur.
Ddvissez 1es deux vis
(N)
du cäche
latdral.
Ddposez le circuit imprimd de
1'alimentation
(voir
2.12)
-
sortez lralimentation
de lrappareil en
Ia tirant
vers
I'avant avec
soin.
2.1-2 D6pose du circuit imprim6
de
I'alimentation
-
Effectuez la döpose
selon 2.2.
-
D6vlssez
les deux vis
(O).
-
Extraire soigneusement 1e circuit
imprim6 de I'allmentat.ion
de ses connections au circuit imprim6
de
base.
2.
f3 Remontage
Le
remontage s'effectue
en suivant fes instructions
pr6c6dentes
dans
I'ordre inverse.
Fig.
2.9
