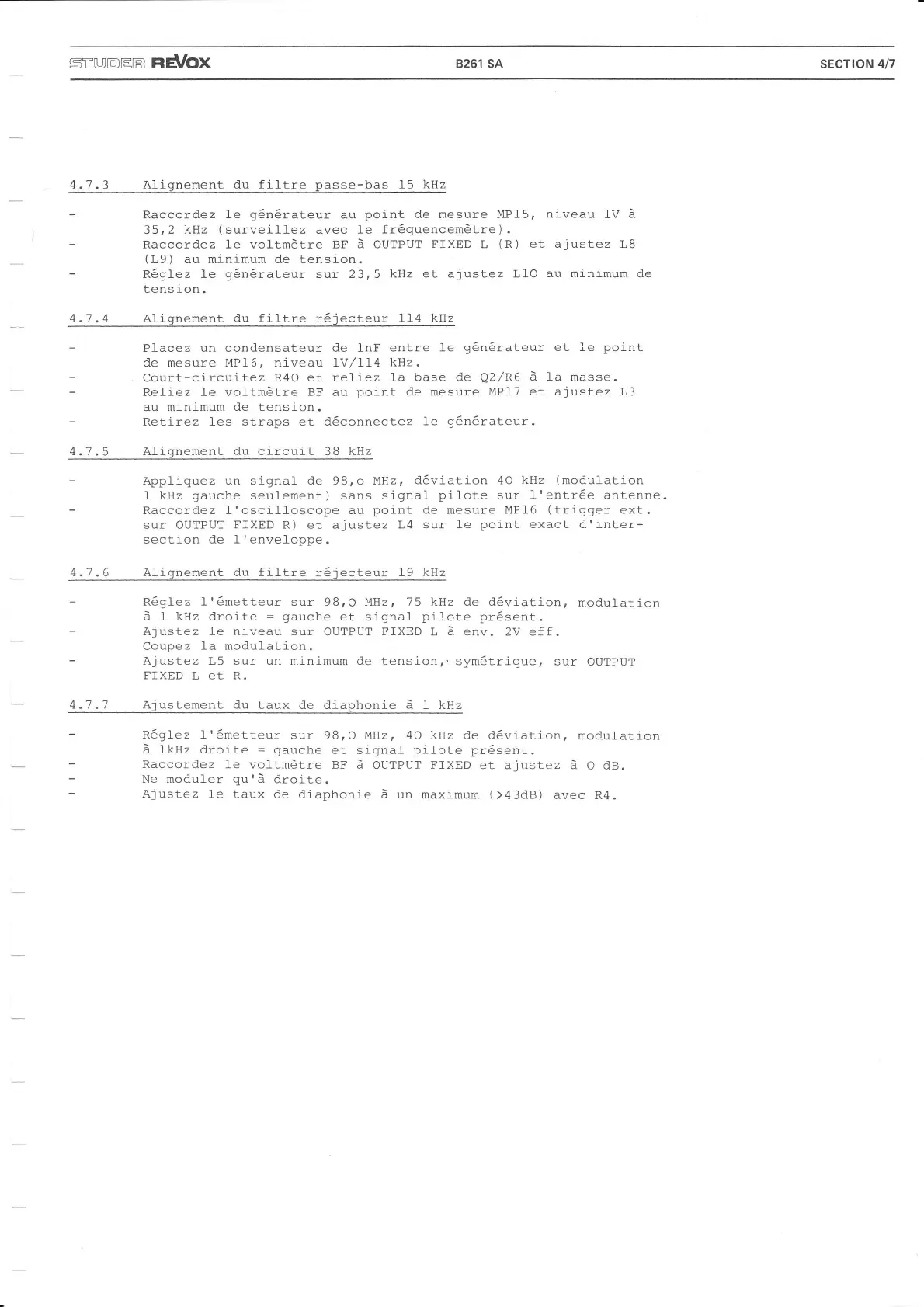

sr[-rtDtrR Rd/ox 8261 SA
sEcrtoN
4/7
4.7.3 Alignement du
fil-tre passe-bas 15 kHz
-
Raccordez
le
g6n6rateur
au
point
de mesure MP15,
niveau
1V
ä
35,2
klFz
(surveiflez
avec Ie
fr6quencemätre).
-
Raccordez
1e voltmötre BF ä
OUTPUT
FIXED
L
(R)
et ajustez LB
(l-9)
au minimum de tension.
-
R6g1ez 1e
g6nörateur
sur 23,5
kHz et ajustez LlO
au minimum
de
tension.
4.7.4 Alignement
du filtre
r6jecteur
114 kHz
-
Placez un condensateur de lnF
entre J-e
g6nörateur et ie
polnt
de
mesure
MPl6, niveau
1v,/ll4
kHz.
Court-clrcuitez
R4O et reliez fa
base de
Q2/R6
ä la
masse.
-
Reliez 1e voltmötre
BF
au
point
de mesure
MPI-7 et ajustez L3
au minimum
de
tension.
-
Retirez 1es straps et d6connectez
le
g6n6rateur.
4.7.5 Alj-qnement du circuit
38
kHz
Appliquez un s.igna.I de 9B,o MHz,
d6viation 40 k}Jz
(modulatj,on
1 kHz
gauche
seulement) sans signal-
pilote
sur
1'entr6e
antenne.
Raccordez I'oscilloscope au
point de
mesure
MP16
(trigger
ext.
sur OUTPUT
FIXED R)
et ajustez
L4 sur le
point
exact drinter-
section de
I'enveloppe.
4.7.6 Alignement du filtre
r6jecteur
f9 kHz
-
RägIez I'6metteur sur
9B,O
MHz,
-75
kHz de d6viation,
modu.Iation
ä t kHz droite
=
gauche
et signaf
pilote
pr6sent.
-
Ajustez le niveau
sur OUTPUT
FIXED
L ä env. 2V eff.
Coupez
la modulation.
-
Ajustez L5 sur un minimum de
tension,'sym6trj-que,
sur OUTPUT
FIXED
L
et R.
4.7.7 Ajustement du
taux de diaphonie
ä
f kHz
-
R6g1ez t'6metteur
sur
98,O MHz,
40 kHz
de d6viation,
mod.ulation
ä lkHz droite
=
gauche
et signal
pitote
pr6sent.
-
Raccordez
le voftmätre
BF ä
OUTPUT
FIXED
et ajustez ä
O dB.
-
Ne moduler
qu'ä
droite.
-
Ajustez
Ie taux
de diaphonie ä un
maximurn
(>43d8)
avec R4.
