Reznor YDHA - Page 20

Form O-Y, PN 273647R5, Page 20
Compressor
B
Opt
DH
A

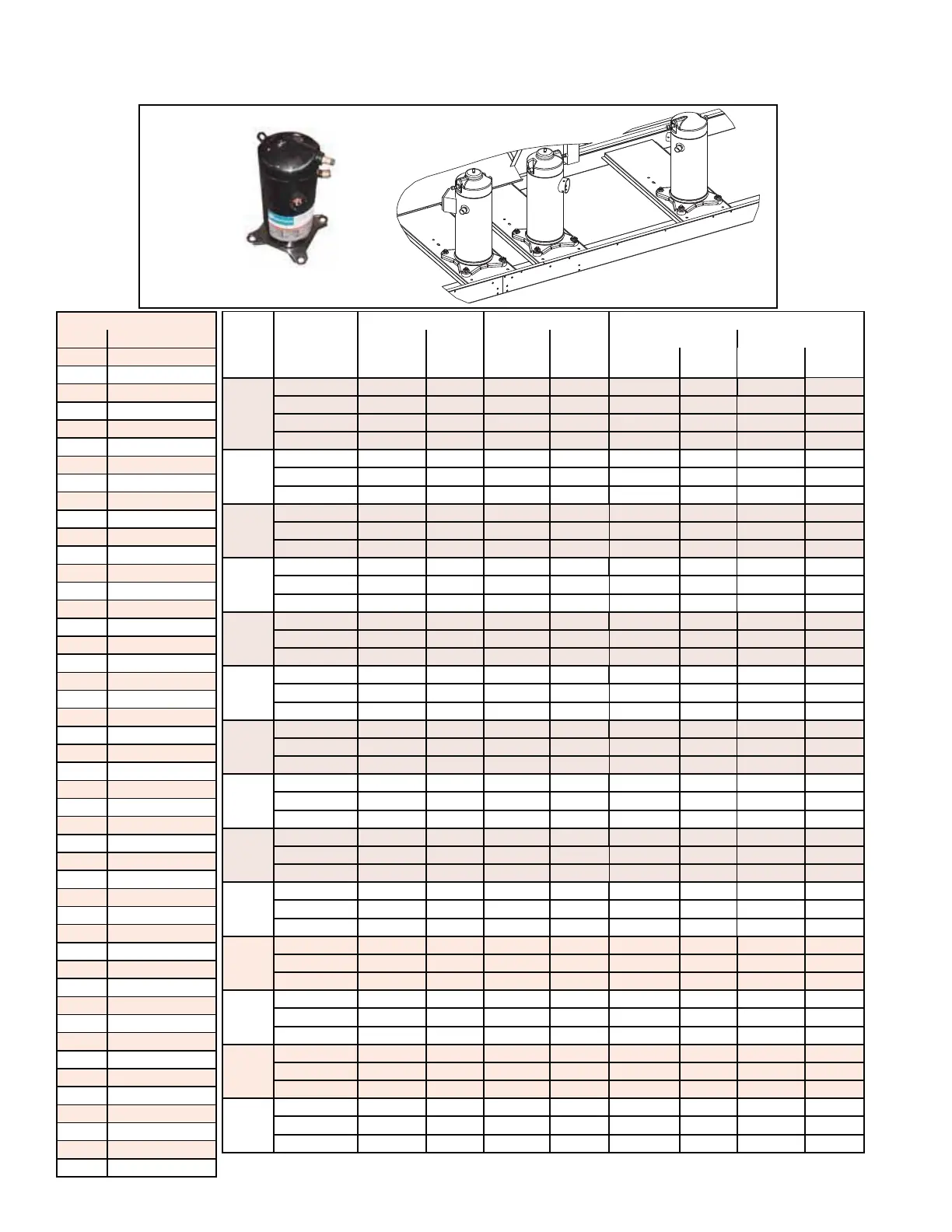

),*85(&RPSUHVVRUV,GHQWL¿HGE\&LUFXLW
Model/
Size
Voltage
Circuit A Circuit B Optional DH Circuit (Reheat)
Modulating
&RPSUHVVRU
&UDQNFDVH
Heater
&RPSUHVVRU
&UDQNFDVH
Heater
Low Enthalpy High Enthalpy
&RPSUHVVRU
&UDQNFDVH
Heater
&RPSUHVVRU
&UDQNFDVH
Heater
<'+$
YDMA
60
208-240/1/60 272634 216394 -- -- -- -- -- --
208-240/3/60 262801 216394 -- -- 259288 216394 259288 216394
480/3/60 262802 216396 -- -- 259355 216396 259355 216396
575/3/60 262803 216397 -- -- 272635 216397 272635 216397
<'+$
YDMA
90
208-240/3/60 261147 216398 -- -- 259288 216394 259288 216394
480/3/60 261148 216400 -- -- 259355 216396 259355 216396
575/3/60 261149 216401 -- -- 272635 216397 272635 216397
<'+$
YDMA
120
208-240/3/60 262801 216394 262813 216394 259288 216394 259288 216394
480/3/60 262802 216396 262814 216396 259355 216396 259355 216396
575/3/60 262803 216397 262815 216397 272635 216397 272635 216397
<'+$
YDMA
150
208-240/3/60 262804 216398 235009 216398 259288 216394 259288 216394
480/3/60 262805 216400 235013 216400 259355 216396 259355 216396
575/3/60 262806 216401 235018 216401 272635 216397 272635 216397
YDSA
120
208-240/3/60 262801 216394 262813 216394 -- -- -- --
480/3/60 262802 216396 262814 216396 -- -- -- --
575/3/60 262803 216397 262815 216397 -- -- -- --
YDSA
150
208-240/3/60 262804 216398 235009 216398 -- -- -- --
480/3/60 262805 216400 235013 216400 -- -- -- --
575/3/60 262806 216401 235018 216401 -- -- -- --
YDHA
180
208-240/3/60 262801 216394 262813 216394 259288 216394 262801 216394
480/3/60 262802 216396 262814 216396 259355 216396 262802 216396
575/3/60 262803 216397 262815 216397 272635 216397 262803 216397
YDMA
180
208-240/3/60 261147 216398 216689 216398 259288 216394 262801 216394
480/3/60 261148 216400 216690 216400 259355 216396 262802 216396
575/3/60 261149 216401 216691 216401 272635 216397 262803 216397
<'+$
YDMA
210
208-240/3/60 262807 216402 262816 206402 259288 216394 262801 216394
480/3/60 262808 216404 262817 206404 259355 216396 262802 216396
575/3/60 262809 216405 262818 216405 272635 216397 262803 216397
<'+$
YDMA
240
208-240/3/60 266061 216402 216695 216402 259288 216394 262801 216394
480/3/60 266062 216404 216696 216404 259355 216396 262802 216396
575/3/60 266063 216405 216697 216405 272635 216397 262803 216397
YDSA
180
208-230/3/60 261147 216398 216689 216398 262801 216394 262804 216398
460/3/60 261148 216400 216690 216400 262802 216396 262805 216400
575/3/60 261149 216401 216691 216401 262803 216397 262806 216401
YDSA
210
208-230/3/60 262807 216402 216689 216398 262801 216394 262804 216398
460/3/60 262808 216404 216690 216400 262802 216396 262805 216400
575/3/60 262809 216405 216691 216401 262803 216397 262806 216401
<'+$
YDMA
300
208-230/3/60 261153 216402 235010 216402 262801 216394 262804 216398
460/3/60 261154 216404 235014
216404 262802 216396 262805 216400
575/3/60 261155 216405 235019 216405 262803 216397 262806 216401
<'+$
YDMA
360
208-230/3/60 262810 216402 216454 216402 262801 216394 262804 216398
460/3/60 262811 216404 216455 216404 262802 216396 262805 216400
575/3/60 262812 216405 216456 216405 262803 216397 262806 216401
Compressor Identity Key
P/N Model No.
216454 =3.&(7:
216455 =3.&(7:'
216456 =3.&(7:(
216689 =3.&(7)
216690 =3.&(7)'
216691 =3.&(7)(
216695 =3.&(7)
216696 =3.&(7)'
216697 =3.&(7)(
235009 =3.&(7)
235010 =3.&(7)
235013 =3.&(7)'
235014 =3.&(7)'
235018 =3.&(7)(
235019 =3.&(7)(
259288 ZPD34K5E-TF5
259355 ZPD34K5E-TFD
261147 =3'.&(7)
261148 =3'.&(7)'
261149 =3'.&(7)(
261153 =3'.&(7)
261154 =3'.&(7)'
261155 =3'.&(7)(
262801 ZPD51K5E-TF5
262802 ZPD51K5E-TFD
262803 ZPD51K5E-TFE
262804 =3'.&(7)
262805 =3'.&(7)'
262806 =3'.&(7)(
262807 =3'.&(7)
262808 =3'.&(7)'
262809 =3'.&(7)(
262810 =3'.&(7:
262811 =3'.&(7:'
262812 =3'.&(7:(
262813 ZP51K5E-TF5
262814 ZP51K5E-TFD
262815 ZP51K5E-TFE
262816 =3.&(7)
262817 =3.&(7)'
262818 =3.&(7)(
266061 =3'.&(7)
266062 =3'.&(7)'
266063 =3'.&(7)(
272634 ZPD51K5E-TF5
272635 ZPD34K5E-TFE
3.7 Compressor Operation, Maintenance, and Replacement (cont'd)
3.0 Maintenance/Service Procedures - Unit & Cooling (cont'd)
