RHOSS CWA/E - Page 39

39

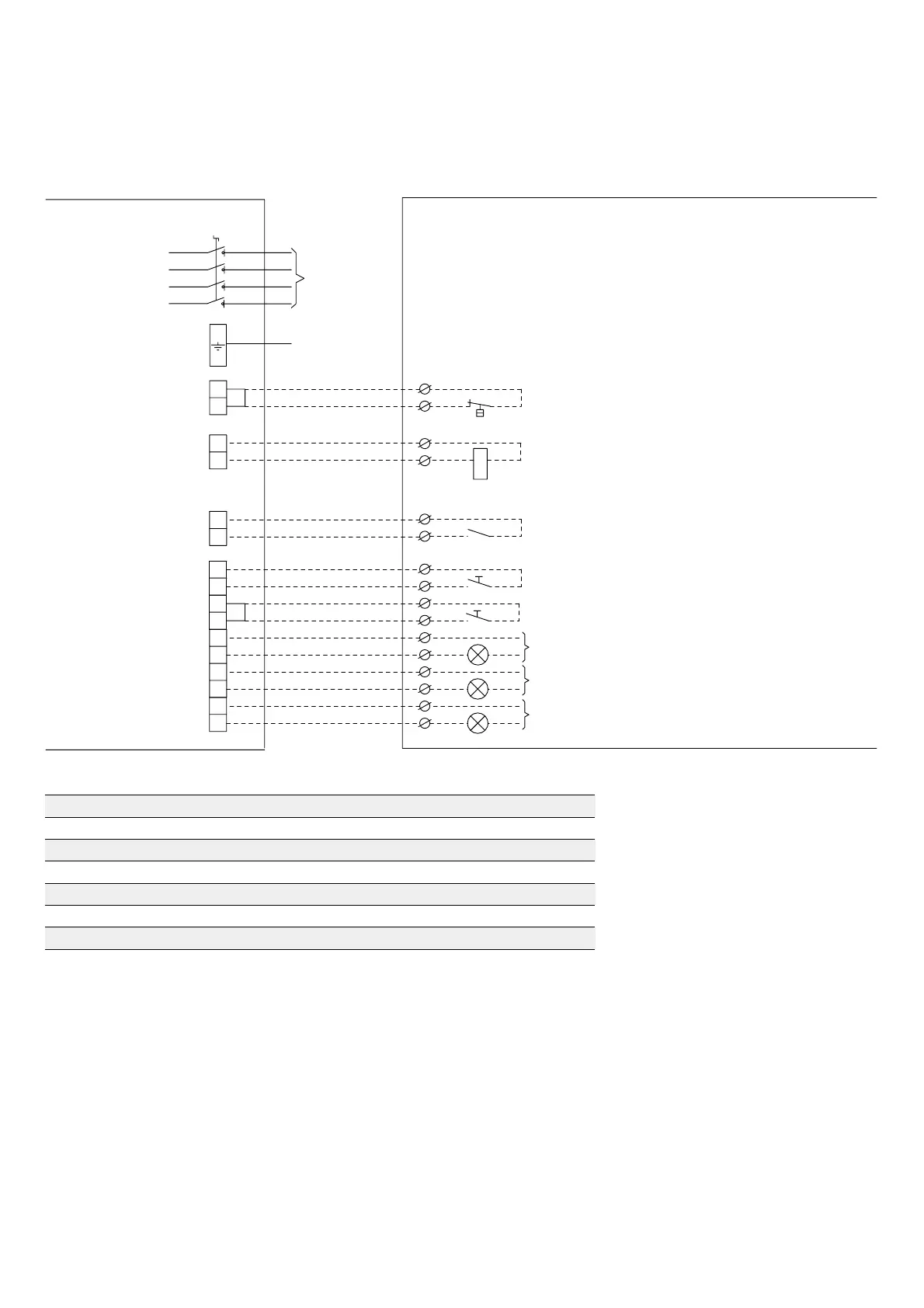

collegamento elettrico
electrical connection
La RHOSS S.P.A. non si assume alcuna responsabilità per
eventuali errori del presente opuscolo e si ritiene libera di
variare senza preavviso le caratteristiche dei propri prodotti.
RHOSS S.P.A. declines all responsabilities for possible mistakes in
the catalogue and reserves the right to alter the features of their
products without notice in the interests of continuous improvement.
Selettore estate inverno
(Comando con contatto pulito)
(Cablato per ver. CWR/E-ES)
Winter summer switch
(Dry contact control)
(Already wired in CWR/E-ES)
33
Lampada di funzionamento
compressori 1-2
(Alimentazione max 230 Vac)
Operation lamp compressors 1-2
(Max 230 Vac supply)
Lampada di funzionamento
compressori 3-4
(Alimentazione max 230 Vac)
Operation lamp compressors 3-4
(Max 230 Vac supply)
Selettore comando remoto
(Comando con contatto pulito)
Selettore comando remoto
(Comando con contatto pulito)
40
39
34
37
36
38
35
Lampada di blocco
(Alimentazione max 230 Vac)
Main alarm lamp
(Max 230 Vac supply)
Consenso termostato utenza
per comando pompa secondario
nel caso di accessorio PU
(Comando con contatto pulito)
User system thermostat signal
to control the secondary pump
in case the PU accessory is
installed (Dry contact control)
Cablaggio sezione pompa
primaria (Consenso in
tensione 230V-1ph-50HZ)
Primary pump section wiring
(Voltage signal 230V-1ph-50Hz)
400 V-3ph+N-50Hz
F
F
P
P
P
4
P
3
2
1
Morsettiera interna al quadro
Terminal board inside the electric cabinet
Morsettiera esterna
External terminal board
Alimentazione
Supply
N
L3
PE
L1
L2
Flussostato Flow switch
42
41
Modelli 70-85-100-113-125-140-153
Models 70-85-100-113-125-140-153
fig. 20
MODELLO
70 85 100 113 125 140 153
MODEL
Dati elettrici
Electrical data
Sezione linea
mm
2
25 25 35 35 50 50 70
line section
Sezione PE
mm
2
16 16 16 16 16 16 16
PE section
Sezione comandi e controlli remoti
mm
2
1,5 1,5 1,5 1,5 1,5 1,5 1,5
Remote control line section
Corrente assorbita CWA/E-EX-CWR/E
A 6167778499113127
CWA/E-EX-CWR/E absorbed current
Corrente assorbita CWA/ES-ESX-CWR/ES
A 6167778595109 -
CWA/ES-ESX-CWR/ES absorbed current
