(*) Alle seguenti condizioni: temperatura aria
ingresso condensatore 32°C; temperatura
acqua refrigerata 7°C; differenziale di
temperatura all’evaporatore 5°C.
(**) Livello di pressione sonora in dB(A) riferito
a una misura in campo aperto alla distanza di
5 m dall’unità.
N.B.: I dati di prevalenza utile e assorbimento
per le elettropompe ASP, P, P/DP, PU,
PU/DP sono riportati a pag. 36 ÷ 39.
(*) At the following conditions: condenser inlet
air temperature 32°C; chilled water temperature
7°C; water ∆t at the evaporator 5°C.
(**) Sound pressure level in dB(A) is referred to
measures in open place at 5 m. distance.
N.B.: ESP data for ASP, P, P/DP, PU, PU/DP
pumps can be found at page 36 ÷ 39.
CWA/E - caratteristiche tecniche
CWA/E - technical features
R22
MODELLO CWA/E
29 35 42 50 57
MODEL CWA/E
Dati tecnici
Technical data
Potenzialità frigorifera nominale (*)
kW 33,72 41,16 49,42 58,14 65,81
Nominal cooling capacity (*)
Pressione sonora (**)
dB(A) 52 52 54 54 54
Sound pressure level (**)
Compressore Scroll/gradini
n. 22222
Scroll compressor/steps
Circuiti
n. 11111
Circuits
Ventilatori
n. x kW 1x0,54 1x0,54 2x0,54 2x0,54 2x0,54
Fans
Portata nominale ventilatori
m
3
/h 9.900 9.700 16.200 20.400 19.800
Fan nominal air flow
Portata nominale evaporatore
l/h 5.800 7.080 8.500 10.000 11.320
Evaporator nominal water flow
Perdite di carico nominali evaporatore
kPa 41 44 30 31 33
Evaporator nominal pressure drops
Contenuto acqua evaporatore
l 2,1 2,4 3,6 4,2 4,7
Evaporator water contents
Carica refrigerante R 22
kg 8,5 9131517
R 22 refrigerant charge
Carica olio minerale
l 1,6x2 4,0x2 4,0x2 4,0x2 4,0x2
Mineral oil charge
Dati elettrici
Electrical data
Potenza assorbita totale (*)
kW 11,70 13,99 17,42 19,80 22,75
Total absorbed power (*)
Alimentazione elettrica di potenza
V-ph-Hz 400-3-50 400-3-50 400-3-50 400-3-50 400-3-50
Power supply
Alimentazione elettrica ausiliaria
V-ph-Hz 230-1-50 230-1-50 230-1-50 230-1-50 230-1-50
Auxiliary power supply
Alimentazione elettrica di controllo
V-ph-Hz 24-1-50 24-1-50 24-1-50 24-1-50 24-1-50
Control power supply
Corrente nominale
A 2129323640
Nominal current
Corrente massima
A 2330343943
Maximum current
Corrente di spunto
A 85 114 140 153 186
Starting current

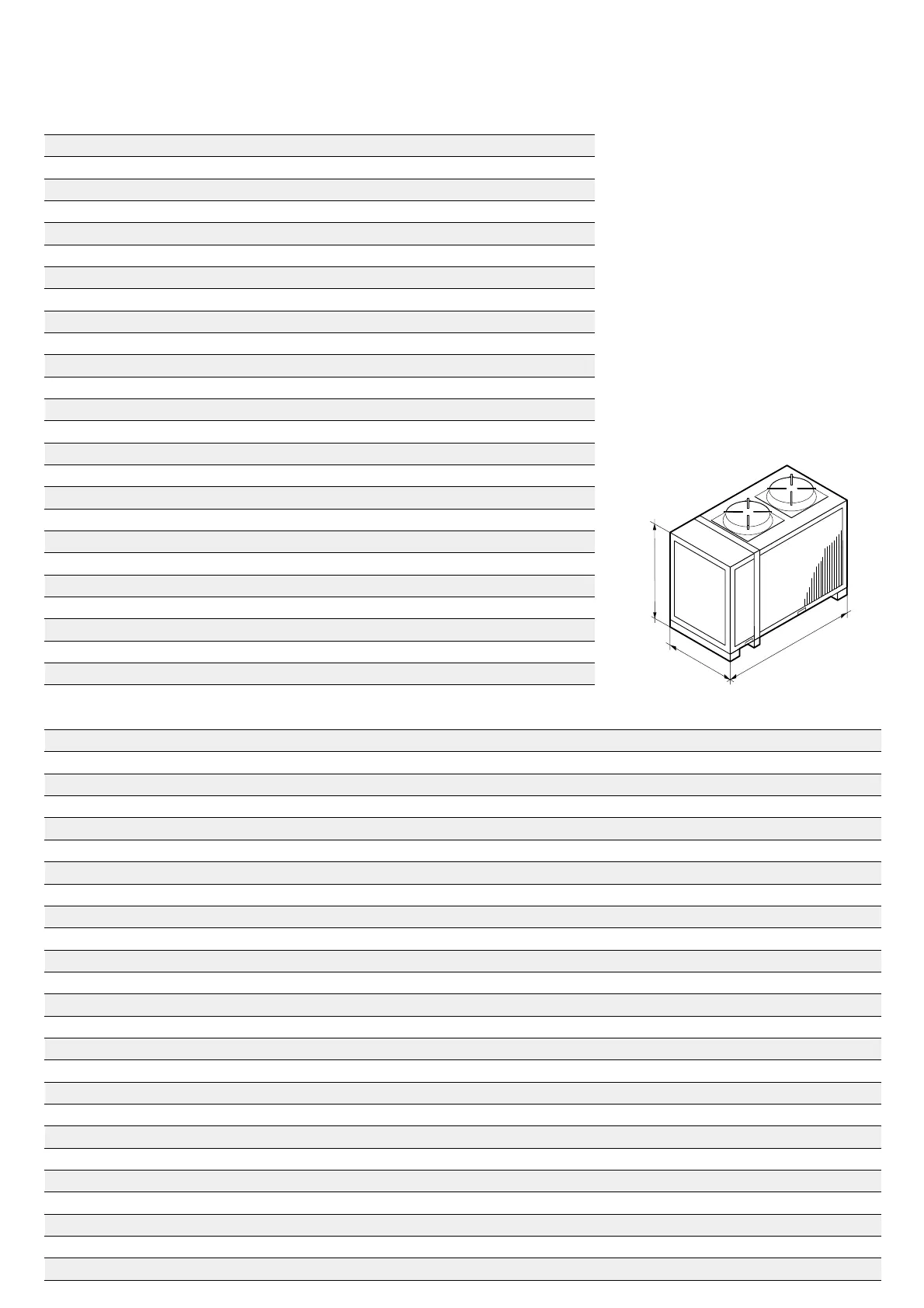

Dimensioni
Dimensions
Larghezza
L mm 1.510 1.510 2.260 2.260 2.260
Length
Altezza
H mm 1.730 1.730 1.730 1.730 1.730
Height
Profondità
P mm 1.050 1.050 1.050 1.050 1.050
Depth
MODELLO CWA/E
70 85 100 113 125 140 153
MODEL CWA/E
Dati tecnici
Technical data
Potenzialità frigorifera nominale (*)
kW 81,86 99,42 116,63 131,40 145,93 162,33 177,91
Nominal cooling capacity (*)
Pressione sonora (**)
dB(A) 56 56 56 56 63 63 63
Sound pressure level (**)
Compressore Scroll/gradini
n. 4444444
Scroll compressor/steps
Circuiti
n. 2222222
Circuits
Ventilatori
n. x kW 3x0,54 3x0,54 3x0,54 3x0,54 3x1,80 3x1,80 3x1,80
Fans
Portata nominale ventilatori
m
3
/h 30.400 29.600 29.600 28.800 56.800 59.200 56.800
Fan nominal air flow
Portata nominale evaporatore
l/h 14.080 17.100 20.060 22.600 25.100 27.920 30.600
Evaporator nominal water flow
Perdite di carico nominali evaporatore
kPa 33 36 41 33 33 35 36
Evaporator nominal pressure drops
Contenuto acqua evaporatore
l 6,1 6,8 7,5 9,8 10,9 12,1 13,2
Evaporator water contents
Carica refrigerante R 22
kg 23 29 34 35 40 42 45
R 22 refrigerant charge
Carica olio minerale
l 4,0x4 4,0x4 4,0x4 4,0x4 4,0x4 4,0x4 4,0x4
Mineral oil charge
Dati elettrici
Electrical data
Potenza assorbita totale (*)
kW 28,63 34,38 40,87 46,16 49,65 55,11 60,84
Total absorbed power (*)
Alimentazione elettrica di potenza
V-ph-Hz 400-3-50 400-3-50 400-3-50 400-3-50 400-3-50 400-3-50 400-3-50
Power supply
Alimentazione elettrica ausiliaria
V-ph-Hz 230-1-50 230-1-50 230-1-50 230-1-50 230-1-50 230-1-50 230-1-50
Auxiliary power supply
Alimentazione elettrica di controllo
V-ph-Hz 24-1-50 24-1-50 24-1-50 24-1-50 24-1-50 24-1-50 24-1-50
Control power supply
Corrente nominale
A 586374828797107
Nominal current
Corrente massima
A 6167778499113127
Maximum current
Corrente di spunto
A 143 171 189 225 239 277 290
Starting current
Dimensioni
Dimensions
Larghezza
L mm 2.780 2.780 2.780 2.780 3.530 3.530 3.530
Length
Altezza
H mm 2.210 2.210 2.210 2.210 2.250 2.250 2.250
Height
Profondità
P mm 1.200 1.200 1.200 1.200 1.200 1.200 1.200
Depth
