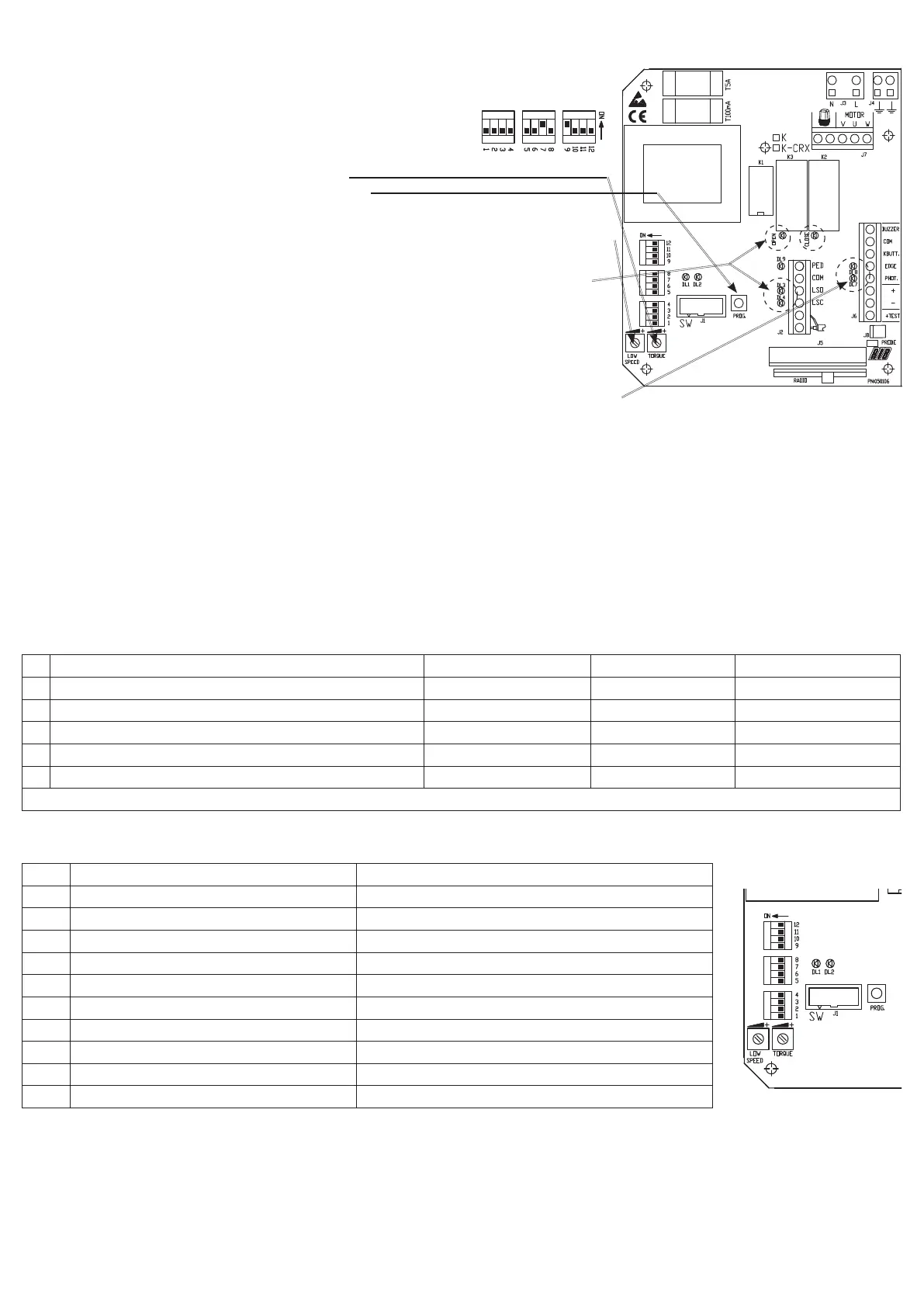

4° ‘Έλεγχος της κατεύθυνσης κίνησης, της ρύθμισης της ισχύος και της επιβράδυνσης κατά την προσέγγιση
ΕΠΑΝΑΛΑΜΒΑΝΟΥΜΕ: Αντιστρέψτε τα V και W καθώς και τα LSO και LSC σε περίπτωση που το κάγκελο ανοίγει προς αριστερά.
ΠΡΟΣΟΧΗ: Σε αυτή την φάση η κίνηση γίνεται αποκλειστικά και μόνο πατώντας σταθερά το πλήκτρο PROG και ο τρόπος λειτουργίας γίνεται βήμα-βήμα, έτσι ώστε με κάθε πίεση του πλήκτρου
PROG επιτυγχάνεται το εξής :άνοιγμα-σταμάτημα-κλείσιμο-σταμάτημα-άνοιγμα.....
Η επιβεβαίωση της σωστής λειτουργίας επιτυγχάνεται με τον έλεγχο των led, όπως περιγράφεται ακολούθως.
α) Ρυθμίστε τους μικροδιακόπτες DIP 1-2-3-4-5-6-8-10-11-12 στο OFF και DIP 7-9 στο ON (για
K800 και K1400). Αν γίνεται ρύθμιση για το K2200, το DIP 12 στο ON.
β) Ρυθμίστε τον DIP 1 στο ΟΝ (το led DL1 αναβοσβήνει γρήγορα)
γ) Ρυθμίστε το trimmer ρύθμισης της ισχύος “TORQUE” στο ελάχιστο
δ) Πιέστε το πλήκτρο PROG (το πράσινο led ανάβει και το κάγκελο ανοίγει)
ε) Αυξήστε σταδιακά την ισχύ “TORQUE”, μόνο εάν αυτό είναι απαραίτητο (ΠΡΟΣΟΧΗ: υπερβολική ισχύς μπορεί να αποδειχθεί
επικίνδυνη για τους χρήστες.)
στ) Μετά από 10 δευτερόλεπτα ο κινητήρας θα επιβραδύνει σε μια ταχύτητα που μπορεί να ρυθμιστεί με το trimmer “LOW SPEED”.
ζ) Στο τέλος του ανοίγματος ο αναστολέας πιέζεται από τα έκκεντρα και σταματάει τον κινητήρα (τα led DL3 και “OPEN” σβήνουν).
η) Αφήστε το πλήκτρο PROG.
θ) Πιέστε εκ νέου το πλήκτρο “PROG” (το κόκκινο led “CLOSE” ανάβει και το κάγκελο ξεκινάει την διαδρομή για να κλείσει)
ι) Μετά από 10 δευτερόλεπτα ο κινητήρας επιβραδύνει. Ο αναστολέας σταματάει τον κινητήρα όταν το κάγκελο κλείνει πλήρως
(τα DL4 και “CLOSE” σβήνουν)
ια) Αφήστε το πλήκτρο PROG και ξαναπιέστε το για να ανοίξετε ελάχιστα το κάγκελο και να απελευθερώσετε τον αναστολέα του
τέλους κλεισίματος.
ιβ) Ξαναβάλτε το DIP 1 στο OFF και περάστε στο 5ο σημείο
5° Προγραμματισμός των χρόνων λειτουργίας και της αναμονής πριν το αυτόματο κλείσιμο.
ΣΗΜΑΝΤΙΚΟ: Κάντε μια γέφυρα μεταξύ των COM-PHOT και COM-EDGE αν δεν έχουν εγκατασταθεί οι ασφάλειες. Τα led DL7 και DL8 πρέπει να
ανάβουν.
Ένα σβηστό led υποδεικνύει κάποια βλάβη στην ασφάλεια ή την έλλειψη της σύνδεσης και θα μπλοκάρει την κίνηση του κάγκελου.
α) Ρυθμίστε το DIP 2 στο ΟΝ (το led DL 1 θα αναβοσβήνει αργά)
β) Πατήστε στιγμιαία το πλήκτρο PROG (το κάγκελο κλείνει, σταματά στον αναστολέα, αναμένει 2 δευτερόλεπτα και κατόπιν ανοίγει αυτόματα μέχρι να σταματήσει επάνω στον ηλεκτρικό αναστολέα του ανοίγματος). Όταν
το κάγκελο φτάσει στο τέλος της διαδρομής ανοίγματος ο πίνακας αρχίζει να μετρά τον χρόνο πριν να προχωρήσει στο αυτόματο κλείσιμο.
ΠΡΟΣΟΧΗ: Αν η λειτουργία αυτόματου ανοίγματος δεν είναι ενεργοποιημένη (το DIP 3 στο OFF), η εκμάθησή του πρέπει να πραγματοποιηθεί ούτως ή άλλως.
γ) Αναμείνετε μέχρι να παρέλθει ο επιθυμητός χρόνος και κατόπιν πιέστε το πλήκτρο PROG για να αποθηκευτεί στη μνήμη ο χρόνος αναμονής και να κάνετε να επανεκκινηθεί το κάγκελο και να κλείσει.
δ) το κάγκελο είναι κλειστό. Το DL 1 σταματά να αναβοσβήνει. Οι χρόνοι έχουν αποθηκευτεί στη μνήμη. Ξαναβάλτε το DIP 2 στο OFF.
6οα Προγραμματισμός του τηλεχειριστηρίου (για το K-CRX)
1 – Τοποθετήστε το DIP 1 στο ΟΝ και στην συνέχεια το DIP 2 στο ON => το led DL1 θα αναβοσβήσει για 10 δευτερόλεπτα.
2 – Πιέστε το πλήκτρο του τηλεχειριστηρίου (συνήθως το κανάλι Α) μέσα σε 10 δευτερόλεπτα. Αν το τηλεχειριστήριο αποθηκευτεί σωστά, το led DL2 (πράσινο) θα ανάψει μια φορά.
3 – Ο χρόνος προγραμματισμού των κωδικών ανανεώνεται αυτόματα για να μπορέσετε να προγραμματίσετε το επόμενο τηλεχειριστήριο.
4 – Για να τελειώσετε τον προγραμματισμό αφήστε να περάσουν 10 δευτερόλεπτα ή πιέστε στιγμιαία το πλήκτρο PROG. => το led DL1 θα σταματήσει να αναβοσβήνει.
5 - Επαναφέρετε το DIP 1 στο OFF και το DIP 2 στο OFF.
6οβ Προγραμματισμός του τηλεχειριστηρίου (για το K)
Εισάγετε έναν δέκτη τύπου ACG5051 στην επαφή J5 (Αυτό επιτρέπει τον απ’ ευθείας χειρισμό, με το πρώτο κανάλι του τηλεχειριστηρίου, του ηλεκτρονικού πίνακα)
Συνδέστε το δεύτερο ρελέ R2 του δέκτη στην επαφή COM/PED, για να γίνει δυνατός ο χειρισμός εξ’ αποστάσεως του ανοίγματος διάβασης πεζών, ή κάποιας άλλης ρύθμισης.
Ενέργεια Ειδοποίηση led Αντίδραση Σχόλιο
DL1 & DL2 αναβοσβήνουν
1° Πατήστε στιγμιαία το κουμπάκι Ρ του δέκτη το DL1 αναβοσβήνει Απελευθερώστε το Ρ περάστε στο 2ο σημείο
2° Πατήστε το πλήκτρο Α του τηλεχειριστηρίου για 1,5 δευτερόλεπτο το DL1 κάνει μια έκλαμψη μην εκπέμπετε περάστε στο 3ο σημείο
3° Πατήστε στιγμιαία το κουμπάκι Ρ του δέκτη το DL2 αναβοσβήνει Απελευθερώστε το Ρ περάστε στο 4ο σημείο
4° Πατήστε το πλήκτρο Β του τηλεχειριστηρίου για 1,5 δευτερόλεπτο το DL1 κάνει μια έκλαμψη μην εκπέμπετε Τέλος
Αφήστε να αναβοσβήσει το DL2 για 10 φορές ή πατήστε το Ρ στον δέκτη για να βγείτε από την διαδικασία προγραμματισμού.
7° Εξατομικεύστε την διαμόρφωση
Είναι δυνατόν να αλλάξετε την διαμόρφωση μετακινώντας τους διάφορους μικροδιακόπτες
Μικροδιακόπτες στο ON Μικροδιακόπτες στο ΟFF
DIP3 Αυτόματο κλείσιμο ενεργοποιημένο Αυτόματο κλείσιμο μη ενεργοποιημένο
DIP4 Φωτοκύτταρα ενεργά μόνο στο κλείσιμο Φωτοκύτταρα πάντα ενεργά
DIP5 Προ-έκλαμψη των 3 δευτερολέπτων Κινητήρας και συσκευή εκλάμψεων εκκινούν μαζί.
DIP6 Χειρισμός βήμα-βήμα Αναποτελεσματικός χειρισμός στο άνοιγμα
DIP7 Ενεργοποιημένο ηλεκτρονικό φρένο Απενεργοποιημένο ηλεκτρονικό φρένο
DIP8 Επιβράδυνση μη ενεργοποιημένη Επιβράδυνση ενεργοποιημένη
DIP9 Σταδιακή εκκίνηση ενεργοποιημένη Σταδιακή εκκίνηση απενεργοποιημένη
DIP10 TEST παρακολούθησης προσέγγισης ενεργοποιημένο TEST παρακολούθησης προσέγγισης απενεργοποιημένο
DIP11 - K800-K1400-K2200
DIP12 K2200 K800-K1400
ΣΗΜΑΝΤΙΚΟ: Η εγκατάσταση πρέπει να συμμορφώνεται με όλα τα πρότυπα και Κανονισμούς που προς το παρόν ισχύουν.
