ΑΠΛΟΠΟΙΗΜΕΝΕΣ ΟΔΗΓΙΕΣ ΓΙΑ ΤΟ K800-1400-2200 FCE-FCM ΜΕ Κ2007

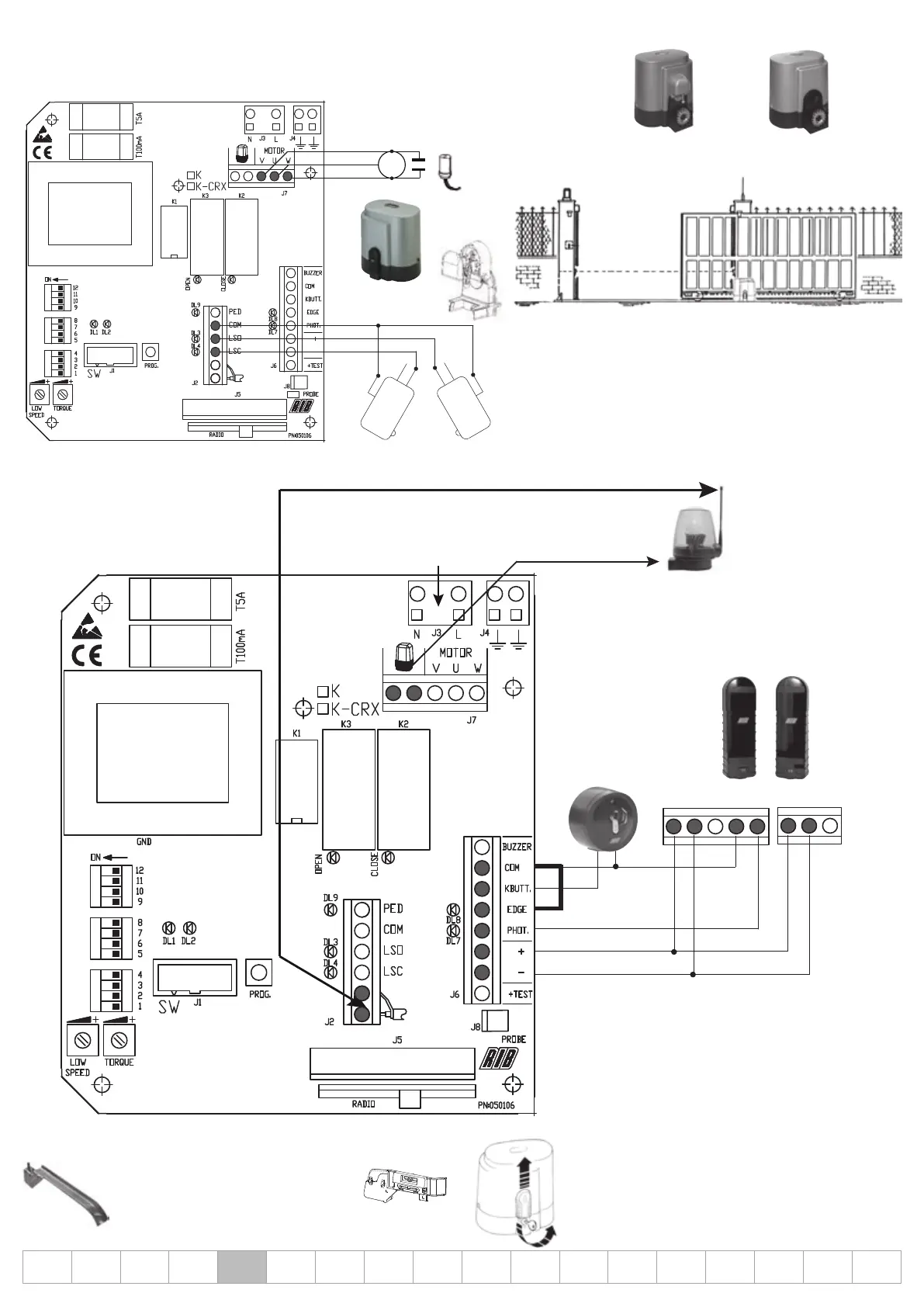

1° Σύνδεση του κινητήρα και του αναστολέα (πραγματοποιείται στο εργοστάσιο)
M
ΚΑΦΕ
ΜΠΛΕ
ΜΠΛΕ
ΜΑΥΡΟ
C C
NO NO
NC NC
ΚΙΝΗΤΗΡΑΣ
ΣΥΜΠΥΚΝΩΤΗΣ
A
A
A
Ο κινητήρας είναι προκαθορισμένος για άνοιγμα προς δεξιά.
Αν το άνοιγμα είναι προς αριστερά, πρέπει να αντιστραφούν τα καλώδια LSO
και LSC των ακροδεκτών J2 και τα καλώδια V και W των ακροδεκτών J7
2° Σύνδεση των εξαρτημάτων
ΣΗΜΑΝΤΙΚΟΣ
ΤΡΟΦΟΔΟΣΙΑ
βύσμα ταχείας χρήσης.
Πιέστε. Εισάγετε το καλώδιο.
Απελευθερώστε για να το μπλοκάρετε.
ΚΕΡΑΙΑ – Χρησιμοποιήστε ομοαξονικό καλώδιο RG58
Γέφυρα COM-EDGE
A*A => A+A- Προσέξτε την πολικότητα
της τροφοδοσίας των φωτοκυττάρων.
A*
A
S C
NC
A*
A
S
A
A
A
3° Εγκατάσταση και ρύθμιση των έκκεντρων λαμών του αναστολέα
Τοποθετήστε τις έκκεντρες λάμες στην οδοντωτή
ράβδο.
Βιδώστε τις δυο βίδες για να στερεωθούν. Στην
συνέχεια θα περιγραφεί πώς να ρυθμίσετε καλύτερα
την επέμβαση των λαμών.
Απελευθερώστε τον κινητήρα (γυρίστε το κλειδί αριστερόστροφα
μέχρι το τέλος, χωρίς να ασκήσετε δύναμη) και κινήστε χειροκίνητα το
κάγκελο.
Ελέγξτε το σημείο που επεμβαίνουν τα έκκεντρα.
ΠΡΟΣΟΧΗ: Οι έκκεντρες λάμες πρέπει να πιέζουν τους ηλεκτρικούς
μικροδιακόπτες πριν το κινούμενο μέρος ακουμπήσει στα μηχανικά
σημεία κράτησης.
