4° Contrôle du sens de marche, du réglage de la force et du ralentissement en phase de rapprochement.
NOUS REPETONS: Si le portail s’ouvre à gauche, inverser V et W tout comme LSO avec LSC.
N.B.: Dur ant cette phase, le mouvement s’eectue exclusivement en appuyant constamment sur le bouton PROG, le type de fonctionnement est “pas à pas”. C’est à dire qu’à chaque pression
du bouton PROG, on obtienne ouvre-stop-ferme-stop-ouvrw-etc….
La confirmation d’une bonne configuration s’obtient au moyen du contrôle des leds comme décrit ci-après.
a) Configurer les microinterrupteurs DIP 1-2-3-4-5-6-8-10-11-12 sur OFF et DIP 7-9 sur ON (pour
K800 et K1400). Si K2200 DIP 12 sur ON.
b) Placer DIP 1 sur ON (la led DL1 clignote rapidement)
c) Positionner le potentiomètre de réglage de la force “TORQUE” sur minimum
d) Appuyer sur le bouton PROG (La led verte s’allume et le portail s’ouvre)
e) Augmenter progressivement la force “TORQUE”, seulement si nécessaire (ATTENTION: une force excessive peut être
dangereuse pour les utilisateurs)
f) Après 10 secondes, le moteur ralentira à une vitesse réglable en utilisant le potentiomètre “LOW SPEED”.
g) A la fin de l’ouverture, la came vient s’appuyer sur le fin de course et le moteur s’arrête (Les leds DL3 et “OPEN” s’éteignent).
h) Relâcher le bouton PROG.
i) Appuyer à nouveau sur le bouton PROG (la led rouge “CLOSE” s’allume et le portail se ferme)
j) Après 10 secondes, le moteur ralentit. La fin de course arrête le moteur lorsque le portail est complètement fermé (DL4 et
“CLOSE” s’éteignent)
k) Relâcher le bouton PROG et appuyer à nouveau sur PROG pour ouvrir un peu le portail et libérer le fin de course de fin de
fermeture.
l) Remettre le DIP 1 sur OFF et passer au point 5°.
5° Programmation des temps de travail et d’attente avant d’obtenir la fermeture automatique.
IMPORTANT: Eectue un pont entre COM-PHOT et COM-EDGE si les sécurités ne sont pas installées. Les leds DL7 et DL8 doivent être allumées.
Une led éteinte signale une panne de la sécurité ou l’absence du branchement et bloquera le mouvement du portail.
b) Placer le DIP 2 sur ON (la led DL1 clignote rapidement)
b) Appuyer un instant sur le bouton PROG (le portail se ferme, s’arrête en fin de course, attend 2 secondes, après quoi, il s’ouvre automatiquement, puis s’arrête contre le fin de course
électrique de fin d’ouverture). Dès que le portail est arrivé en fin d’ouverture, le tableau commence à compter le temps d’attente avant d’eectuer la fermeture automatique.
N.B.: Même si la fonction de fermeture automatique n’est pas active (DIP 3 sur OFF), son apprentissage doit de toute manière être exécuté.
c) Attendre le temps désiré, après quoi, donner une impulsion au bouton PROG pour mémoriser le temps d’attente et refermer le portail.
d) Le portail est fermé. DL1 a cessé de clignoter. Les temps sont mémorisés. Remettre DIP 2 sur OFF.
6a° Programmation de la télécommande (pour K-CRX)
1 - Placer DIP 1 sur ON et successivement le DIP 2 sur ON => la led DL1 clignotera pendant 10 secondes.
2 - Appuyer sur la touche de la télécommande (normalement, le canal A) dans les 10 secondes. Si la télécommande est correctement mémorisée, la led DL2 (verte) émet un clignotement.
3 - Le temps de programmation des codes se renouvelle automatiquement pour pouvoir mémoriser la télécommande suivante.
4 - Pour terminer la programmation, laisser s’écouler 10 sec., ou bien appuyer pendant un instant sur le bouton PROG. => la led DL1 arrêtera de clignoter.
5 - Replacer DIP 1 sur OFF et DIP 2 sur OFF.
6b° Programmation de la télécommande (pour K)
Insérer un récepteur radio ACG5051 sur le connecteur J5 (Ceci permet de commander directement la platine électronique avec le premier canal de la télécommande)
Brancher le second relais R2 du récepteur radio sur COM/PED afin de consentir la commande de l’ouverture pour piétons ou d’un autre dispositif, via radio.
Action Confirmer led Réaction Commentaire
DL1 et DL2 clignotent
1° Appuyer un instant sur le bouton P du récepteur DL1 clignote relâcher P passer au point 2°
2° Appuyer sur la touche A de la télécommande pendant 1,5 secondes. DL2 émet un flash relâcher la touche A passer au point 3°
3° Appuyer un instant sur le bouton P du récepteur DL2 clignote relâcher P passer au point 4°
4° Appuyer sur la touche B de la télécommande pendant 1,5 secondes. DL1 émet un flash relâcher la touche B Fin
Laisser clignoter DL2 pendant 10 fois ou appuyer sur P sur le récepteur pour sortir de la programmation

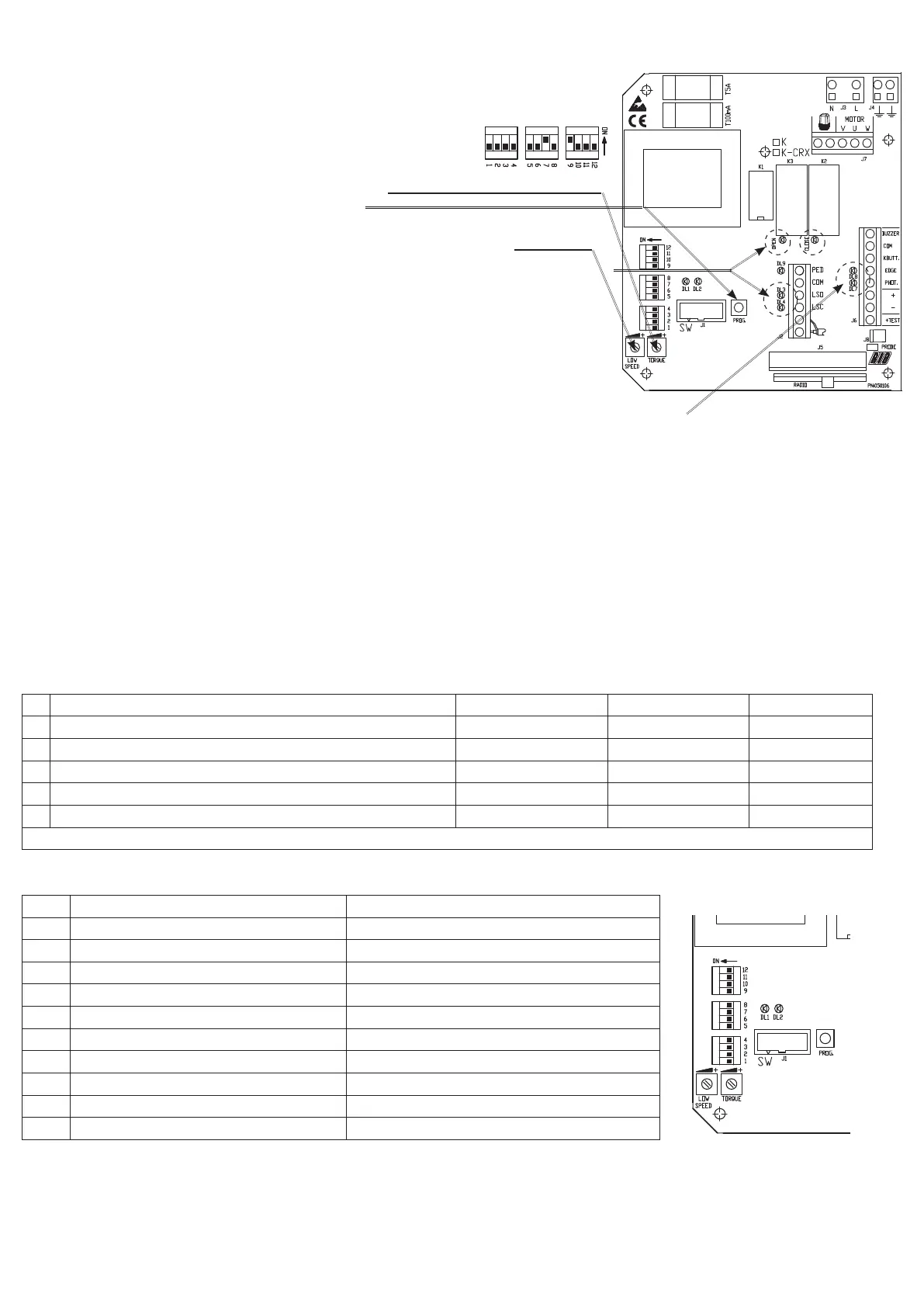

7° Personnaliser la configuration
Il est possible de modifier la configuration en déplaçant les diérents microinterrupteurs
Microinterrupteurs sur ON Microinterrupteurs sur OFF
DIP3 Fermeture automatique activée Fermeture automatique non activée
DIP4 Photocellules actives uniquement en fermeture Photocellules toujours actives
DIP5 Pré-clignotement de 3 secondes Le moteur et le clignoteur démarrent en même temps
DIP6 Commande “pas à pas” Commande inecace en ouverture
DIP7 Frein électronique activé Frein électronique non activé
DIP8 Ralentissement non activé Ralentissement activé
DIP9 Départ graduel activé Départ graduel non activé
DIP10 TEST monitorage cordon activé TEST monitorage cordon non activé
DIP11 - K800-K1400-K2200
DIP12 K2200 K800-K1400
IMPORTANT: L’installation doit être conforme à toutes les normes et les directives actuellement en vigueur.
