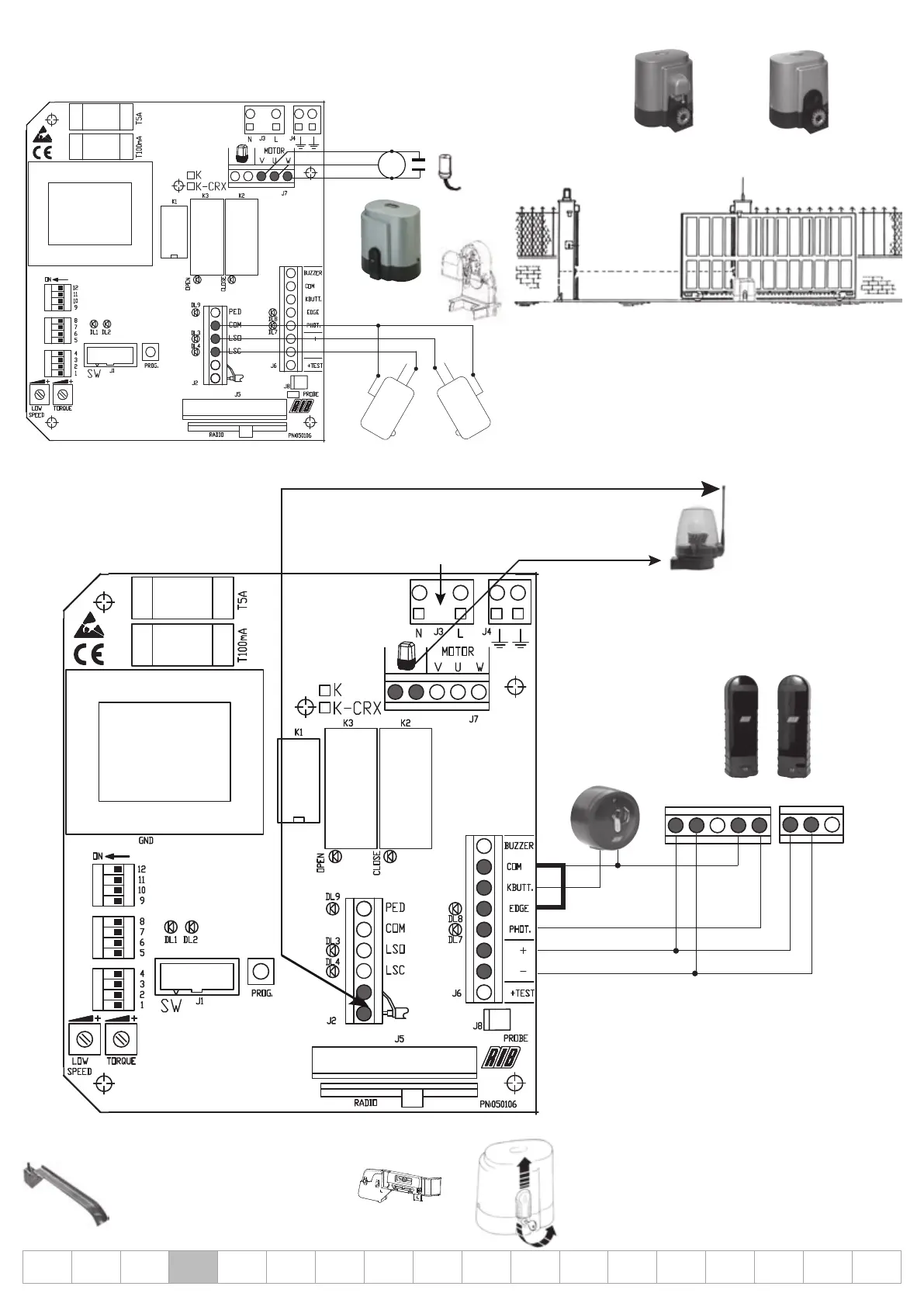

INSTRUCTIONS SIMPLIFIEES POUR K800-1400-2200 FCE-FCM AVEC K-CRX
1° Branchement du moteur et des fins de course (eectué en usine)
M
MARRON
BLEU
BLEU
NOIR
C C
NO NO
NC NC
MOTEUR
CONDENSATEUR
A
A
A
Le moteur est prévu pour une ouverture vers la droite.
Si l’ouverture se fait vers la gauche, il faut inverser les fils LSO et LSC du bornier
J2 et les fils V et W du bornier J7
2° Branchement des accessoires
IMPORTANT
ALIMENTATION
connecteur rapide.
Appuyer. Insérer le fil.
Relâcher pour le bloquer.
ANTENNE – Utiliser un câble coaxial RG58
Ponter
COM-EDGE
A*A => A+A- Respecter la polarité
de l’alimentation des photocellules
A*
A
S C
NC
A*
A
S
A
A
A
3° Installation et réglage des cames de fin de course
Placer la came sur la crémaillère.
Visser les deux vis pour les bloquer. Ci-après, vous
trouverez une description afin de mieux régler
l’intervention des cames.
Débloquer le moteur (tourner la clé dans le sens contraire des
aiguilles d’une montre jusqu’en fin de course sans forcer) et déplacer
manuellement le portail.
Contrôler le point d’intervention des cames.
N.B.: Les cames doivent faire pression sur les contacts électriques avant
que la partie mobile ne touche les arrêts mécaniques.
