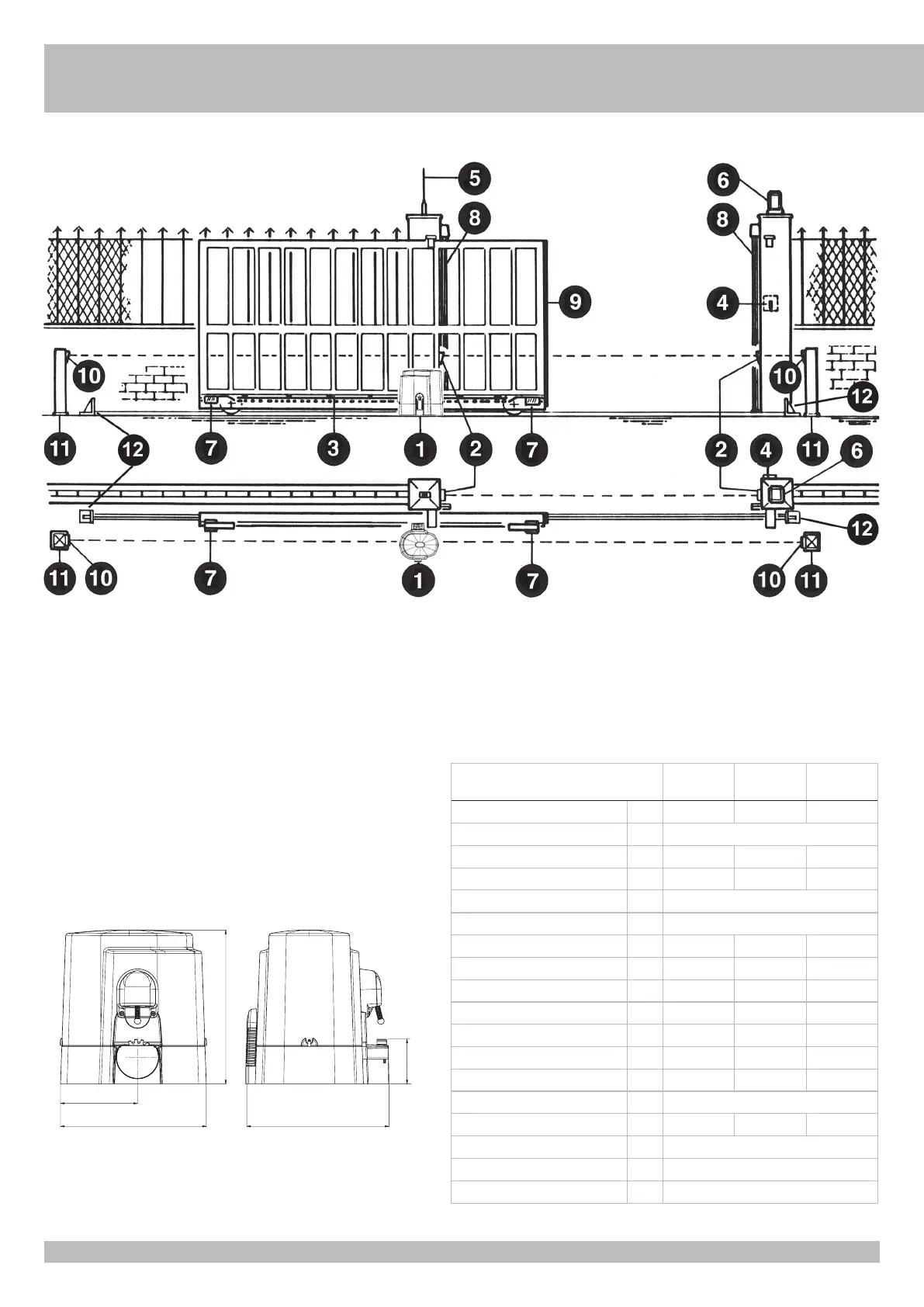

LAYOUT IMPIANTO
1 - Operatore K
2 - Fotocellule esterne
3 - Cremagliera Modulo 4
4 - Selettore a chiave
5 - Antenna radio
6 - Lampeggiatore
7 - Limitatori di corsa (camme)
8 - Costola meccanica
9 - Costola pneumatica o Fotocosta
10 - Fotocellule interne
11 - Colonnine per fotocellule
12 - Fermi meccanici
CARATTERISTICHE TECNICHE
Operatori irreversibili per cancelli scorrevoli aventi un peso massimo di 2200
kg.
L’irreversibilità di questo operatore fa si che il cancello non richieda alcun tipo di
serratura elettrica per un’efficace chiusura.
Il motore è protetto da una sonda termica che in caso di utilizzo prolungato interrompe
momentaneamente il movimento.
Misure in mm
1
CARATTERISTICHE
TECNICHE
K800 K1400 K2200
Peso max cancello kg 800 1400 2200
Velocità di traino m/s. 0,155/0,18
Forza di spinta a giri costanti N 600 790 1150
Coppia max Nm 20,4 27 39
Cremagliera modulo 4
Alimentazione e frequenza 230V~ 50/60Hz
Potenza motore W 287/262 257/314 247/311
Assorbimento A 1,38/1,19 1,18/1,44 1,1/1,62
Condensatore µF 12,5 12,5 16
Cicli normativi n° 7 - 38s/2s 8 - 64s/2s
12/7 - 64s/2s
Cicli consigliati al giorno n° 300 400 500
Servizio 50% 70% 70%
Cicli consecutivi garantiti n° 8/6m 15/10m 15/10m
Lubrificazione a grasso COMLUBE LHITGREASE EP/GR.2
Peso max kg 10,5 12,3 14
Rumorosità db <70
Temperatura di lavoro °C -10 ÷ +55°C
Grado di protezione IP 44
