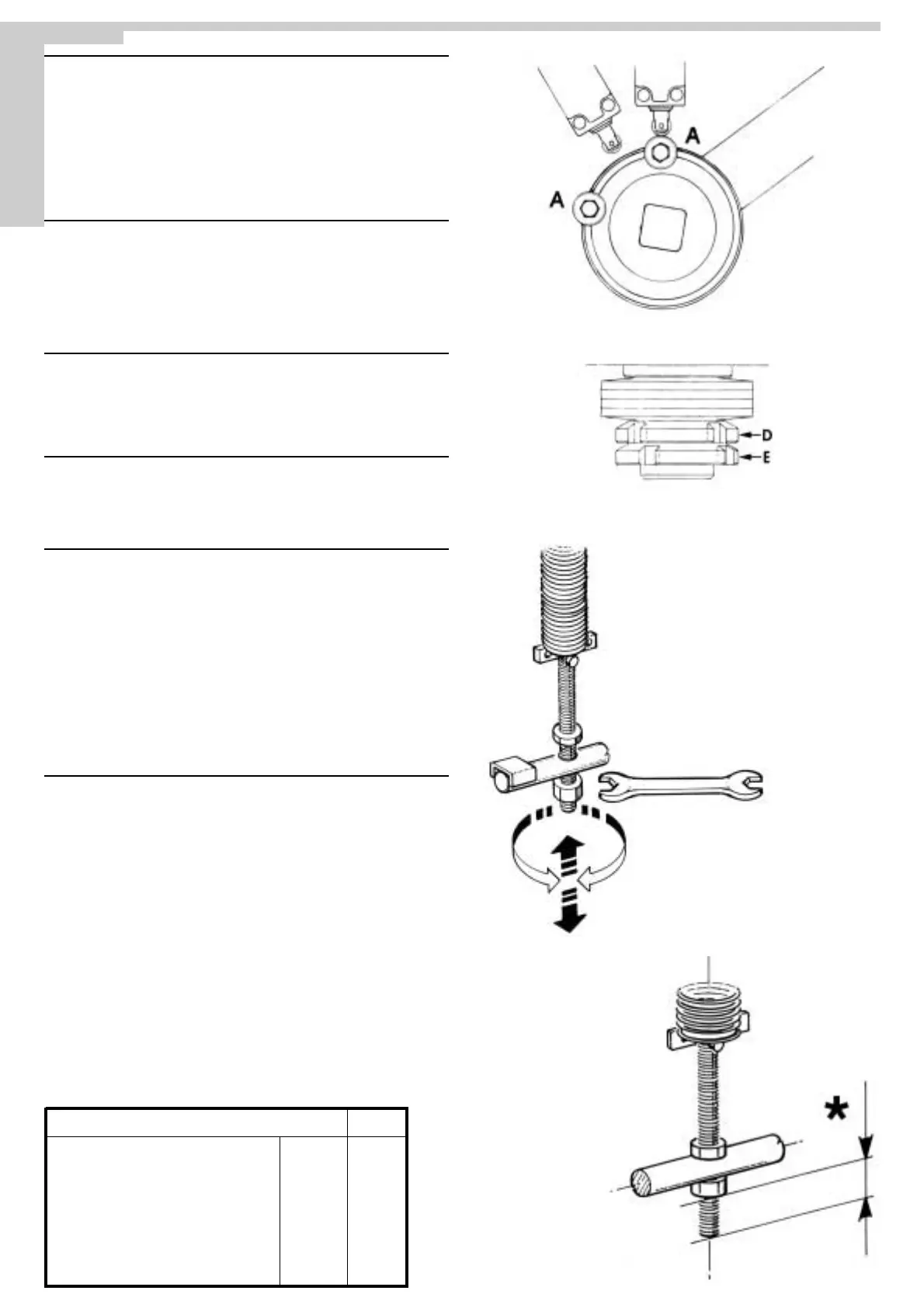

RÉGLAGE DES FINS DE COURSE
Généralement, lorsque la barrière est livrée au Client, les fins de course sont déjà réglés
de façon à permettre un mouvement optimal de la lisse. En cas de nivellement erroné de
la plaque à cémenter, la lisse pourrait ne pas être parfaitement horizontale ou verticale,
rendant ainsi l'installation inadéquate au point de vue esthétique. Afin d'éviter tout
problème de ce type, il est possible de modifier la course mécanique de la lisse en se
servant de 2 clés n°9 pour modifier les fins de course mécaniques.
Régler ensuite les fins de course électriques en intervenant sur les cliquets A, montés
sur le disque: pour cette opération, dévisser les vis qui les bloquent en se servant d'une
clé n°10 à 6 pans.
Fig.7
RÉGLAGE DU DÉBRAYAGE DE SÉCURITÉ
Pour procéder au réglage du débrayage de sécurité, se servir d'une clé pour bagues
n°30-32; desserrer la bague E et visser la bague D en la tournant dans le sens des
aiguilles d'une montre pour augmenter la puissance que le moteur transmet à la lisse.
En opposant une légère résistance au mouvement, vérifier que la lisse en phase de
descente s'arrête; après avoir effectué le réglage, resserrer la bague E.
Fig.8
RÉGLAGE DES RESSORTS D'ÉQUILIBRAGE
Lorsque la barrière est livrée, les ressorts d'équilibrage sont déjà réglés.
En cas de rajout de poids à la lisse (ex. cordons pneumatiques ou avec photocellule), il
est indispensable de rééquilibrer cette dernière. Si la lisse a tendance à tomber pendant
le mouvement de descente, agir sur les ressorts d'équilibrage.
Afin de pouvoir procéder à l'opération susmentionnée, soulever électriquement ou
manuellement la lisse, jusqu'à ce qu'elle soit en position verticale; après quoi, il suffit
d'utiliser une clé n°24 à 6 pans.
En effet, pour augmenter la force de soulèvement de la lisse, il suffit de desserrer les
contre-écrous et de visser ensuite dans le sens des aiguilles d'une montre les écrous,
situés sous les ressorts.
Si la lisse a tendance à s'arrêter pendant le mouvement de remontée, régler l'embrayage
extérieur de l'opérateur à l'aide d'une clé pour bagues n°30-32 (observer le mouvement
de la lisse avant de tirer les ressorts).
Fig.9
L=6mt
ACG8511 a 0 cm
ACG8511 + ACG8281 a + b 0 cm
ACG8511 + ACG7090 + ACG7095 a + c 0 cm
ACG8511 + ACG7090 + ACG7095 + ACG8281 a + b + c 0 cm
ACG8511 + ACG7090 + ACG7095 + ACG8070 a + c + d 0 cm
ACG8511 + ACG8070 a + d 0 cm
ACG8547 e 0 cm
ACG8547 + ACG8281 e + b 0 cm
ACG8547 + ACG8070 e + d 0 cm
*
a - Lisse
b - Fourche escamotable
c - Cordon avec photocellule “Fotocosta”
d - Potelet magnétique
e - Lisse avec ridelle
