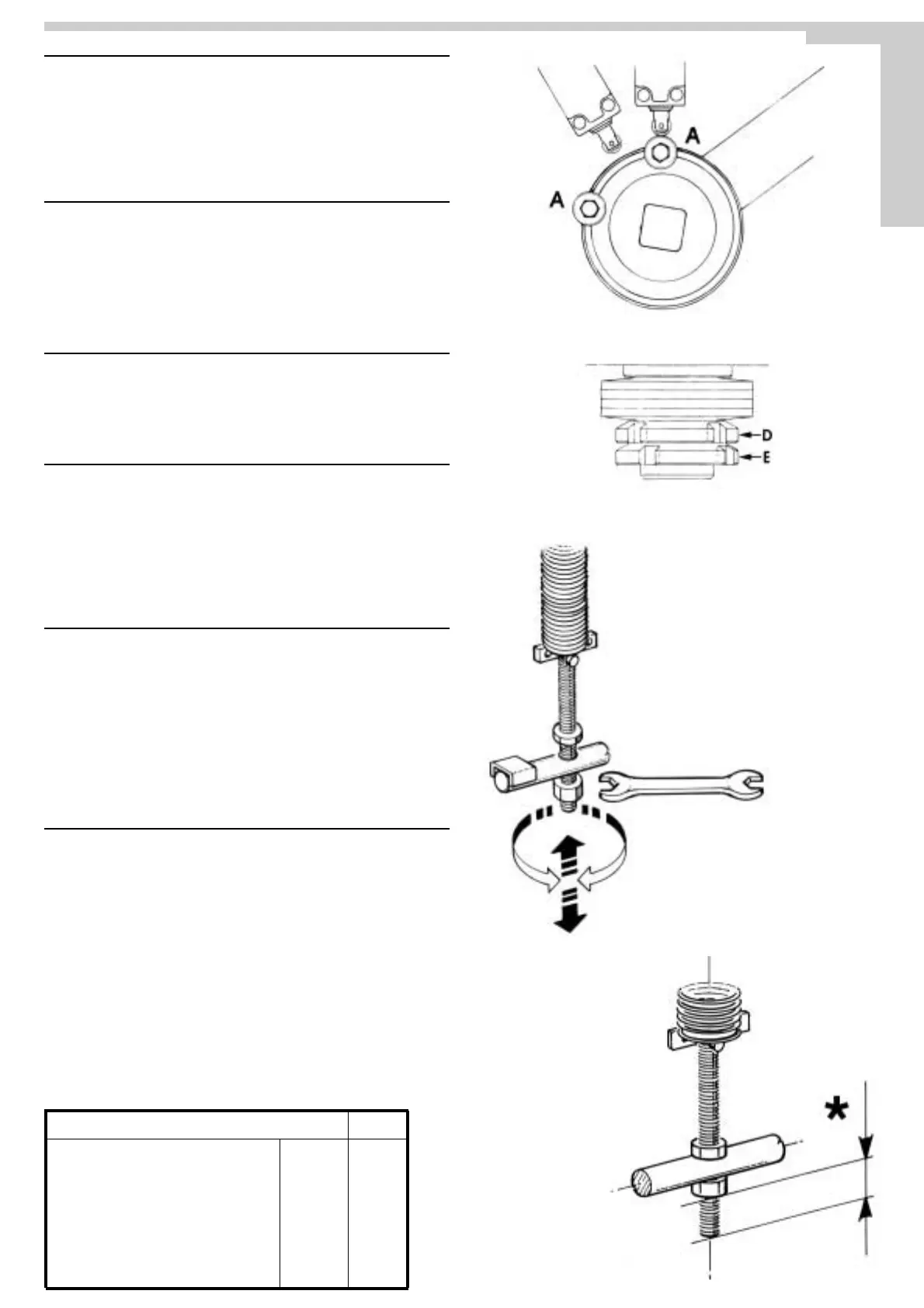

REGOLAZIONE FINECORSA
Normalmente la barriera Vi viene fornita con i finecorsa già regolati per permettere il
movimento ideale dell'asta. In caso di errato livellamento della piastra da cementare,
l'asta potrebbe non risultare perfettamente orizzontale o verticale con un conseguente
cattivo risultato estetico dell'installazione. Per ovviare a ciò è possibile modificare la
corsa meccanica dell'asta modificando le battute di finecorsa utilizzando due chiavi n°9.
Regolare quindi i finecorsa elettrici intervenendo sui nottolini A montati sul disco,
allentando le viti che li bloccano allo stesso utilizzando una chiave esagonale n°10.
Fig.7
REGOLAZIONE FRIZIONE DI SICUREZZA
Per effettuare la regolazione della frizione di sicurezza utilizzate una chiave per ghiere
n°30-32, sbloccate la ghiera E e avvitate la ghiera D in senso orario per aumentare la
potenza trasmessa dal motore all'asta.
Verificate che la sbarra in fase di discesa si fermi opponendole una leggera resistenza al
movimento e a registrazione avvenuta ribloccate la ghiera E
Fig.8
REGOLAZIONE MOLLA DI BILANCIAMENTO
La barriera viene fornita con le molle di bilanciamento già registrate.
In caso vengano aggiunti pesi all'asta (es. coste pneumatiche o a fotocellula) è
necessario ribilanciare l'asta. Se l'asta durante il movimento di discesa tende a
precipitare, agire sulle molle di bilanciamento.
Per far ciò sollevare elettricamente o manualmente l'asta fino alla posizione verticale,
dopo di che è sufficente utilizzare una chiave esagonale n°24 .
È sufficente infatti sbloccare i controdadi e avvitare poi in senso orario i dadi posti sotto
le molle per aumentare la forza di sollevamento dell'asta.
Se l'asta tende a fermarsi, durante il movimento di salita, regolate la frizione esterna
dell’operatore utilizzando una chiave per ghiere n°30-32 (osservare il movimento
dell'asta prima di tirare le molle).
Fig.9
L=6mt
ACG8511 a 0 cm
ACG8511 + ACG8281 a + b 0 cm
ACG8511 + ACG7090 + ACG7095 a + c 0 cm
ACG8511 + ACG7090 + ACG7095 + ACG8281 a + b + c 0 cm
ACG8511 + ACG7090 + ACG7095 + ACG8070 a + c + d 0 cm
ACG8511 + ACG8070 a + d 0 cm
ACG8547 e 0 cm
ACG8547 + ACG8281 e + b 0 cm
ACG8547 + ACG8070 e + d 0 cm
*
a - Asta
b - Paletto pendulo
c - Costa a fotocellula “Fotocosta”
d - Colonna con magnete
e - Asta con rastrelliera
