RIB NORMAL - Page 48

48

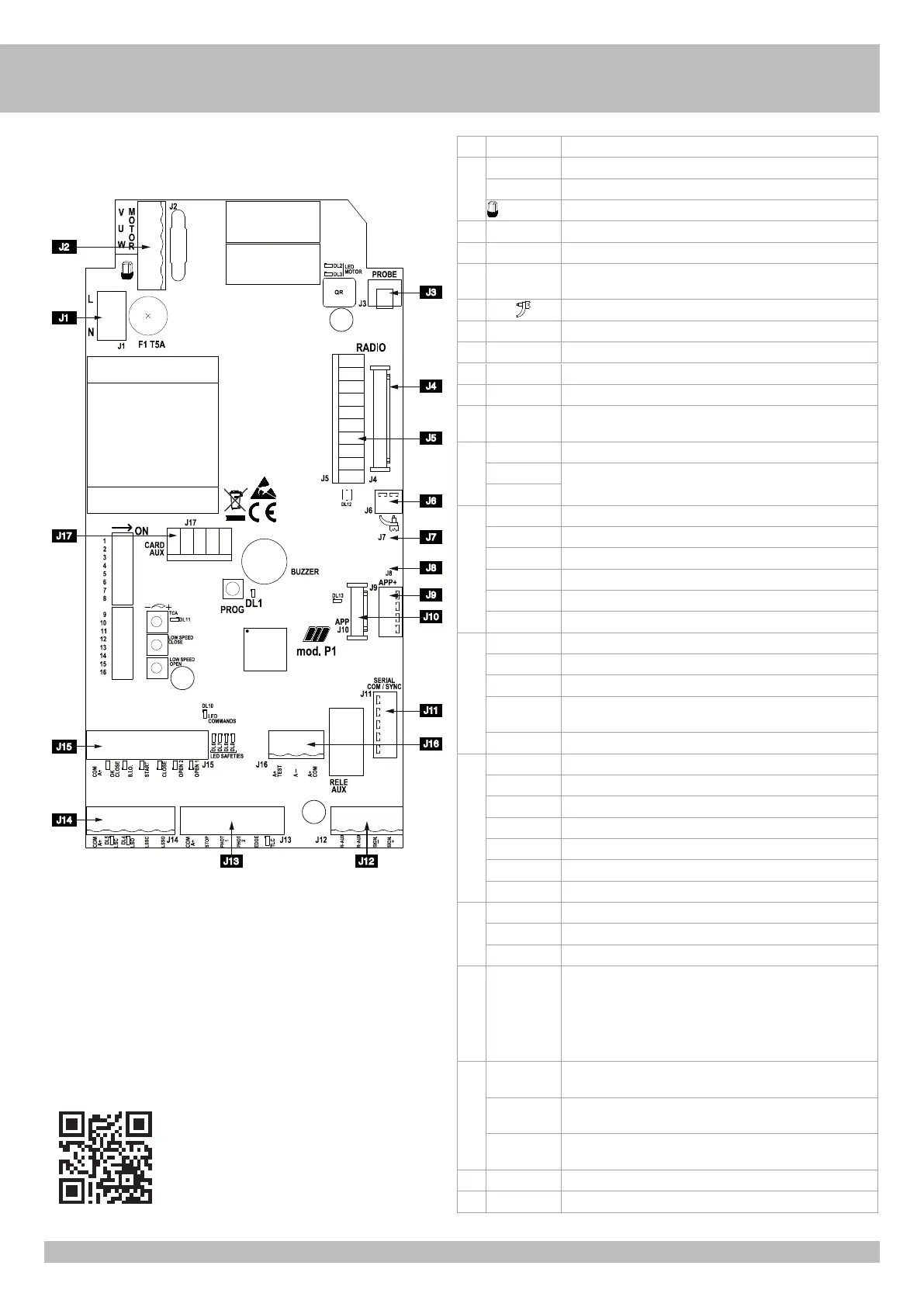

A- VERBINDUNGEN
J1
J15
J17
J2
J14
J4
J5
J3
J6
J9
J10
J11
J16
J7
J8
J13 J12
D
J1 L-N Stromversorgung 230 Vac 50/60 Hz (120 V 60 Hz auf Anfrage)
J2 U - MOTOR Gemeinschaftsanschluss Motor
V-W - MOTOR Anschluss Wendegetriebe und Kondensator Motor
Blinker (max. 40 W)
J3 PROBE Klemmleiste für Anschluss Heizfühler (Kode ACG4666 fakultativ)
J4 RADIO Verbinder für Radio-Modul ACG8069
J5 RADIO Verbinder für Radioempfänger RIB Steckverbindung mit Speisung zu
24 Vdc
J6
Funkantenne
J7 Veranlagung für Wechselrichter (vorhanden)
J8 RS485-Terminierung von J9
J9 APP+ Anschluss für APP+ Karte
J10 APP Anschluss für APP Karte
J11 SERIAL COM /
SYNC
Anschluss für serielle Verbindung
J12 R-AUX Hilfsrelaiskontakt (NO) Max 700 W
SIGN. - Kontrollleuchte «geöffnete Schranke» (12 Vdc 3W max)
SIGN. +
J13 COM A+ Gemeinsame erdungskontakte / Positive 24 Vdc
STOP Kontakt Stopp-Taster (NS)
PHOTO 1 Kontakt Fotozellen 1 (NS)
PHOTO 2 Kontakt Fotozellen 2 (NS)
EDGE Kontakt Kontaktleisten (NS)
TLC Kontakt Fahrzeuganwesenheits-Anzeige (NO) (nur bei PARK-Modus)
J14 COM A+ Gemeinsame erdungskontakte / Positive 24 Vdc
LSC Kontakt des Endschalters, der die Schließung stoppt (NS)
LSO Kontakt des Endschalters, der die Öffnung stoppt (NS)
LSSC Kontakt des Endschalters, der die Laufverlangsamung bei der
Schließung einleitet (NO)
LSSO Endausschalter zum Anfang der Verlangsamung bei Öffnung (NO)
J15 COM A+ Gemeinsame erdungskontakte / Positive 24 Vdc
OK CLOSE Steuerkontakt sofortige Schließung (nur in PARK-Modus)
B.I.O. Uhr-Kontakt (NO)
START Kontakt einzelnes Impulses (NO)
CLOSE Kontakt Tastschalter Schließung (NO)
OPEN 2 Kontakt Tastschalter Öffnungs 2 (NO) (nur in PARK-Modus) ausgehen
OPEN 1 Kontakt Tastschalter Öffnungs 1 (NO) eintreten
J16 A+ COM Positive Ladung für die Speisung der Zubehöre zu 24 Vdc
A- Negative Ladung für die Speisung der Zubehöre zu 24 Vdc
A+TEST Positive Ladung für die Speisung für Fotozellen Selbstkontrolle
J17 CARD AUX Steckverbinder für Platine 1 Relais (Kode ACQ9080) zum
Betrieb Funktionsbeleuchtung oder zum Betrieb Magnet
Schrankenbaumsperre.
Steckverbinder für Platine 3 Relais (Kode ACQ9081) zum Betrieb
Funktionsbeleuchtung oder zum Betrieb Magnet Schrankenbaumsperre
bzw. Ampelbetrieb.
TCA Trimmer automatische schliessung vollständig oder Teilweise - Ab
Werk: NICHT ZUGELASSEN und LED DL11 AUSGESCHALTET
LOW SPEED
CLOSE
Langsamlaufregler bei Schließung
LOW SPEED
OPEN
Langsamlaufregler bei Öffnung
PROG. Programmiertaste
F1 T5A Sicherung Motorschutz
