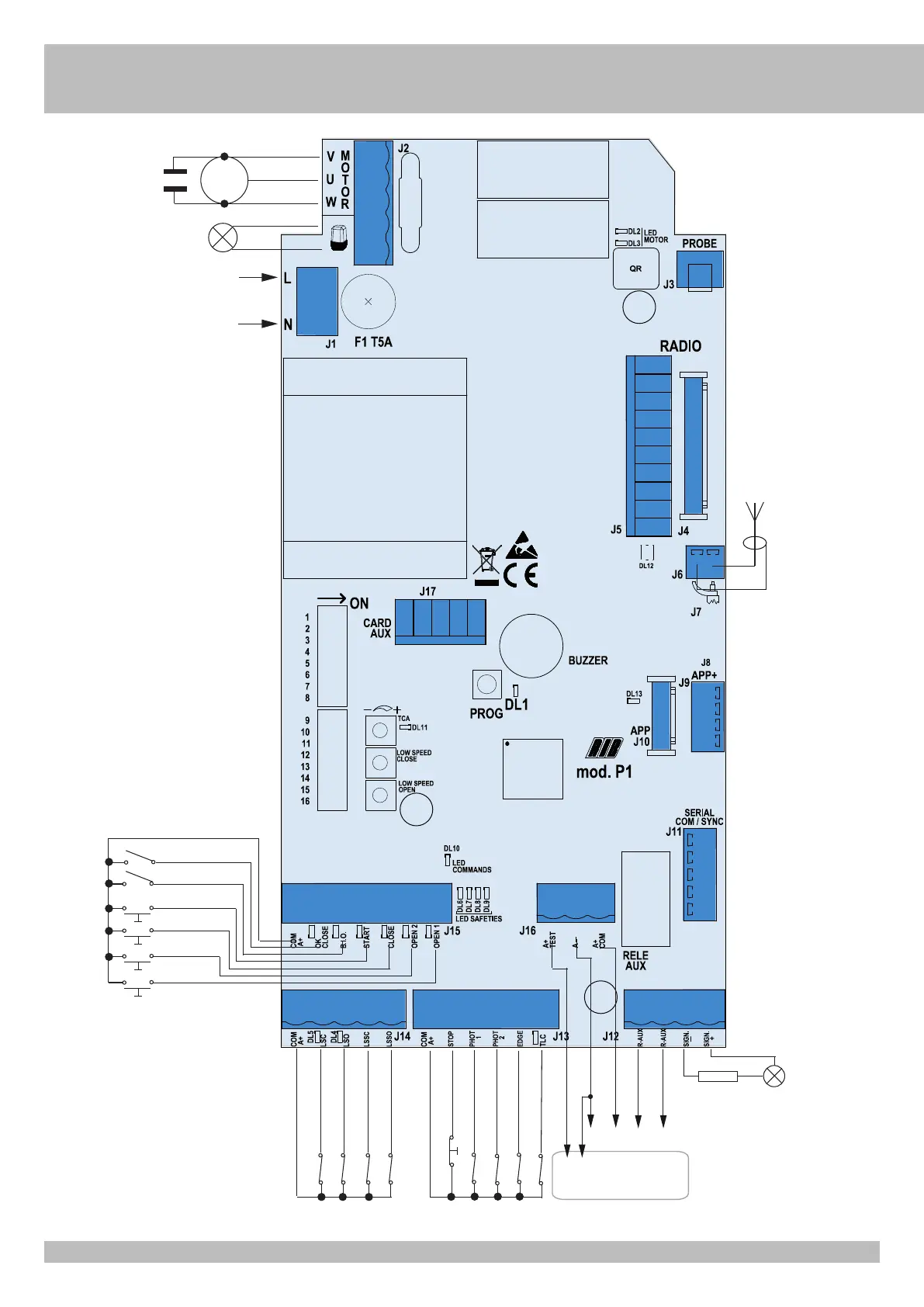

BRANCHEMENTS ÉLECTRIQUES
M
ANTENNE
433 MHz
ENVELOPPE
ANTENNE
FERMETURE
OUVERTURE
COMMUN
FEU CLIGNOTANT
230Vac 40W
ALIMENTATION
230Vac 50 Hz
HORLOGE
OUVERTURE 2
FERMETURE
OK FERMETURE
COMMANDE UNIQUE
OUVERTURE 1
24Vdc 0,4A ±15%
24Vdc 0,4A ±15%
A+TEST / A-
AUTOTEST
PHOTOCELLULES
LED
R=2,2K 1/4W
FIN FERMETURE
FIN OUVERTURE
FIN RALL. FERMETURE
FIN RALL. OUVERTURE
COMMUN
PHOTOCELLULES 1
STOP
CAPTEUR MAGNETIQUE D'ENTRÉE
PHOTOCELLULES 2
CORDON
COMMUN
COMMUN
COMMUN
700 W MAX
