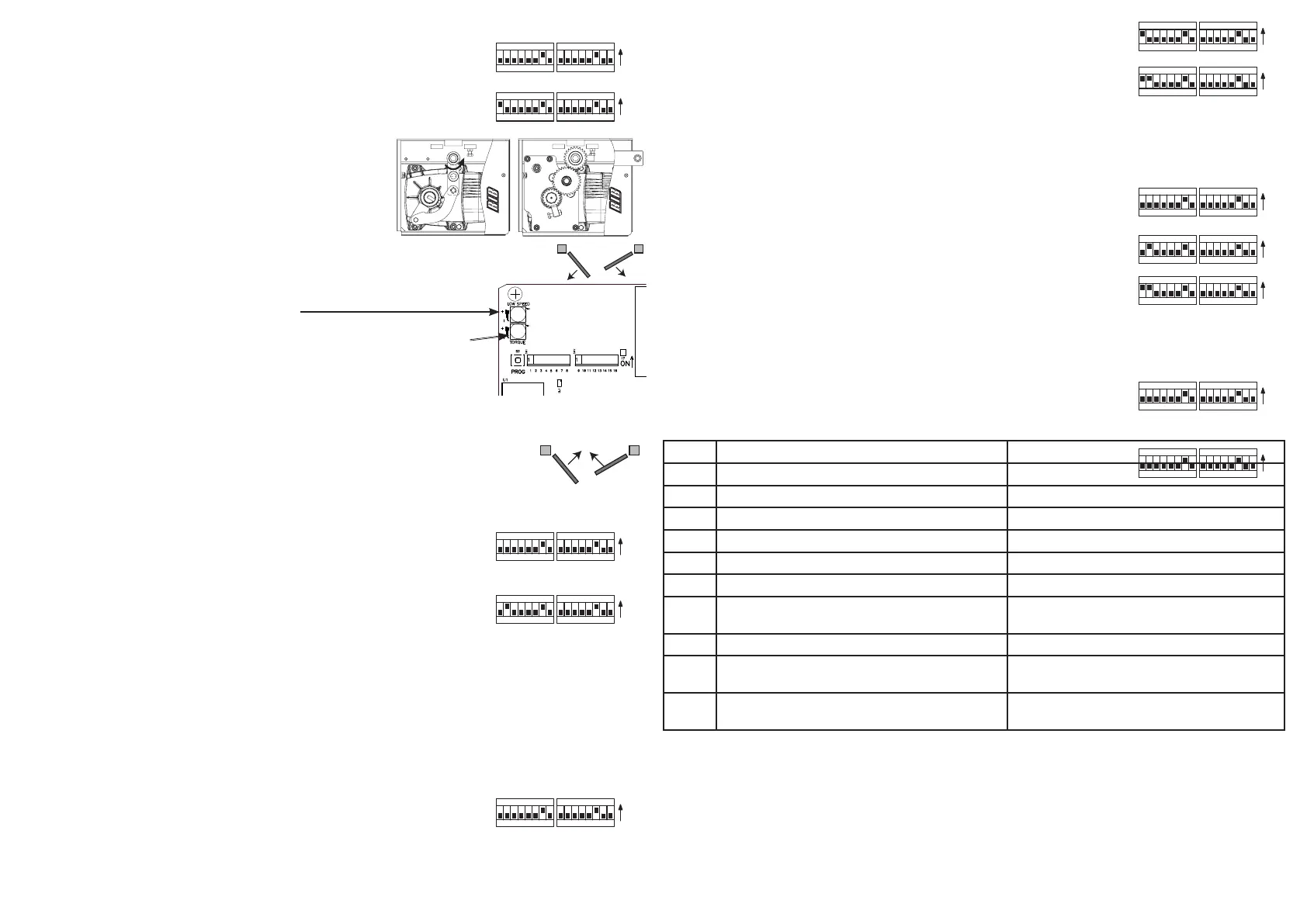

1ο ΣΤΑΔΙΟ (Ρυθμίσεις και έλεγχοι)
1 - Τοποθετήστε το σύνολο των μικροδιακοπτών των SW1 και SW2 στο OFF και τα dip 7 και 14 στο ON
(αν υπάρχει ηλεκτρική κλειδαριά ρυθμίστε επίσης τα dip 8-9-10 στο ON)
2 - Τροφοδοτήστε με τάση τον ηλεκτρικό πίνακα. Ρυθμίστε το DIP 1 στο ΟΝ. Το led DL1 αναβοσβήνει.
3 - Μετακινήστε με τη αυτόματα (με χρήση του ηλ. ρεύματος) τις πόρτες σε
θέση πλήρους ανοίγματος και πλήρους κλεισίματος ώστε να ρυθμίσετε τα
μηχανικά σημεία κράτησης. Για να το κάνετε αυτό πατήστε το πλήκτρο PROG
και κρατήστε το πιεσμένο. Τα led DL5 και DL3 που βρίσκονται δίπλα στα relè
ανάβουν.
Το Μ1 και μετά το Μ2 πρέπει να ανοίξουν καθόσον το PROG παραμένει
πατημένο.
10 δευτερόλεπτα μετά τίθεται σε λειτουργία η χαμηλή ταχύτητα.
Μπορείτε να τη ρυθμίσετε με το trimmer LOW SPEED.
Γυρίστε δεξιόστροφα το trimmer TORQUE για να αυξήσετε την ισχύ (αν είναι αναγκαίο).
5 - Όταν ολοκληρωθεί το άνοιγμα ρυθμίστε τα αντίστοιχα μηχανικά σημεία κράτησης
6 - Αφήστε το πλήκτρο PROG. Αν είναι απαραίτητο, αντιστρέψτε το V με το W του/των κινητήρα/ων που
κλείνει/ουν για να αποκαταστήσετε τη σωστή φορά κίνησης.
7 - Πιέστε το PROG και κρατήστε το πιεσμένο. Τα led DL4 και DL6 που βρίσκονται δίπλα στα relè ανάβουν. Το Μ2
και μετά το Μ1 πρέπει να κλείσουν. Κρατήστε πατημένο το PROG μέχρι να ολοκληρωθεί το κλείσιμο.
Όταν ολοκληρωθεί το κλείσιμο ρυθμίστε τα αντίστοιχα μηχανικά σημεία κράτησης.
8 - Επαναφέρετε το DIP1 στο OFF. Το led L1 σταματά να αναβοσβήνει.
2° ΣΤΑΔΙΟ (Προγραμματισμός των χρόνων πλήρους ανοίγματος)
1 - Οι δυο πόρτες είναι κλειστές. Ρυθμίστε το DIP 2 στο ΟΝ. Το led DL1 αναβοσβήνει.
2 - Πιέστε το PROG. Η πρώτη πόρτα ανοίγει καταγράφοντας τους χρόνους (ο Μ2 παραμένει σταματημένη
κλειστή)
3 - Αφού ο Μ1 έχει ολοκληρώσει το άνοιγμα, αναμείνατε 2 δευτερόλεπτα και πιέστε PROG (οι χρόνοι του Μ1 έχουν αποθηκευτεί στη
μνήμη)
4 - Η δεύτερη πόρτα αρχίζει να ανοίγει καταγράφοντας τους χρόνους.
5 - Αφού ο Μ2 έχει ολοκληρώσει το άνοιγμα, αναμείνατε 2 δευτερόλεπτα και πιέστε PROG (οι χρόνοι του Μ2 έχουν αποθηκευτεί στη
μνήμη)
6 - Περιμένετε να περάσει ο επιθυμητός χρόνος αναμονής πριν να επέλθει το αυτόματο κλείσιμο και μετά πιέστε το πλήκτρο PROG.
7 - Ο Μ2 κλείνει. Όταν η διαφορά φάσης μεταξύ των πορτών είναι τέτοια ώστε αυτές δεν θα αλληλεπικαλυφθούν όταν κλείσουν, πιέστε
το PROG για να κλείσει ο Μ1.
8 - Ο Μ1 κλείνει χωρίς κίνδυνο αλληλοεπικάλυψης του Μ2. Το DL1 παύει να αναβοσβήνει.
9 - Οι δυο κινητήρες έχουν σταματήσει, οι χρόνοι τους έχουν αποθηκευτεί στη μνήμη
10 - Ρυθμίστε το DIP2 στο OFF.
3ο ΣΤΑΔΙΟ Προγραμματισμός τηλεχειριστηρίου
1 - Ρυθμίστε το DIP 1 στο ΟΝ και στην συνέχεια το DIP 2 του SW1 στο ON => το led DL1 θα αναβοσβήσει για 10 δευτερόλεπτα.
2 - Πιέστε το πλήκτρο του τηλεχειριστηρίου (συνήθως το κανάλι Α) μέσα σε 10 δευτερόλεπτα. Αν το
τηλεχειριστήριο αποθηκευτεί σωστά, το led DL2 (πράσινο) θα ανάψει μια φορά.
3 - Ο χρόνος προγραμματισμού των κωδικών ανανεώνεται αυτόματα για να μπορέσετε να αποθηκεύσετε
το επόμενο τηλεχειριστήριο.
4 - Για να τελειώσετε τον προγραμματισμό αφήστε να περάσουν 10 δευτερόλεπτα ή πιέστε στιγμιαία το πλήκτρο PROG. => το led DL1
θα σταματήσει να αναβοσβήνει.
5 - Επαναφέρετε το DIP 1 και το DIP 2 στο OFF.
4ο ΣΤΑΔΙΟ (Προγραμματισμός χρόνου για άνοιγμα διάβασης πεζών)
1 - Οι δυο πόρτες είναι κλειστές. Τοποθετήστε το DIP2 στο ON. Το led DL1 αναβοσβήνει γρήγορα.
2 - Τοποθετήστε το DIP1 στο ON. Το led DL1 αναβοσβήνει αργά.
3 - Φέρτε σε επαφή τους ακροδέκτες COM και Ped Butt. Το led DL1 αναβοσβήνει.
4 - Όταν η πόρτα είναι αρκετά ανοικτή, ξαναφέρετε σε επαφή τους ακροδέκτες COM και Ped Butt. Αυτό
θα σταματήσει τον Μ1.
5 - Αναμείνατε μέχρι να παρέλθει ο επιθυμητός χρόνος αναμονής πριν επέλθει το αυτόματο κλείσιμο και
αμέσως μετά ξαναφέρετε σε επαφή τους ακροδέκτες COM και Ped Butt.
6 - Ο Μ2 κλείνει. Οι χρόνοι έχουν απομνημονευθεί.
7 - Ρυθμίστε τα DIP 1 και DIP2 του SW1 στο OFF.
5ο ΣΤΑΔΙΟ Εξατομίκευση της διαμόρφωσης
Είναι δυνατόν να αλλάξετε την διαμόρφωση μετακινώντας τους διάφορους μικροδιακόπτες
Μικροδιακόπτες στο ΟΝ Μικροδιακόπτες στο OFF
DIP 3 Αυτόματο κλείσιμο ενεργοποιημένο Αυτόματο κλείσιμο απενεργοποιημένο
DIP 4 Φωτοκύτταρα ενεργά μόνο στο κλείσιμο Φωτοκύτταρα πάντα ενεργά
DIP 5 Προ-έκλαμψη των 3 δευτερολέπτων Κινητήρας και συσκευή εκλάμψεων εκκινούν μαζί.
DIP 6 Χειρισμός Κ butt και RADIO ανενεργοί στο άνοιγμα Χειρισμός K butt και RADIO βήμα-βήμα
DIP 7 Επιβράδυνση ενεργοποιημένη Επιβράδυνση μη ενεργοποιημένη
DIP 8 Ηλεκτρικό κλείδωμα ενεργοποιημένο Ηλεκτρικό κλείδωμα μη ενεργοποιημένο
DIP 9 Απεμπλοκή ηλεκτρικού κλειδώματος και διευκόλυνση
μπλοκαρίσματος ενεργοποιημένα.
Απεμπλοκή ηλεκτρικού κλειδώματος και διευκόλυνση
μπλοκαρίσματος απενεργοποιημένα.
DIP 10 Ζεύξη ηλεκτρικού κλειδώματος ενεργοποιημένη Ζεύξη ηλεκτρικού κλειδώματος απενεργοποιημένη
DIP 11 Λειτουργία black out ενεργοποιημένη
(δείτε στο εγχειρίδιο για περισσότερες πληροφορίες)
Λειτουργία black out απενεργοποιημένη
DIP 13 ΑUTOTEST παρακολούθησης προσέγγισης ενεργοποιημένο
AUTOTEST παρακολούθησης προσέγγισης
απενεργοποιημένο
DIP 14 должен оставаться в положении ON (ВКЛ.), а DIP 15 и 16 должны оставаться в положении OFF (ВЫКЛ.) для DUKE
230В
JP 17 Κλειστό για 2 κινητήρες. Ανοιχτό για έναν κινητήρα.
JP1, JP2 και JP3 πρέπει να είναι κλειστά.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
