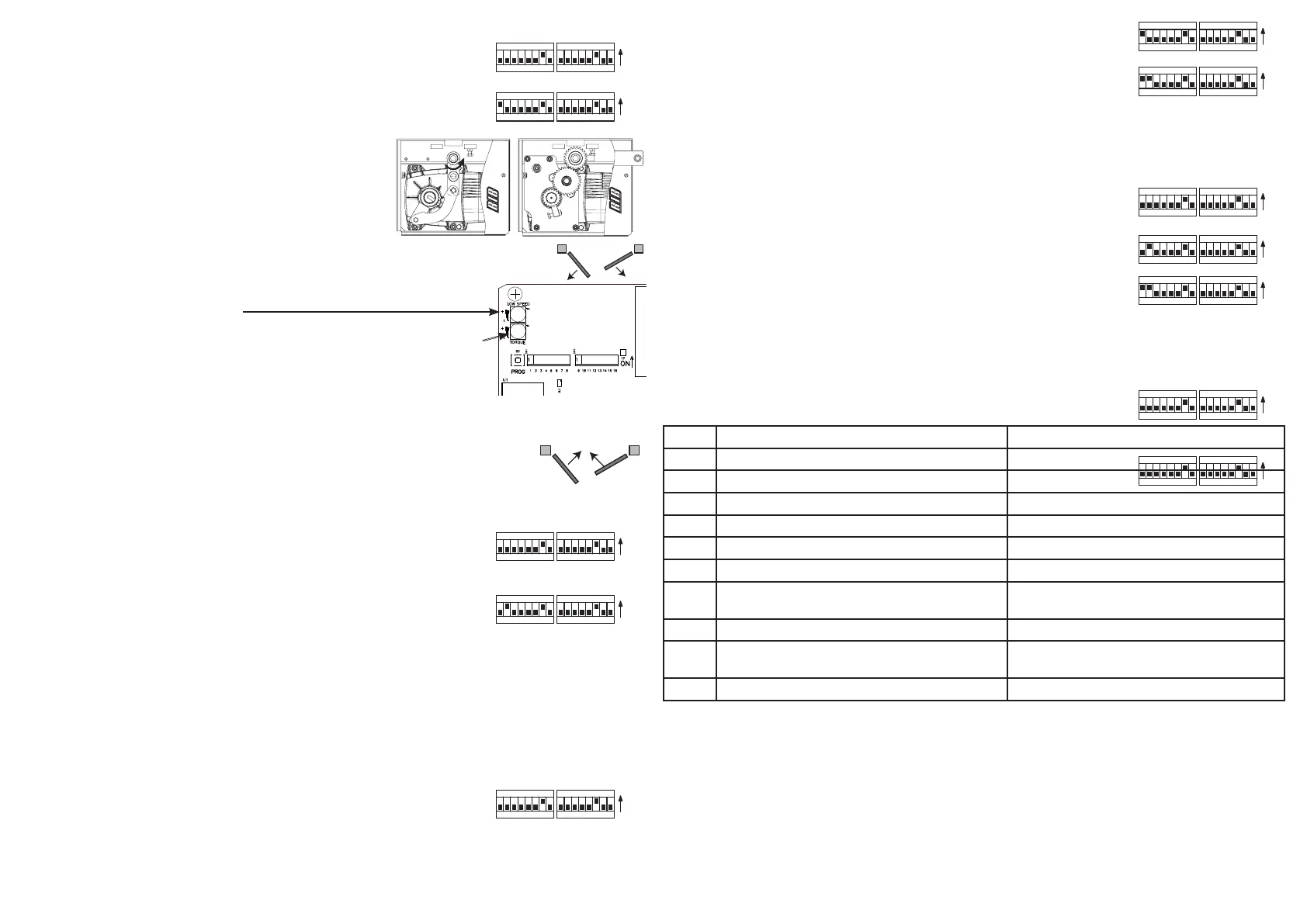

1. PHASE (Einstellungen und Kontrollen)
1 - Alle Mikroschalter von SW1 und SW2 auf OFF und die DIP 7 und 14 auf ON stellen (mit Elektroschloss
auch DIP 8-9-10 auf ON stellen).
2 - Die Schalttafel unter Spannung setzen. DIP 1 auf ON stellen. Die LED DL1 blinkt.
3 - Zur Einstellung der mechanischen Endanschläge, die Türflügel elektrisch
vollständig in Önungs- und Schließungsstellung bringen. Hierzu PROG
drücken und gedrückt halten. Die LEDs DL5 und DL3 neben den Relais leuchten
auf.
M1 und danach M2 müssen, solange PROG eingedrückt bleibt, önen.
Nach 10 Sekunden tritt der Langsamlauf in Funktion.
Mit dem Trimmer LOW SPEED regeln.
Zur Erhöhung der Geschwindigkeit den Trimmer TORQUE im Uhrzeigersinn drehen (falls notwendig).
5 - Am Ende der Önung die entsprechenden Endanschläge einstellen.
6 - PROG freigeben. Falls notwendig, zur Wiederherstellung der korrekten Laufrichtung V mit W des/der
Motors/en, welcher/welche schließt/en invertieren.
7 - PROG drücken und eingedrückt halten. Die LEDs DL4 und DL6 neben den Relais leuchten auf. M2 und danach
M1 müssen sich schließen. Bis zur vollendeten Schließung PROG gedrückt halten.
Am Ende der Schließung die entsprechenden Endanschläge einstellen.
8 - DIP1 auf OFF stellen. Die LED DL1 hört auf zu blinken.
2. PHASE (Programmierung der Zeiten der Gesamtönung)
1 - Die beiden Torflügel sind geschlossen. DIP 2 auf ON stellen. Die Led DL1 blinkt.
2 - PROG drücken. Der erste Torflügel önet sich und registriert die Zeiten (M2 bleibt geschlossen).
3 - Wenn M1 die Önung beendet hat, 2 Sekunden warten und PROG drücken (die Zeiten von M1 wurden
gespeichert).
4 - Der zweite Türflügel önet sich und registriert die Zeiten.
5 - Wenn M2 die Önung beendet hat, 2 Sekunden warten und PROG drücken (die Zeiten von M2 wurden gespeichert).
6 - Die gewünschte Wartezeit vor der automatischen Schließung abwarten, dann die Taste PROG drücken.
7 - M2 schließt. Wenn die Phasenverschiebung zwischen den Torflügeln so ist, dass diese sich nach der Schließung nicht überlagern,
PROG drücken, um M1 zu schließen.
8 - M1 schließt ohne Gefahr einer Überlagerung auf M2. DL1 hört auf zu blinken.
9 - Die beiden Motoren stoppen. Die Zeiten wurden gespeichert
10 - DIP2 auf OFF stellen.
3. PHASE Programmierung der Fernsteuerung
1 - DIP 1 auf ON und dann DIP 2 von SW1 auf ON => stellen, die Led DL1 blinkt 10 Sekunden lang.
2 - Die Taste der Fernsteuerung innerhalb von 10 Sekunden drücken (normalerweise Kanal A). Wenn die
Fernsteuerung richtig gespeichert wird, blinkt die (grüne) Led DL2 auf.
3 - Die Programmierungszeit der Codes wird automatisch erneuert, um die nächste Fernsteuerung
speichern zu können.
4 - Zum Abschluss der Programmierung 10 Sekunden vergehen lassen oder kurz die Taste PROG. =>
drücken, die Led DL1 hört auf zu blinken.
5 - DIP 1 und DIP 2 wieder auf OFF stellen.
PHASE (Programmierung der Zeiten für die Fußgängerönung)
1 - Die beiden Torflügel sind geschlossen. DIP2 auf ON stellen. Die Led DL1 blinkt schnell.
2 - DIP1 auf ON stellen. Die Led DL1 blinkt jetzt langsam.
3 - Zwischen den Klemmen COM und Ped Butt Kontakt herstellen. Die Led DL1 blinkt.
4 - Wenn der Türflügel weit genug oen ist, erneut Kontakt zwischen den Klemmen COM und Ped Butt
Kontakt herstellen. Das stoppt M1.
5 - Die gewünschte Wartezeit vor der automatischen Schließung abwarten, dann erneut Kontrakt
zwischen den Klemmen COM und Ped Butt herstellen.
6 - M1 schließt. Die Zeiten wurden gespeichert.
7 - DIP 1 und DIP2 di SW1 auf OFF stellen.
5. PHASE Personalisierung der Konfiguration
Durch Verstellen der verschiedenen Mikroschalter kann die Konfiguration verändert werden.
Mikroschalter auf ON Mikroschalter auf OFF
DIP 3 Automatische Schließung aktiviert Automatische Schließung deaktiviert
DIP 4 Lichtschranken nur beim Schließen aktiviert Lichtschranken immer aktiviert
DIP 5 3 Sekunden lang Vorblinken Motor und Blinker starten gleichzeitig
DIP 6 Steuerung K butt und FUNK bei Önung unwirksam Steuerung K butt und FUNK schrittweise
DIP 7 Abbremsung aktiviert Abbremsung nicht aktiviert
DIP 8 Elektroschloss aktiviert Elektroschloss deaktiviert
DIP 9 Auslösungstoss des Elektroschlosses und erleichterte
Freigabe aktiviert
Auslösungstoss des Elektroschlosses und erleichterte
Freigabe deaktiviert
DIP 10 Kupplungsstoss des Elektroschlosses aktiviert Kupplungsstoss des Elektroschlosses deaktiviert
DIP 11 Blackout-Funktion aktiviert
(zur Vertiefung Handbuch lesen)
Blackout-Funktion deaktiviert
DIP 13 AUTOTEST Monitoring Kontaktleiste aktiviert AUTOTEST Monitoring Kontaktleiste deaktiviert
Für DUKE 230V muss DIP 14 auf ON und DIP15 und 16 auf OFF bleiben.
JP 17 Geschlossen bei 2 Motoren. Oen bei 1 Motor.
JP1, JP2 und JP3 müssen geschlossen sein.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
