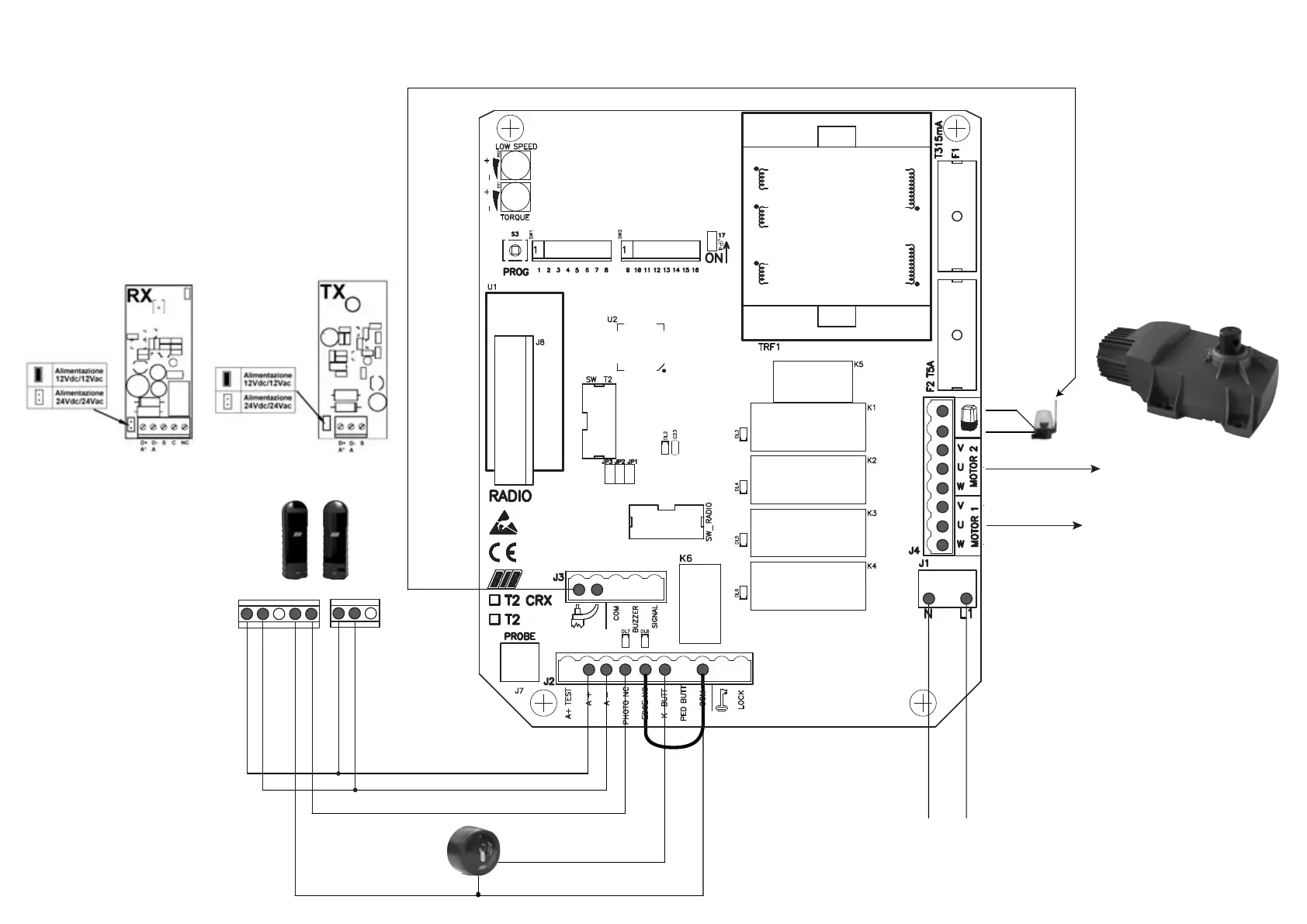

RIB T2-CRX - Page 17

สำหรับตัวจ่ายพลังงาน
24Vdc
ตัวรับแสง
K BUTTON
COM
จ่ายพลังงาน
230 โวลต์ 50-60 เฮิร์ต
สายอากาศ - ให้ใช้คู่สาย RG58
ตัวส่งผ่านข้อมูล
COM-EDGE
A* A
ลักษณะขั้วตัวจ่ายไฟของตัวรับแสงต้องตรงกันข้าม
มอเตอร์2
ซึ่งเป็นตัวที่จะปิดก่อน
ให้ต่อเข้ากับตัวเก็บประจุชั่วคราวจาก V2 ไป W2
มอเตอร์1
ซึ่งเป็นตัวที่จะเปิดก่อน
ให้ต่อเข้ากับตัวเก็บประจุชั่วคราวจาก V1 ไป W1
A* A S C NC A* AS


 DUKE   T2-CRX
